Как провериь коммутатор ?
demonizer Дата: Чт, 18.11.2010, 14:34 | Сообщение # 16

DR.Zло
Группа: Модератор
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3554
Мой статус в Skype
Статус: Offline
klr650, Под левой крышкой! biggrin
Различия такие:
датчик Холла представляет собой микросборку, проводящую ток, если рядом с ее сенсором появляется магнитопроводящий материал (железо)
отсюда три провода: + и - питание для микросхемы и сигнальный провод

Индуктивный датчик представляет собой катушку с намагниченным сердечником, в которой наводится ЭДС при прохождении мимо нее магнитопроводящего материала (железа)
отсюда два провода (выводы катушки)

По hand-made DC-CDI Все будет тут:
http://www.drz-club.ru/forum/30-1031-1#10684

Сообщение отредактировал demonizer - Чт, 18.11.2010, 14:35

klr650 Дата: Чт, 18.11.2010, 14:53 | Сообщение # 17

Фанат
Группа: Админ
Мотоцикл: CRF 450 X
Город: Пушкино
Сообщений: 10106
Репутация: 135 ±
Статус: Offline
demonizer, Да у кого как . Это я так для примера smile Во вопрос на засыпку : А если включить зажигание и мимо сердечника железом "чиркануть" , ну провезти ( или прям к нему намагнитить ) - искра будет высекаться ( проскакивать ) на свече ? biggrin

Ремонт и ТО мотоциклов DRZ . Доводка . Настройка . Доп. оборудование . Запчасти . Эвакуация / перевозка . Выезд .

Сообщение отредактировал klr650 - Чт, 18.11.2010, 14:54

demonizer Дата: Чт, 18.11.2010, 14:59 | Сообщение # 18

DR.Zло
Группа: Модератор
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3554
Мой статус в Skype
Статус: Offline

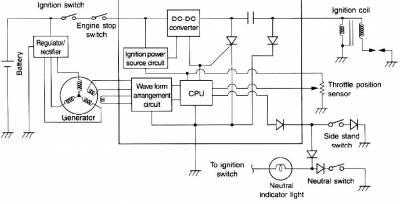

klr650, на дрз не будет, т.к. питание на катушку берется с обмотки отдельной на статоре, потом выпрямляется в коммутаторе и через dc-dc конвертер подается на силовой ключ.
так что, придется маховик вручную крутить и отверткой по датчику - тогда все будет.

В моем варианте CDI будет.
Прикрепления: 2498421.jpg(57Kb)


Сообщение отредактировал demonizer - Чт, 18.11.2010, 15:19

klr650 Дата: Чт, 18.11.2010, 15:20 | Сообщение # 19

Фанат
Группа: Админ
Мотоцикл: CRF 450 X
Город: Пушкино
Сообщений: 10106
Репутация: 135 ±
Статус: Offline
demonizer, Понял . Как всё сложно wacko Как дальше жить wacko

Ремонт и ТО мотоциклов DRZ . Доводка . Настройка . Доп. оборудование . Запчасти . Эвакуация / перевозка . Выезд .

Garry Дата: Чт, 18.11.2010, 19:59 | Сообщение # 20

Постоянно тут
Группа: Свой
Мотоцикл: Suzuki DL650A
Город: 96
Сообщений: 723
Репутация: 6 ±
Статус: Offline
Все глаза проглядел, не нашёл на схеме (выше постом) ни электроклапана(на карбе) ни розового провода sad . Хде собака порылась, хто видел? unsure

Сообщение отредактировал Garry - Чт, 18.11.2010, 20:00
