Помогите люди добрые ! не работает приборка !!!
demonizer Дата: Чт, 16.02.2017, 17:37 | Сообщение # 136

DR.Zло
Группа: Модератор
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3450
Репутация: 76 ±
Статус: Оффлайн
У меня мысль такая: сожжена лапа драйвера, выводящая верхнюю строку, т.е. пробита, на питание или массу. Когда при включении тестируются сегменты и все порты столбцов включены и порт верхней строки максимально нагружен, питание просаживается и сегменты светятся тусклее.
В рабочем режиме, на верхнюю строку работают лишь несколько столбцов и яркость выше.
Осталось определить ногу верхней строки и замерить ее сопротивление на массу и питание +5В, и все станет ясно.


Сообщение отредактировал demonizer - Чт, 16.02.2017, 20:06

Maxmen Дата: Пн, 20.02.2017, 17:01 | Сообщение # 137

Бывает тут
Группа: Свой
Мотоцикл: Drz 400sm
Город: 96, Екатеринбург
Сообщений: 44
Репутация: 0 ±
Статус: Оффлайн
Что сделать нужно что бы проверить? Лапа драйвера это где находится..? Из меня электрик не очень! Есть может инструкция с фотками, сегодня взял тестер и акум домой занёс, можно проверить все что нужно, только знать бы где и что мерить... помоги разобраться

Добавлено (20.02.2017, 17:01)
---------------------------------------------
Я фотку прикреплял где показано что привключении верхний ряд не горит вообще
!


demonizer Дата: Пн, 20.02.2017, 17:24 | Сообщение # 138

DR.Zло
Группа: Модератор
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3450
Репутация: 76 ±
Статус: Оффлайн
Maxmen, Вечером посмотрю, пофотаю и выложу

Maxmen Дата: Пн, 20.02.2017, 18:16 | Сообщение # 139

Бывает тут
Группа: Свой
Мотоцикл: Drz 400sm
Город: 96, Екатеринбург
Сообщений: 44
Репутация: 0 ±
Статус: Оффлайн
Ок. Буду ждать)

demonizer Дата: Пн, 20.02.2017, 23:13 | Сообщение # 140

DR.Zло
Группа: Модератор
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3450
Репутация: 76 ±
Статус: Оффлайн

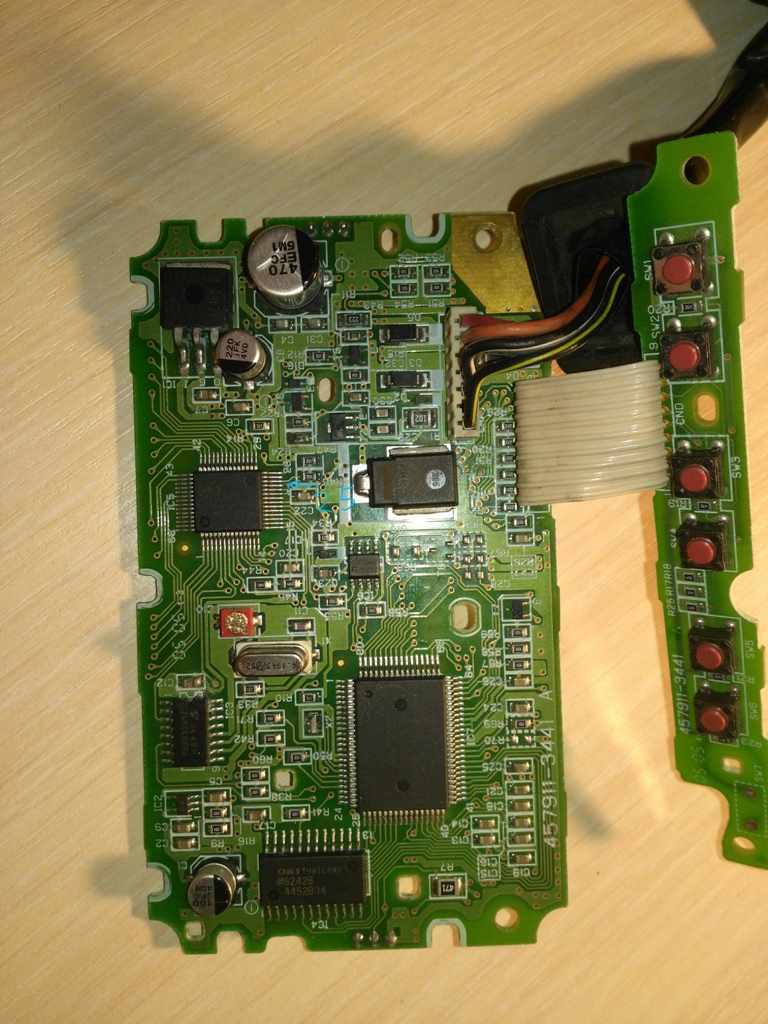

Определились. Экран, на самом деле, состоит из двух отдельных матриц на одной стекляшке.
Нижняя половина-одометры и трипы, и верхняя половина со спидометром и часами. Каждая из них работает от своих линеек контактов. Верхней и нижней, соответственно.

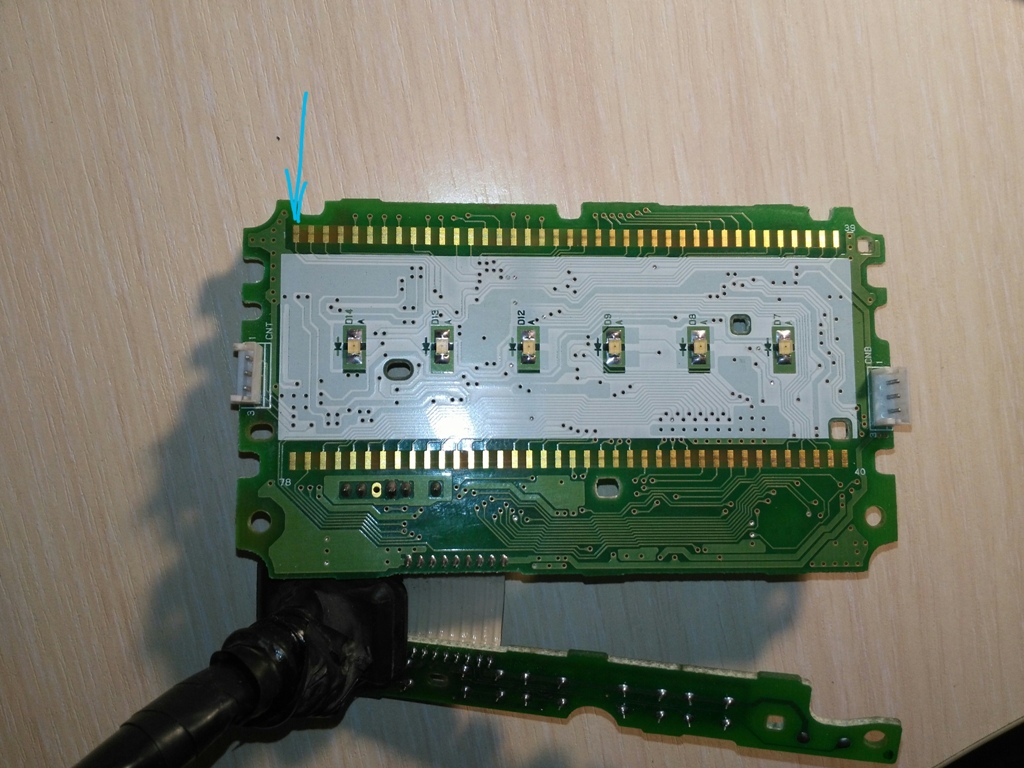

Лапа верхней строки первая слева. И должна приходить на 25-ю ногу микросхемы LCD драйвера OKI M6544.
Т.е. должна звониться.

А на массу или +5В, наоборот, сопротивление должно составлять десятки МегаОм.

В общем, замеры в студию.

ВСЕ ЗАМЕРЫ ПРИ ОТКЛЮЧЕННОМ ПИТАНИИ!!!


Прикрепления: 6023266.jpg (301.6 Kb) · 7055909.jpg (360.4 Kb)


Сообщение отредактировал demonizer - Пн, 20.02.2017, 23:19

Maxmen Дата: Ср, 22.02.2017, 18:43 | Сообщение # 141

Бывает тут
Группа: Свой
Мотоцикл: Drz 400sm
Город: 96, Екатеринбург
Сообщений: 44
Репутация: 0 ±
Статус: Оффлайн
Не могу разобраться "а на массу или +в наоборот..." не могу понять? Панель нужно к питанию подцепляться?

Добавлено (22.02.2017, 18:26)
---------------------------------------------
Поставил измерение на 200ом и один контакт на лапу другой на контакт дисплея показывает 01,3. Как сделать другой замер не понимаю

Добавлено (22.02.2017, 18:27)
---------------------------------------------
cry sad помогите мне...

Добавлено (22.02.2017, 18:43)
---------------------------------------------
Это наверное означает что прозванивается... а что дальше


demonizer Дата: Ср, 22.02.2017, 18:58 | Сообщение # 142

DR.Zло
Группа: Модератор
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3450
Репутация: 76 ±
Статус: Оффлайн
Все при ВЫКЛЮЧЕННОМ ПИТАНИИ!!!

Ок, прозванивается. Теперь один на контакт дисплея, второй- на среднюю ногу стабилизатора, которая паяная.

Потом то же самое, только на ногу стабилизатора с маркировкой "0"

Maxmen Дата: Ср, 22.02.2017, 20:35 | Сообщение # 143

Бывает тут
Группа: Свой
Мотоцикл: Drz 400sm
Город: 96, Екатеринбург
Сообщений: 44
Репутация: 0 ±
Статус: Оффлайн
Сделал на контакт дисплея(верхний левый) и на любую ногу стабилизатора, ни чего не реагирует. Положение на измерителе так же стоит на 200 ом. Что дальше делаем...?

Добавлено (22.02.2017, 20:35)
---------------------------------------------
Стабилизатор это на котором написано L58


demonizer Дата: Ср, 22.02.2017, 22:21 | Сообщение # 144

DR.Zло
Группа: Модератор
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3450
Репутация: 76 ±
Статус: Оффлайн
Где я говорил про любую ногу?

Добавлено (22.02.2017, 22:21)
---------------------------------------------
А, понял, тогда все в норме


Maxmen Дата: Чт, 23.02.2017, 07:48 | Сообщение # 145

Бывает тут
Группа: Свой
Мотоцикл: Drz 400sm
Город: 96, Екатеринбург
Сообщений: 44
Репутация: 0 ±
Статус: Оффлайн
Что дальше делать? Это означает все в норме?

demonizer Дата: Чт, 23.02.2017, 07:58 | Сообщение # 146

DR.Zло
Группа: Модератор
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3450
Репутация: 76 ±
Статус: Оффлайн
По замерам все в норме. Теперь проверять только подменой стекляшки, если осциллографа нет sad

Maxmen Дата: Чт, 23.02.2017, 10:34 | Сообщение # 147

Бывает тут
Группа: Свой
Мотоцикл: Drz 400sm
Город: 96, Екатеринбург
Сообщений: 44
Репутация: 0 ±
Статус: Оффлайн
Когда по резинкам проводишь пальцем, на дисплее четко прописывается. Стекляшки для замены у меня нет...

demonizer Дата: Чт, 23.02.2017, 10:39 | Сообщение # 148

DR.Zло
Группа: Модератор
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3450
Репутация: 76 ±
Статус: Оффлайн
Верхняя строка засвечивается?

Maxmen Дата: Чт, 23.02.2017, 12:11 | Сообщение # 149

Бывает тут
Группа: Свой
Мотоцикл: Drz 400sm
Город: 96, Екатеринбург
Сообщений: 44
Репутация: 0 ±
Статус: Оффлайн
Да

demonizer Дата: Чт, 23.02.2017, 12:27 | Сообщение # 150

DR.Zло
Группа: Модератор
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3450
Репутация: 76 ±
Статус: Оффлайн
Посмотри на свет, напыление токопроводящее есть напротив контакта на стекляшке?
