demonizer Дата: Ср, 10.02.2016, 22:37 | Сообщение # 16

DR.Zло
Группа: Модератор
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3430
Репутация: 74 ±
Статус: Оффлайн
В ожидании датчиков, слепил вот такую штуку:

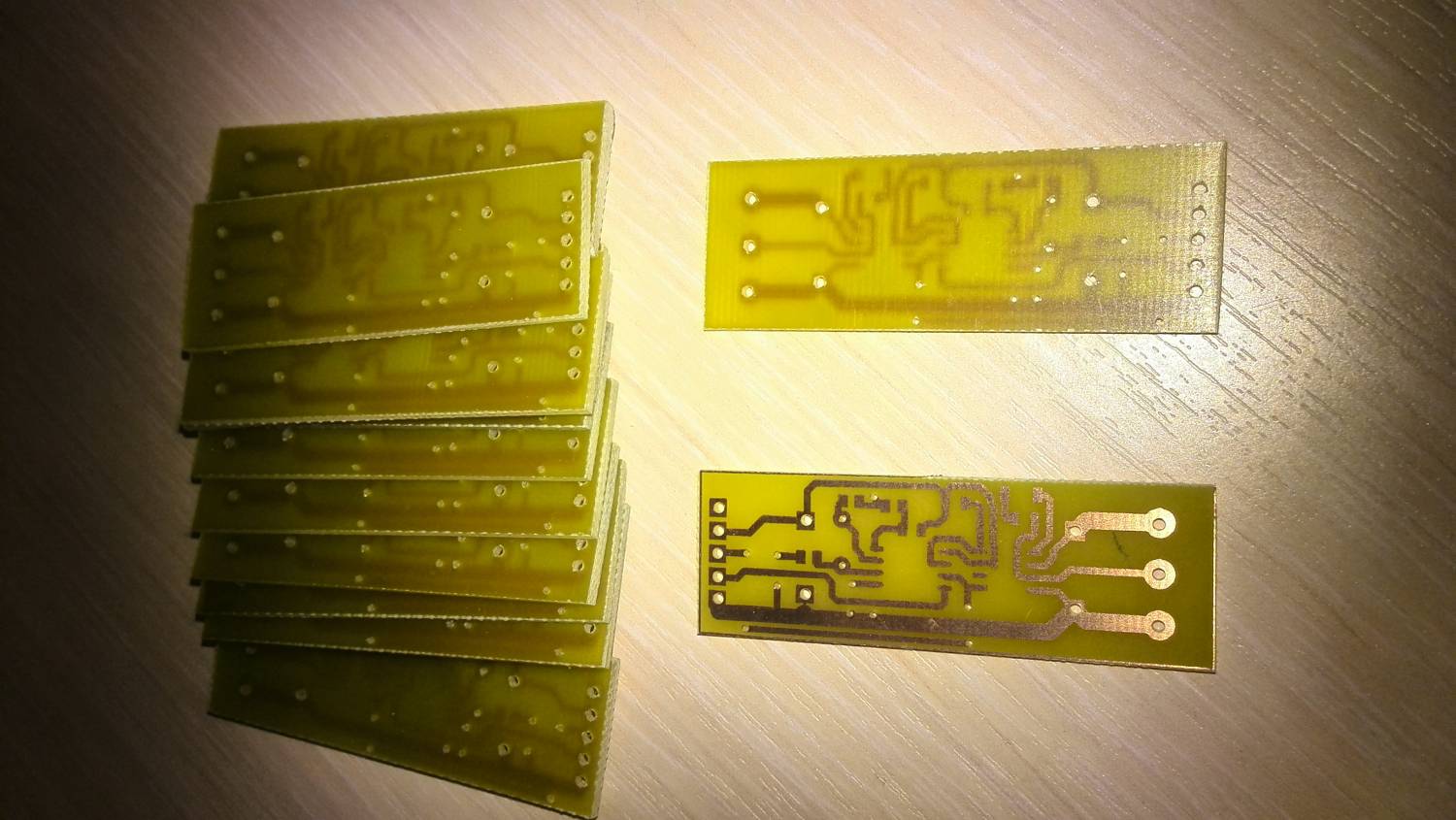

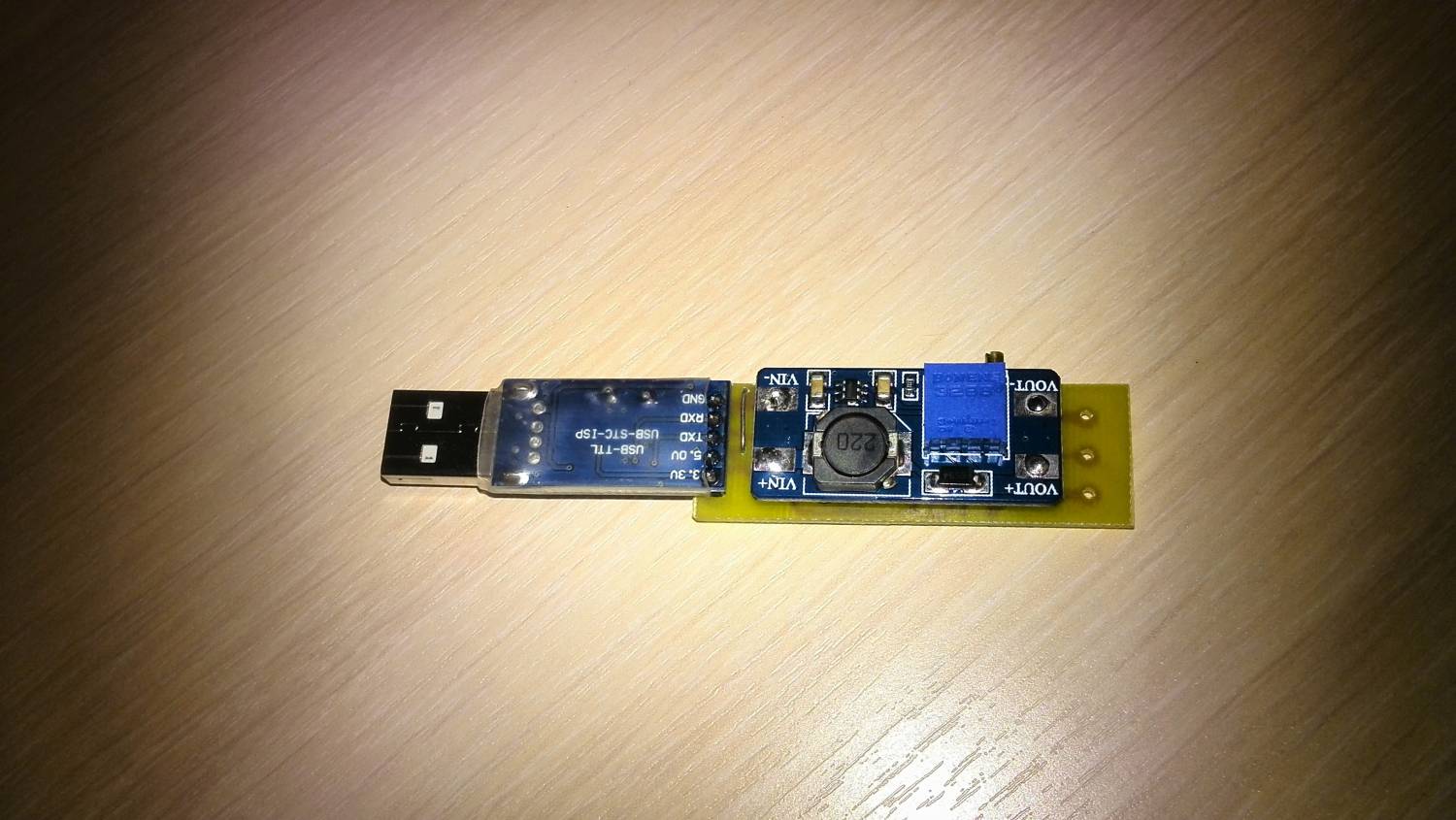

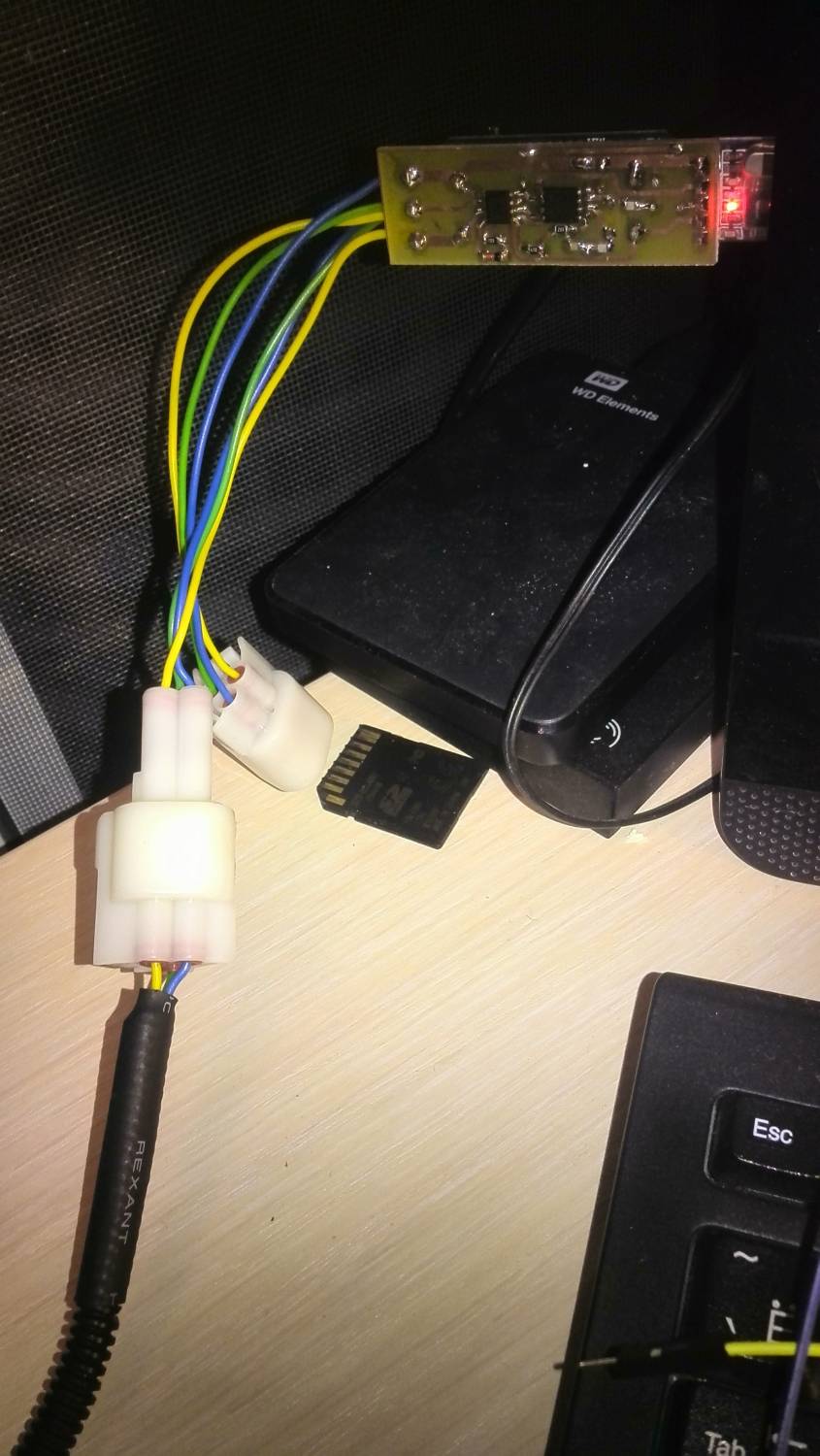

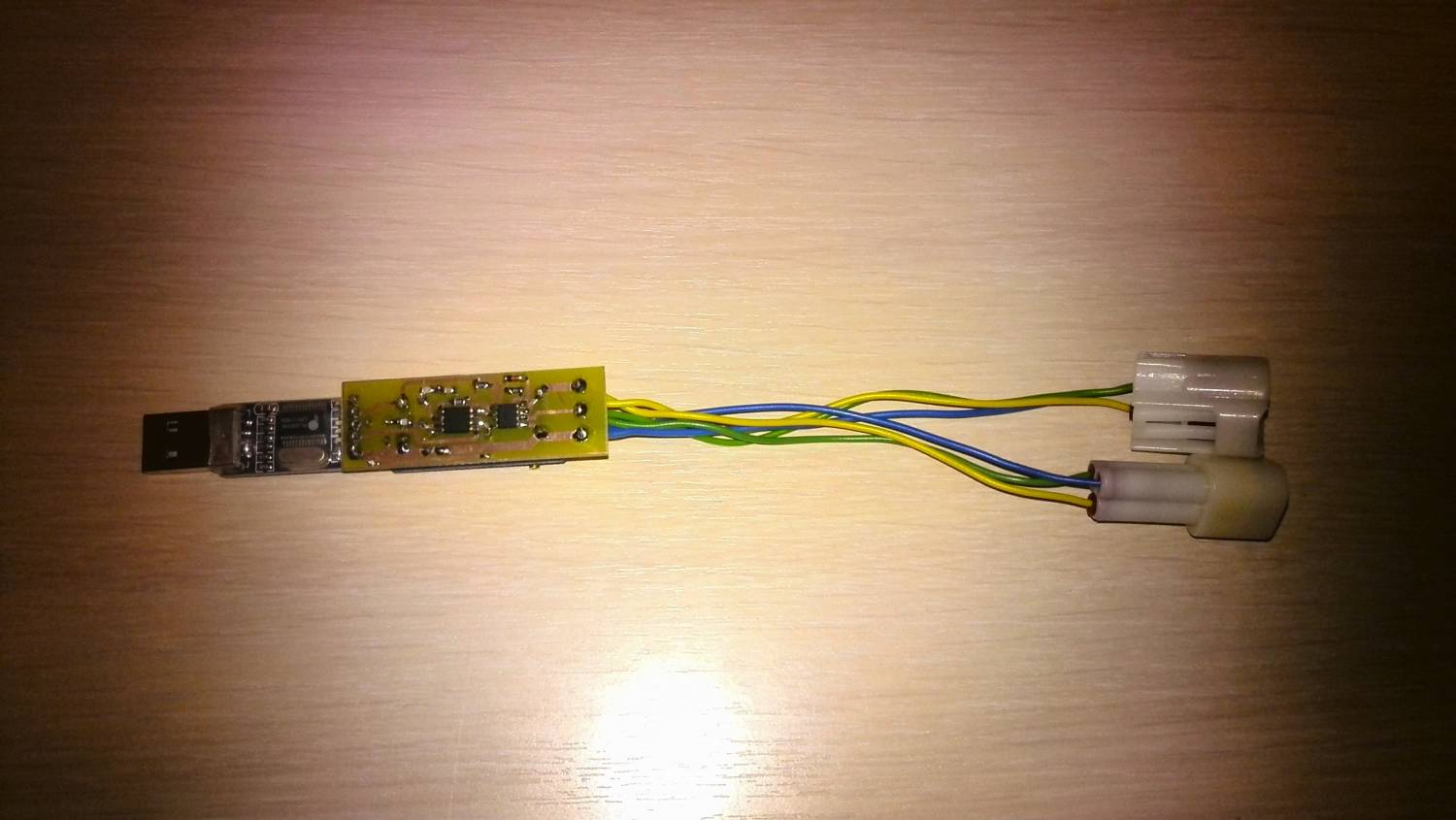

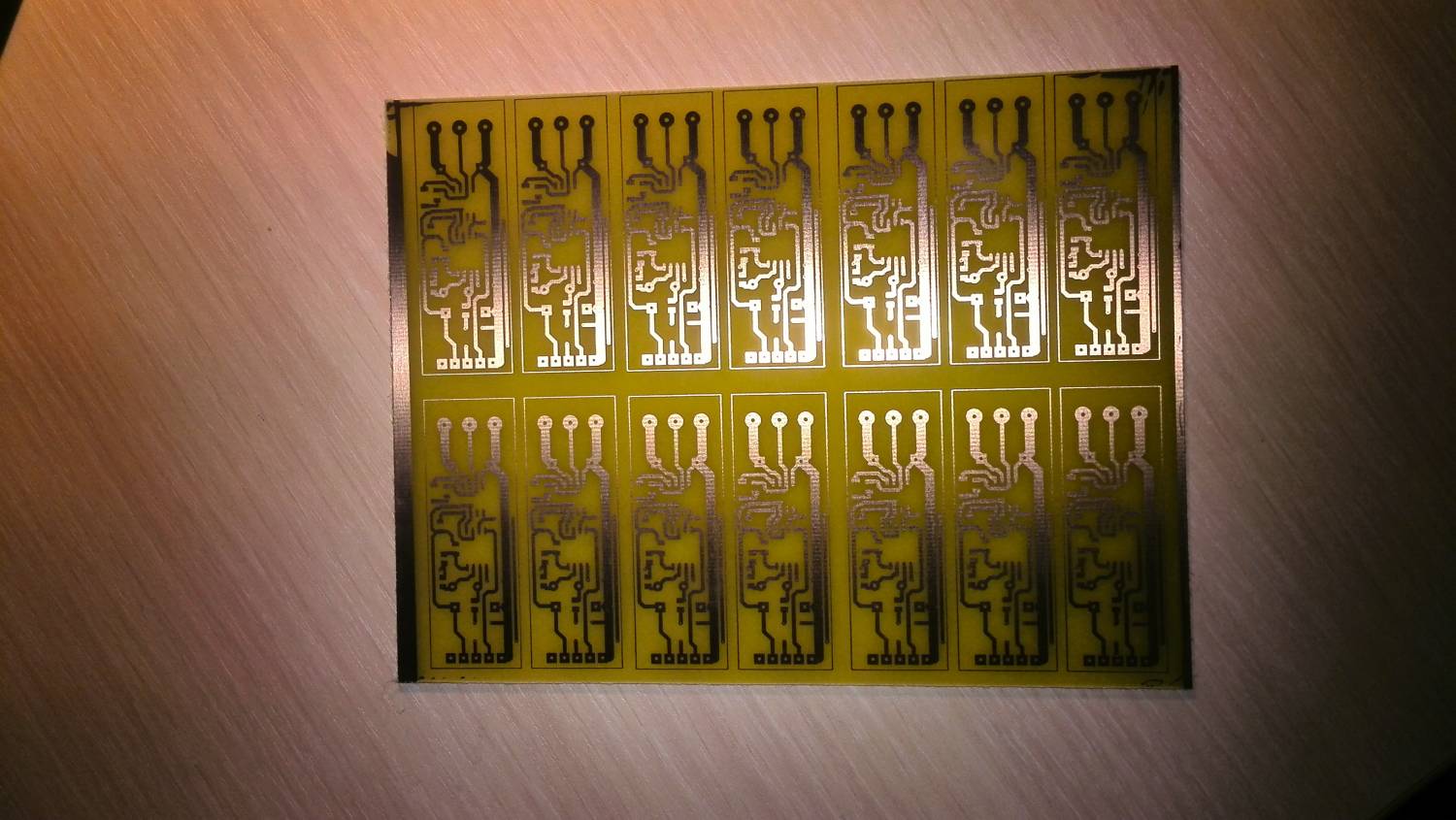

Это интерфейс, позволяющий обновлять прошивку в каждом из модулей, если это будет необходимо (появятся обновления).



Прошивка заливается прям через разъём питания/связи, которым модули соединены друг с другом, т.е. никаких сложных манипуляций:
Установили драйвер
Воткнули в USB
Подключили нужный модуль
Шьём :D




Девайсы будут добавлены во все комплекты без какого-либо изменения стоимости ;)


Прикрепления: 3426582.jpg(96.3 Kb) · 5373976.jpg(127.1 Kb) · 8713898.jpg(119.9 Kb) · 9544738.jpg(100.1 Kb) · 3661707.jpg(141.0 Kb) · 7071512.jpg(130.0 Kb)


Сообщение отредактировал demonizer - Ср, 10.02.2016, 22:39

demonizer Дата: Ср, 17.02.2016, 22:44 | Сообщение # 17

DR.Zло
Группа: Модератор
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3430
Репутация: 74 ±
Статус: Оффлайн

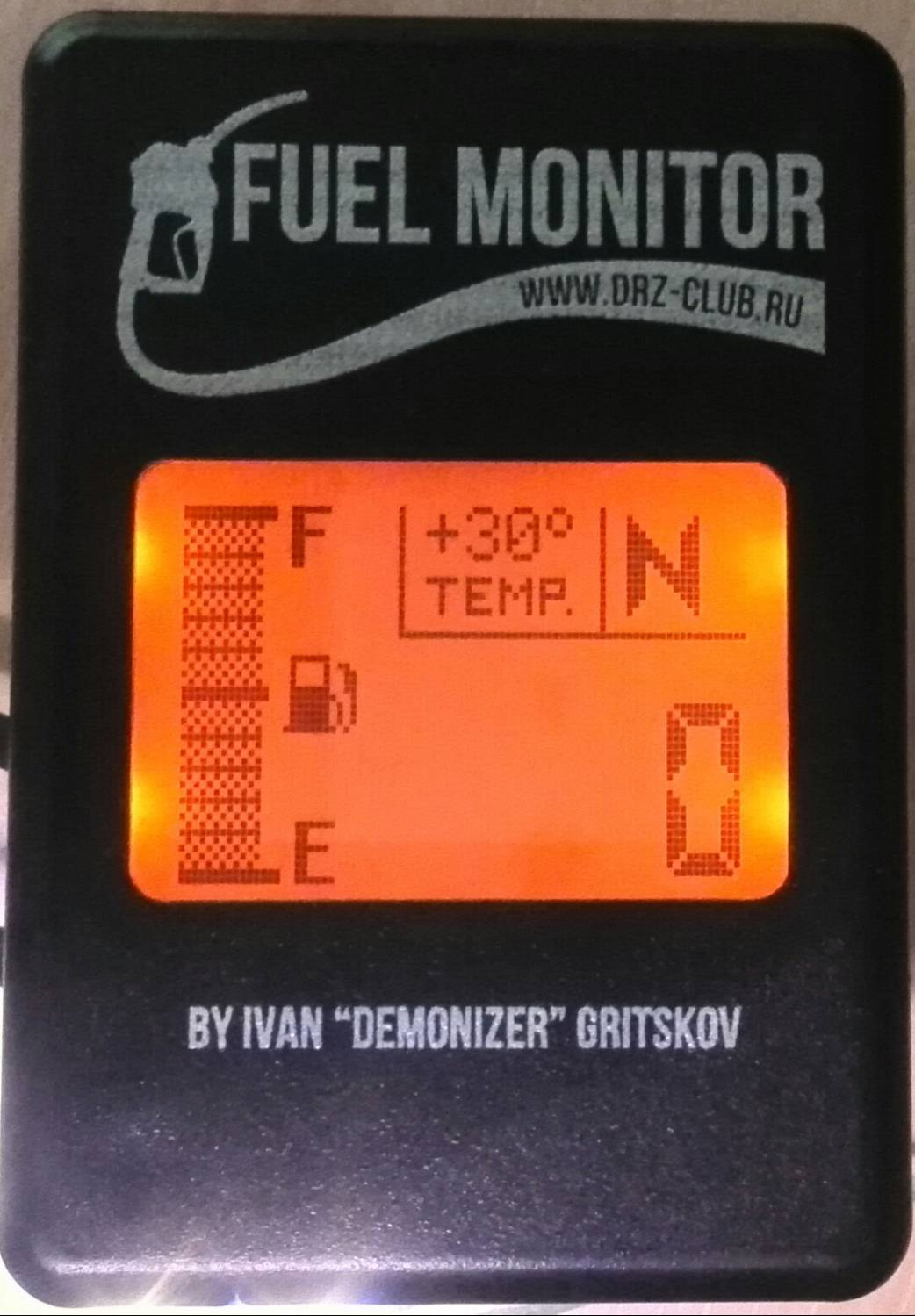

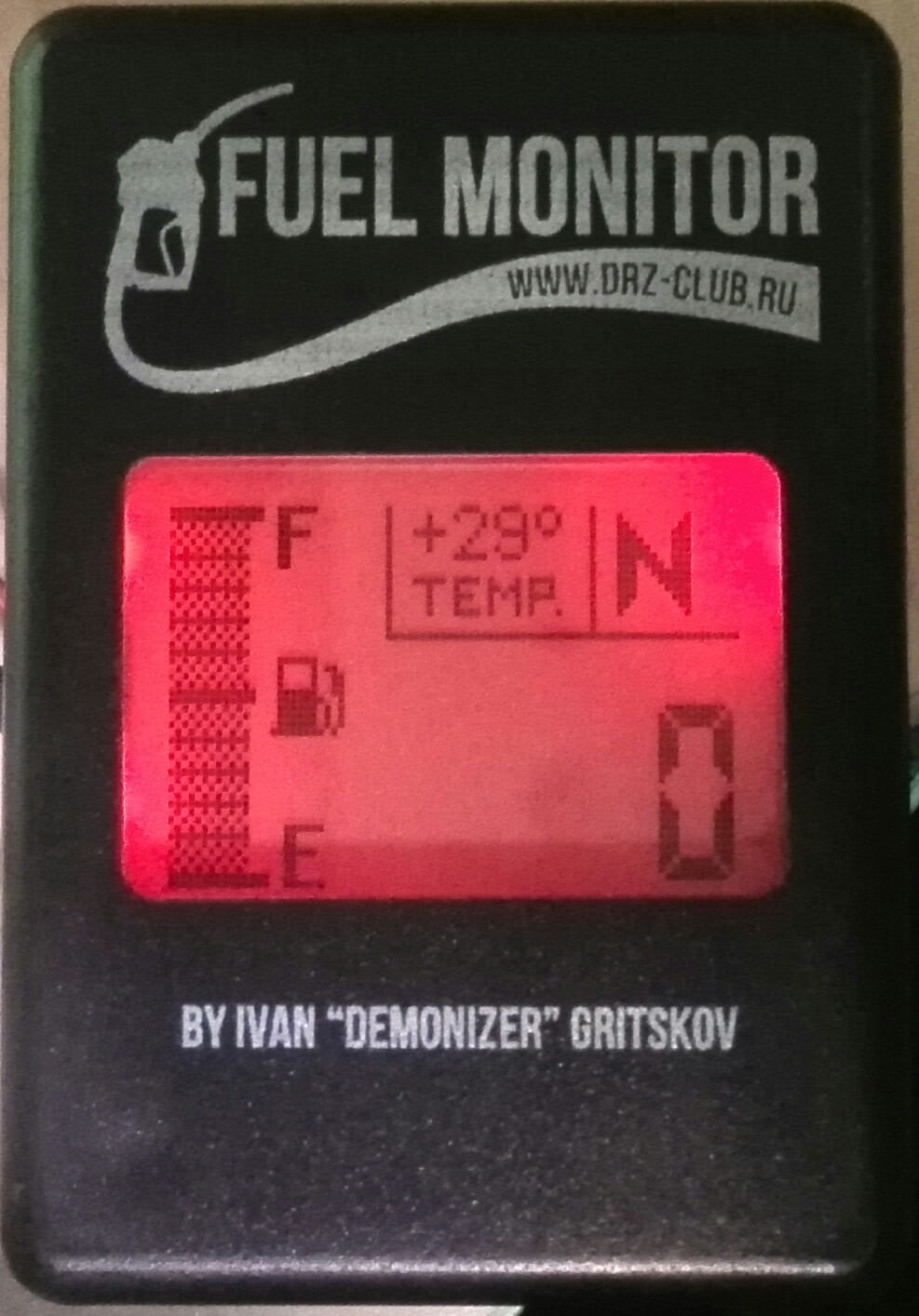

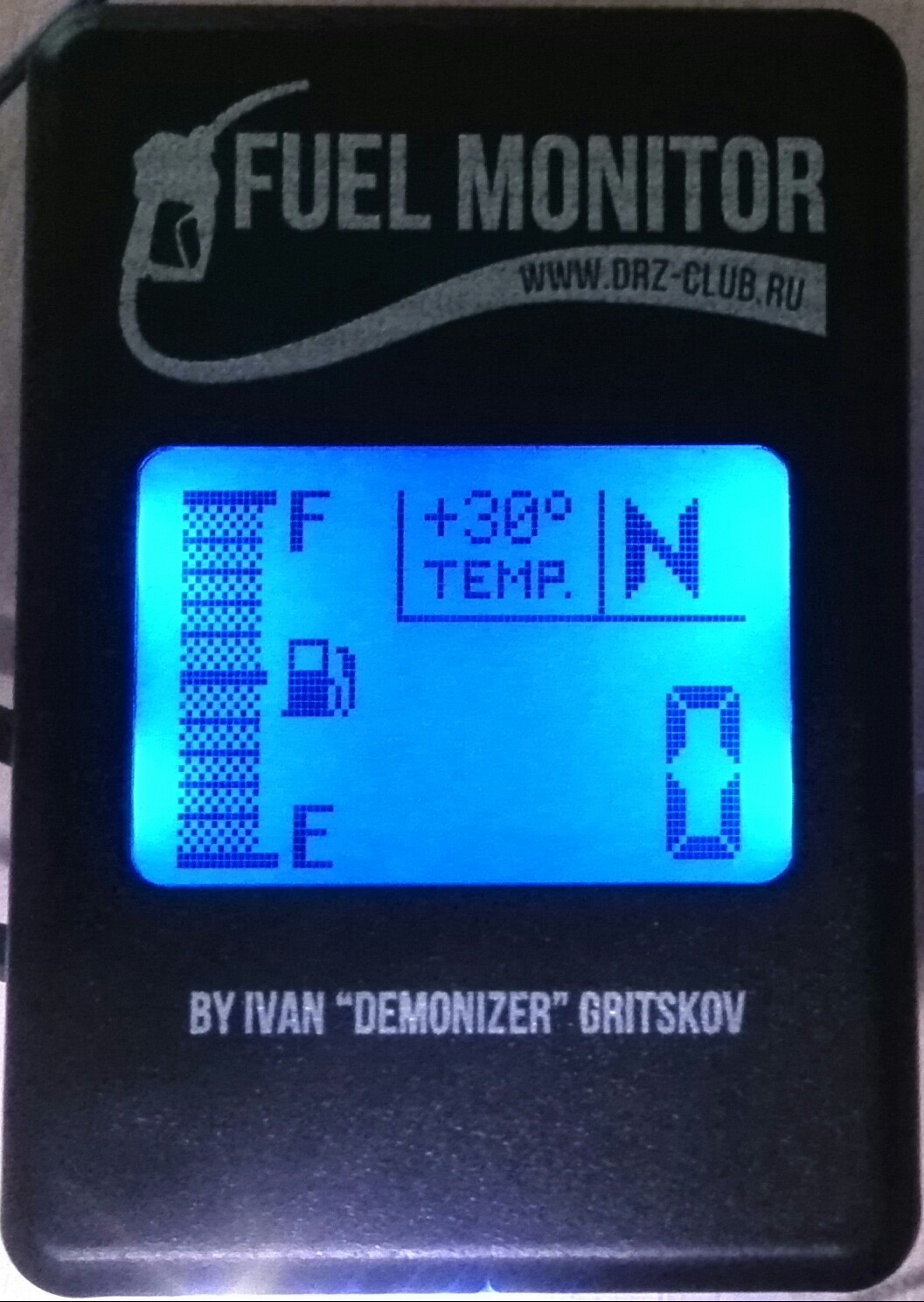

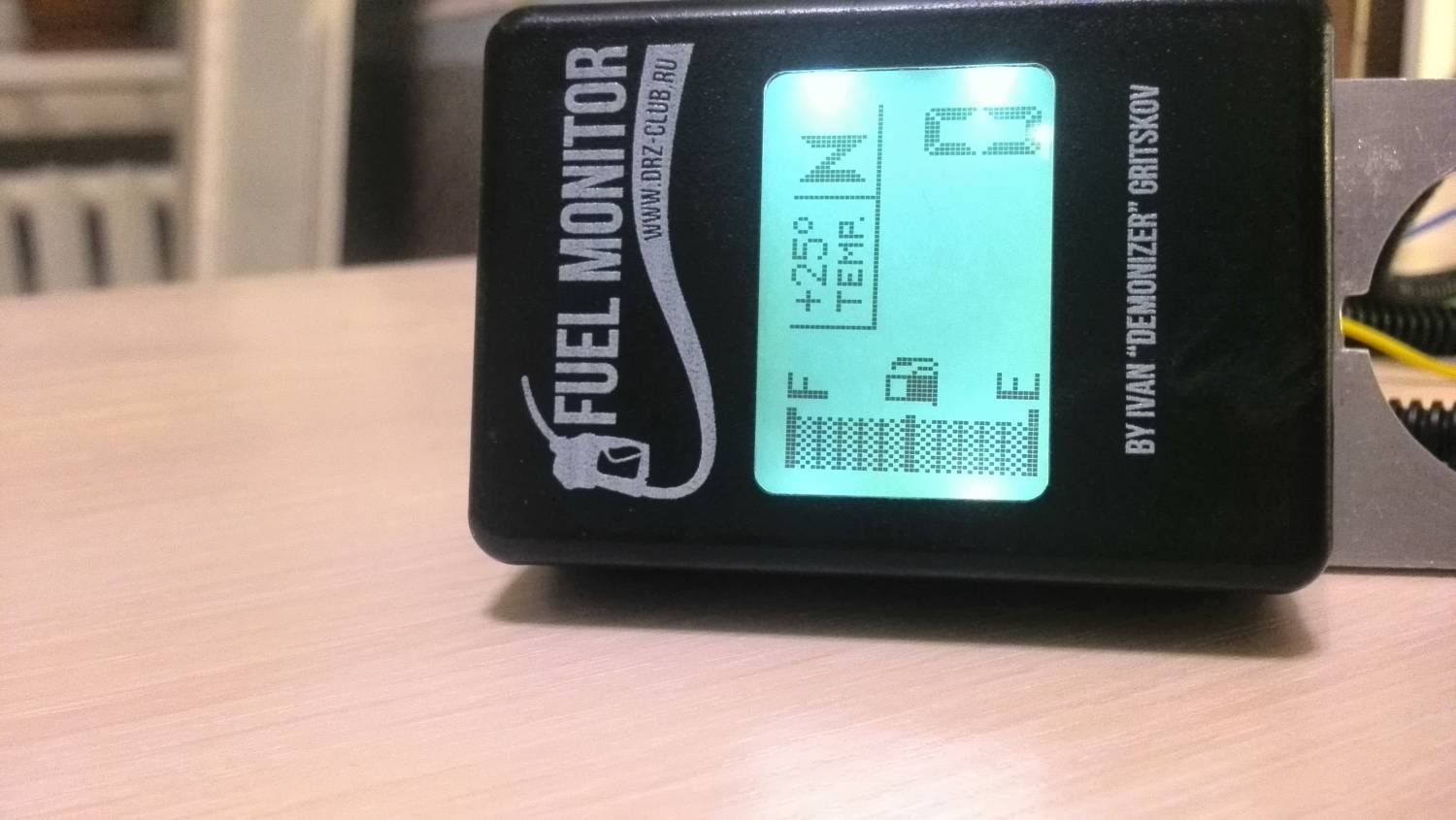

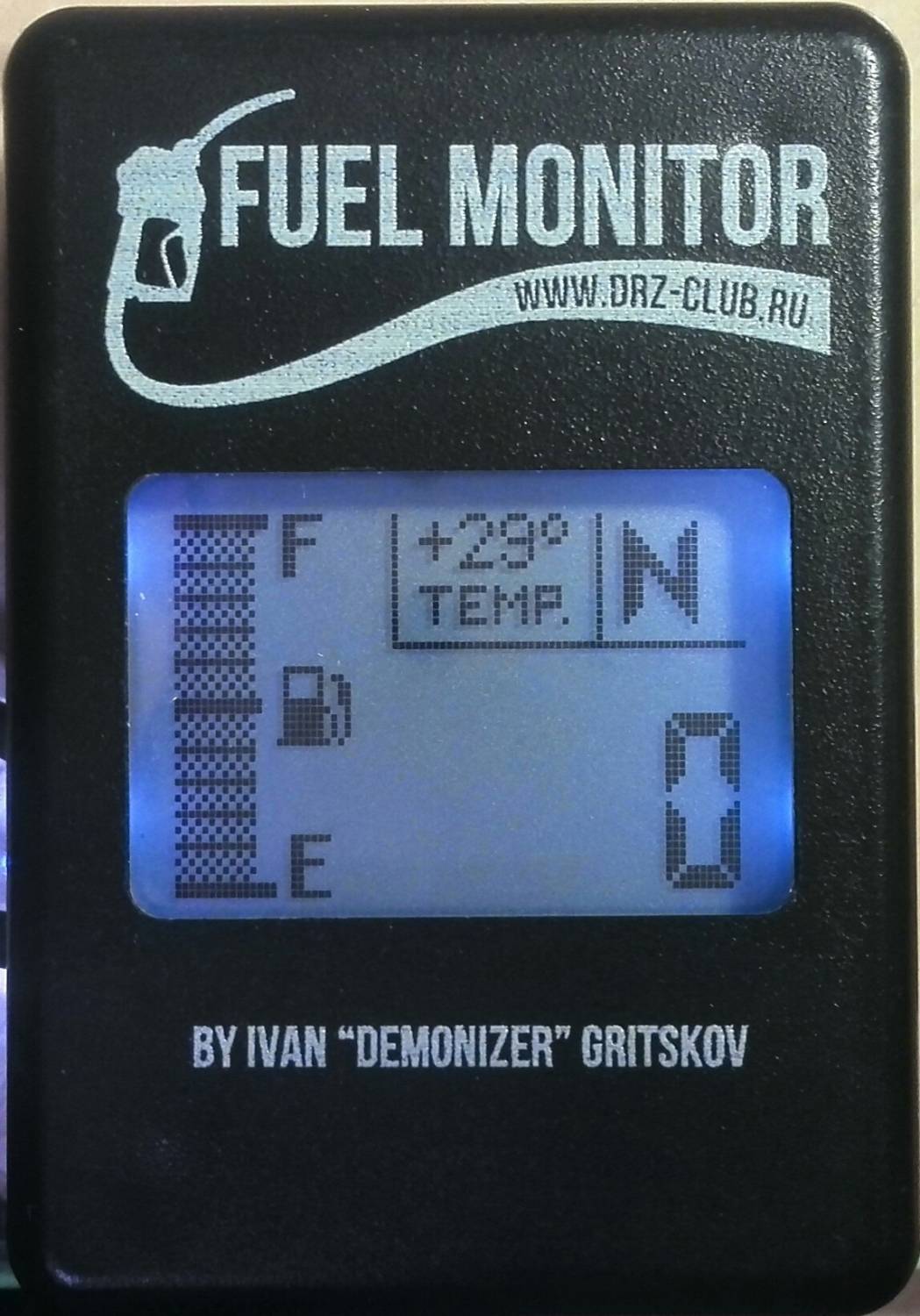

Расширил цветовую гамму, мало ли... :D






Добавлено (17.02.2016, 22:44)
---------------------------------------------

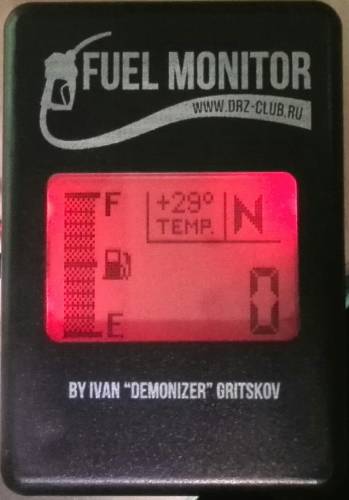

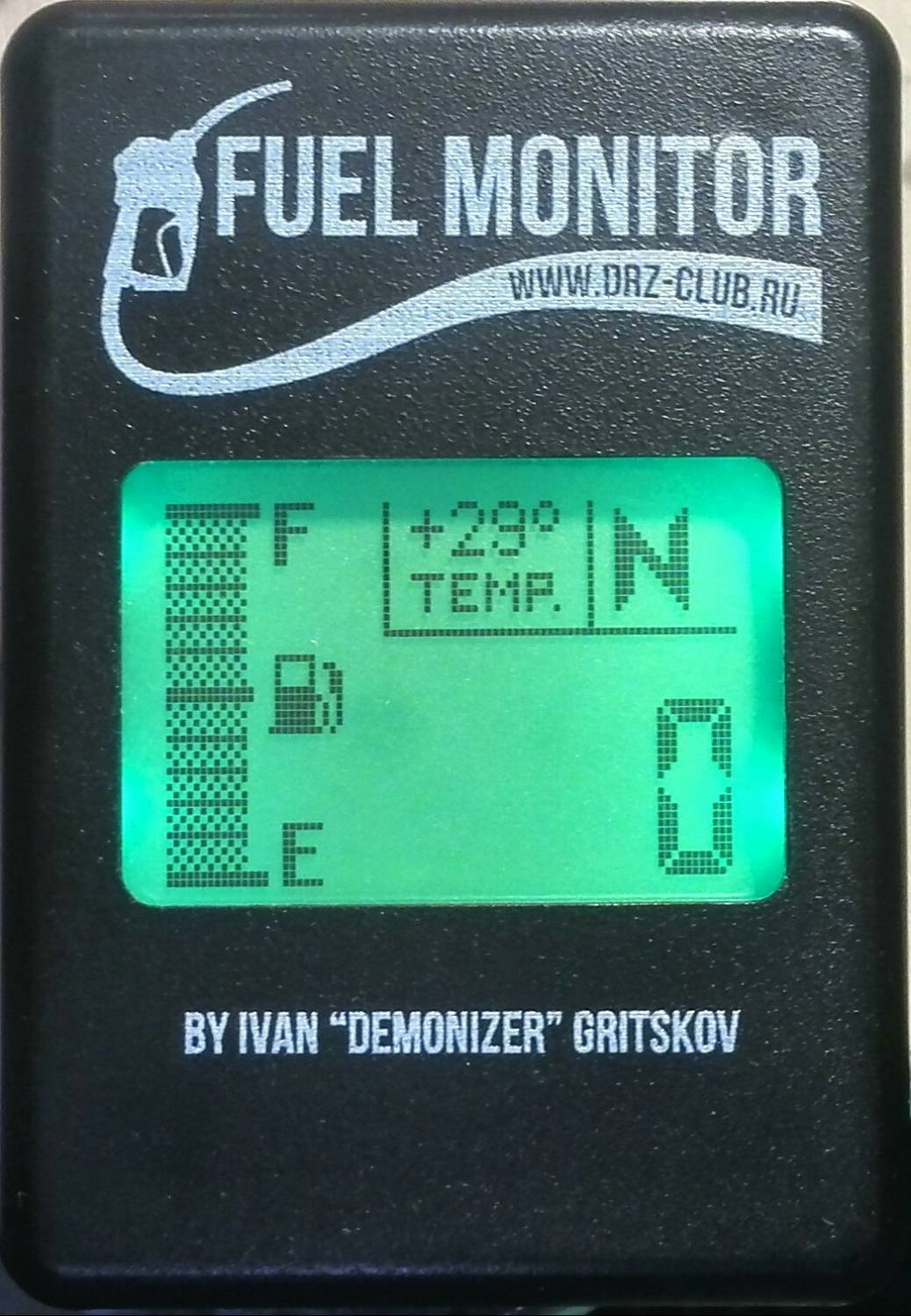

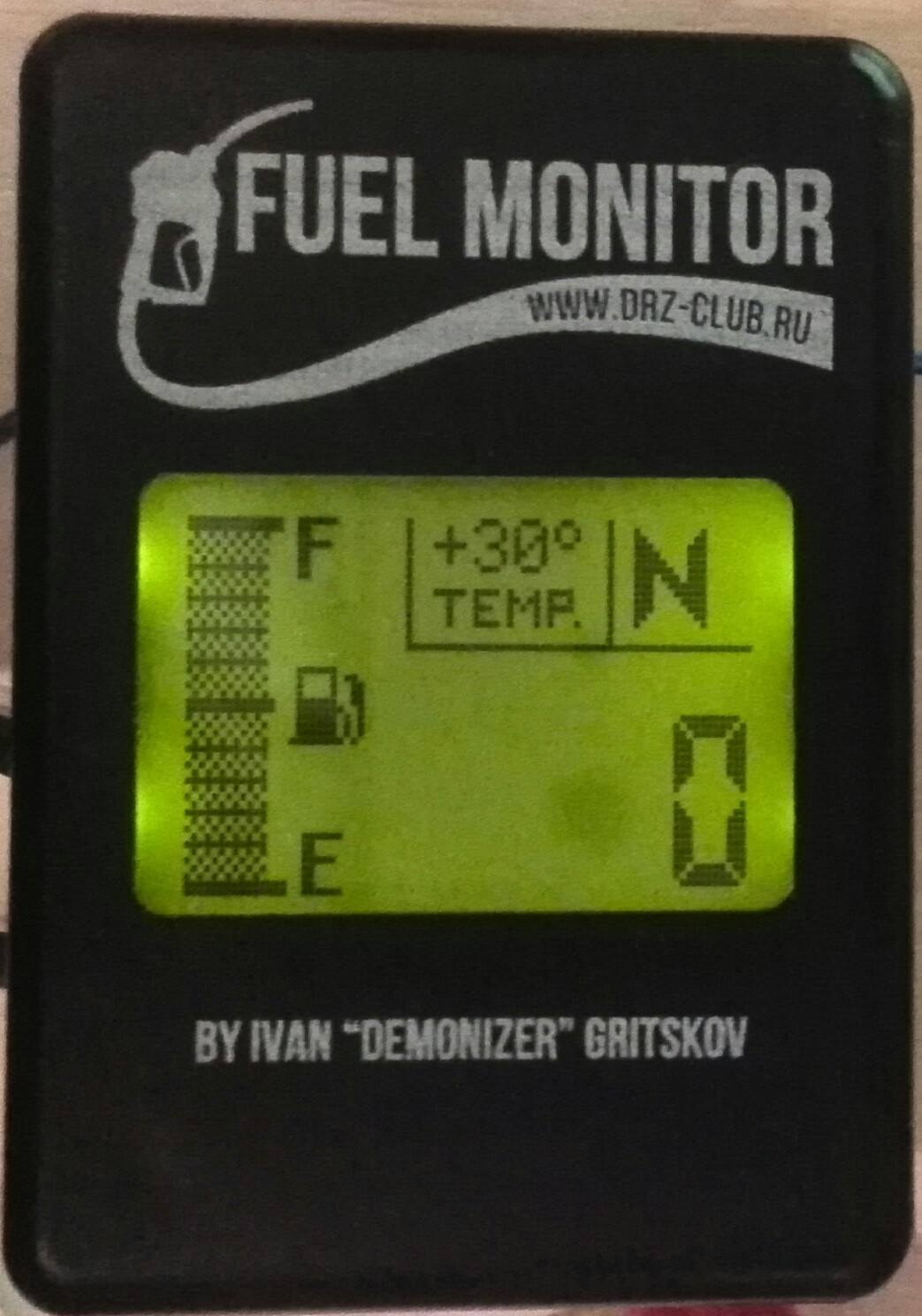

Фотал на тапок, передаёт цвета не так, как хотелось бы. Первый-это бело-лунный
Прикрепления: 1419441.jpg(154.9 Kb) · 5485621.jpg(261.2 Kb) · 3788728.jpg(177.7 Kb) · 0970110.jpg(246.9 Kb) · 2604154.jpg(132.6 Kb) · 6023694.jpg(120.7 Kb) · 7347974.jpg(231.5 Kb)


Сообщение отредактировал demonizer - Чт, 18.02.2016, 08:32

She Дата: Чт, 18.02.2016, 01:21 | Сообщение # 18

ПетровичЪ
Группа: Админ
Мотоцикл: DR-Z400Es квадр Polaris 570
Город: 65, Эсутору
Сообщений: 5620
Репутация: 62 ±
Статус: Оффлайн
Цитата demonizer ()
Первый-это бело-лунный

....
- Эй Гоги ты цвет белой ночи знаещь?

- Канэчна знаю!
- Вот такой же толко тёмно зеленый  biggrin


Плохо когда глаза не боятся, а руки-крюки...

demonizer Дата: Чт, 18.02.2016, 07:20 | Сообщение # 19

DR.Zло
Группа: Модератор
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3430
Репутация: 74 ±
Статус: Оффлайн
Ну да,
-Бело-лунный (под vapor)
-Синий
-Изумрудный
-Зелёный
-Жёлтый
-Оранжевый (под штатную приборку)
-Красный

Ну, думаю, других подсветок приборок нет. Каждый может выбрать то, что ему ближе.

Ну и ещё одна хорошая новость:сегодня отправили датчики давления масла smile

demonizer Дата: Вс, 21.02.2016, 09:19 | Сообщение # 20

DR.Zло
Группа: Модератор
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3430
Репутация: 74 ±
Статус: Оффлайн
1. SerBerg 5000р в копилке
2. за limpopus внёс сам :)
3. Fossa 6500р получено
4. Kaigan 6500р получено
5. Region65 4000р получено
6. lelikpilot 2000р получено
7. Denim 6500р получено
8. Laps 6500р получено
9. Z-Vladus 6500р получено
10. Mosfet 6500р получено
11. Akva 6500р получено

Изъявившие желение, но не включенные в список (пока? wink ):

Вадим70 черный корпус, оранжевая подсветка.
SaDoM
-Green-
Sei18 (djebel-club) черный корпус, изумрудная подсветка.

Добавлено (21.02.2016, 09:19)
---------------------------------------------
Sei18 внёс предложение по датчику температуры, а именно, вынести его за пределы корпуса.

Так и поступим. Датчик можно будет прикрутить к той части мота, температуру которой вы хотите лицезреть, будь то температура двигателя, температура радиатора или просто температура воздуха. smile


pasis Дата: Пт, 26.02.2016, 12:07 | Сообщение # 21

Бывает тут
Группа: Свой
Мотоцикл: DR-Z 400S K9 и джиксеры))
Город: 33
Сообщений: 32
Репутация: 0 ±
Статус: Оффлайн
Интересный прибор!
А по какому принципу он определяет кол-во бензина в баке?

demonizer Дата: Пт, 26.02.2016, 12:26 | Сообщение # 22

DR.Zло
Группа: Модератор
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3430
Репутация: 74 ±
Статус: Оффлайн
По давлению столба жидкости.

demonizer Дата: Пт, 26.02.2016, 12:39 | Сообщение # 23

DR.Zло
Группа: Модератор
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3430
Репутация: 74 ±
Статус: Оффлайн
Датчик для измерения внешней температуры готов.

Решил не заменять им датчик температуры воздуха, а добавить ещё один.

Конструкция:

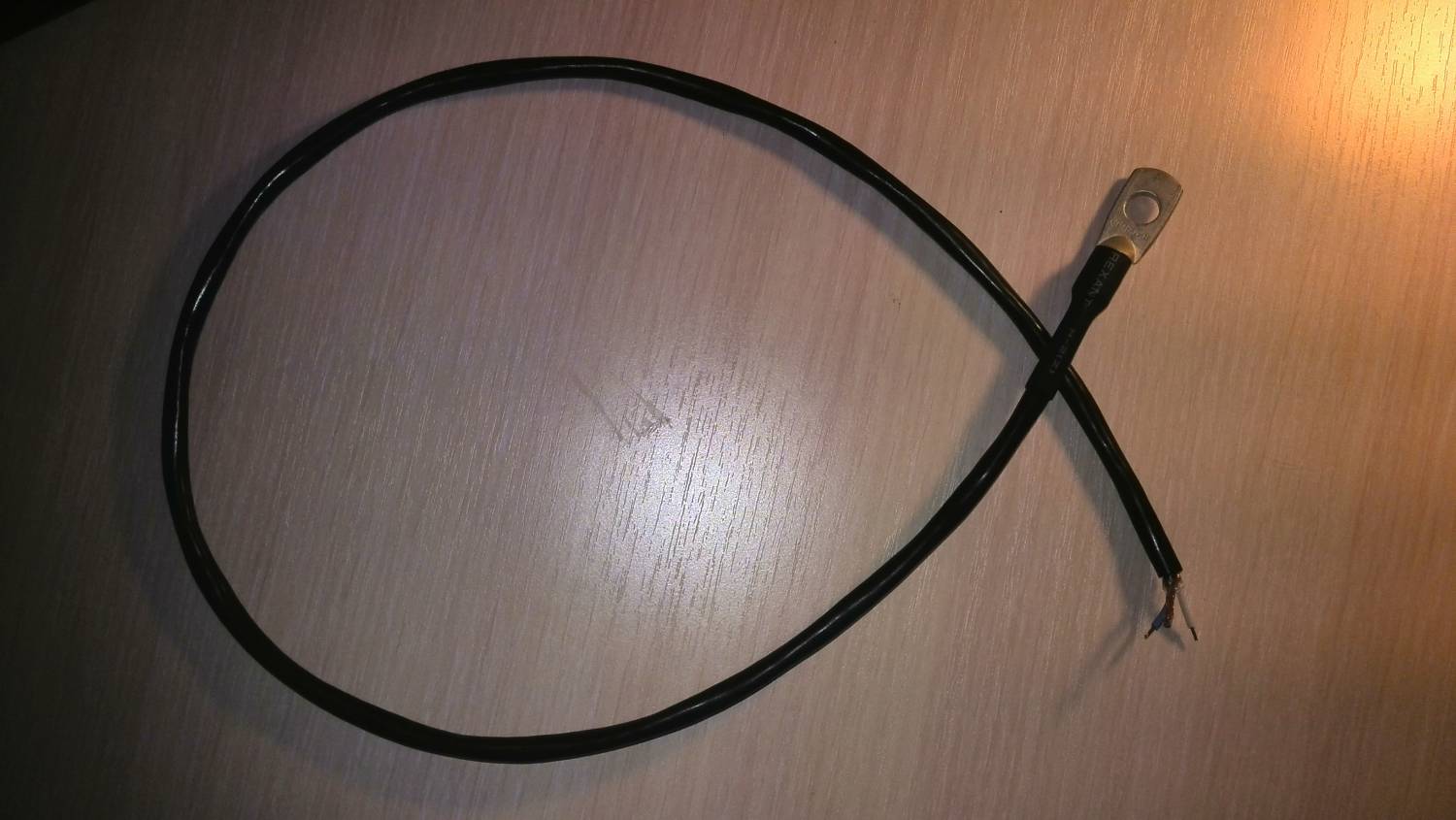

В медный лужёный наконечник помещён цифровой датчик температуры, залит кремниевым теплопроводным герметиком. Наконечник обжат гидравлическим прессом, сверху-термоусадка.
Провод-двухжильный экранированный довольно антивандальный и износостойкий.

Отверстие для крепления 6мм, именно такой диаметр большинства внешних крепежных элементов двигателя.

Длина провода достаточная для подключения к радиатору, либо любой части двигателя, например, корпусу термостата.

Датчик подключается к измерительному модулю, чтобы не тащить ещё один провод через рулевую колонку.

Диапазон измерений: от -55° до +125° С
Этого достаточно, т.к. штатная лампа перегрева загорится уже на 117°

А знать температуру кипения антифриза не обязательно, но можно увидеть температуру включения вентилятора и лампы перегрева или знать, что мотор прогрет.

Отображение:
Темература воздуха (внутренний датчик) отображается с подписью "AIR"
Темература двигателя (внешний датчик) отображается с подписью "TEMP"

Прикрепления: 4529385.jpg(104.9 Kb)


Сообщение отредактировал demonizer - Пт, 26.02.2016, 13:20

demonizer Дата: Пт, 26.02.2016, 21:38 | Сообщение # 24

DR.Zло
Группа: Модератор
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3430
Репутация: 74 ±
Статус: Оффлайн

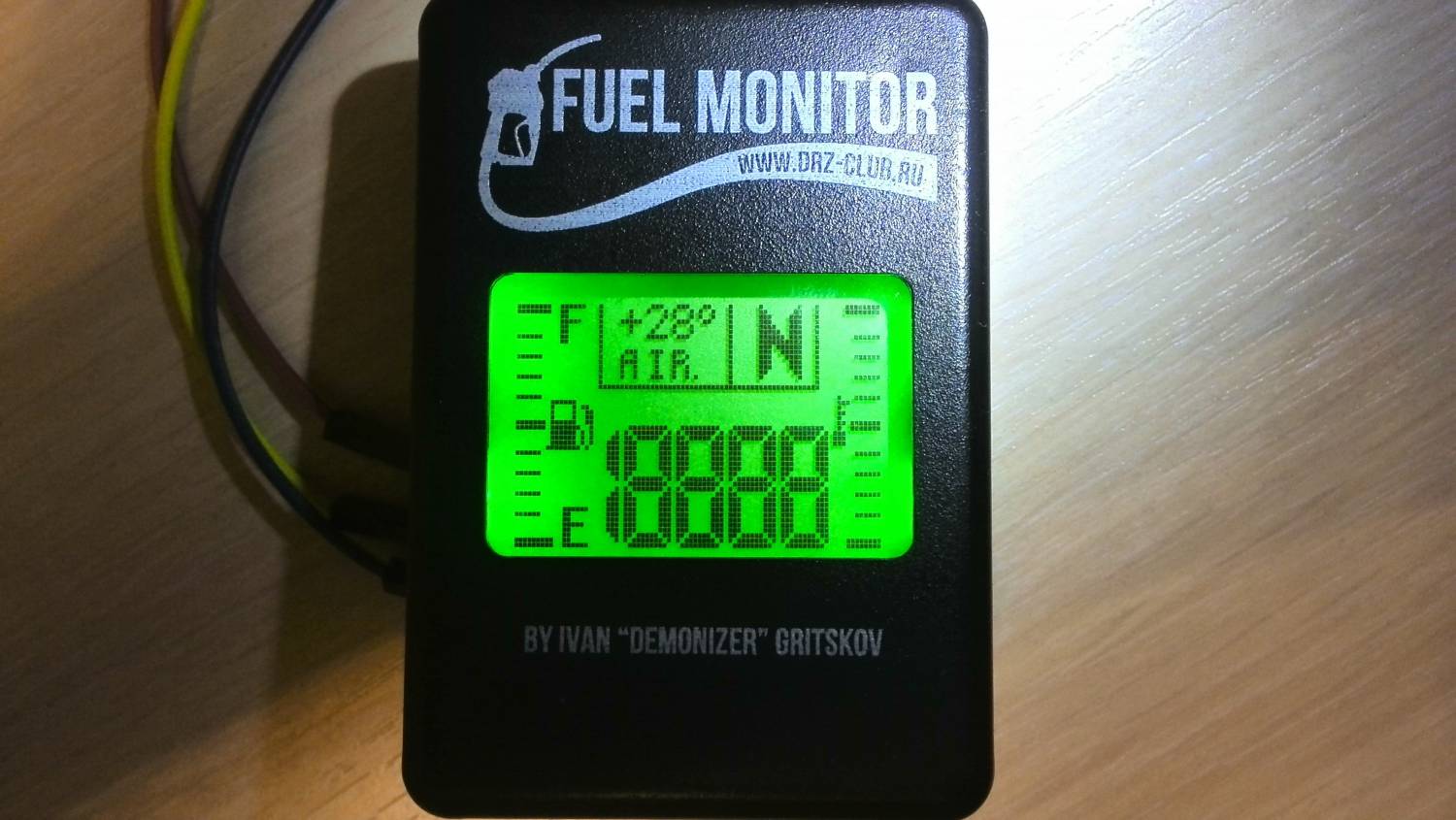

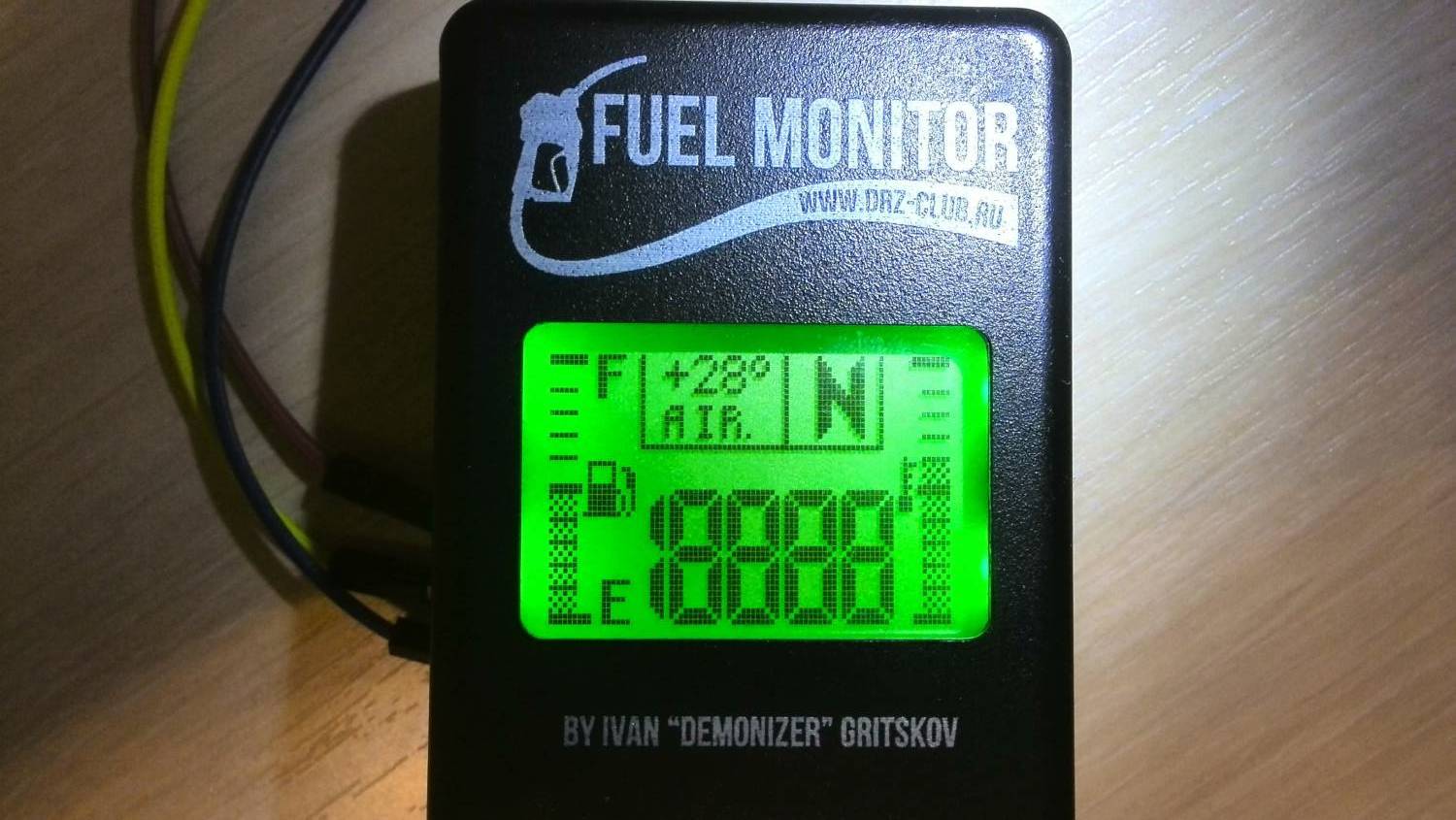

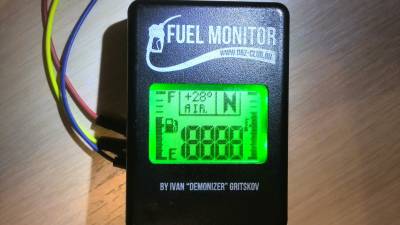

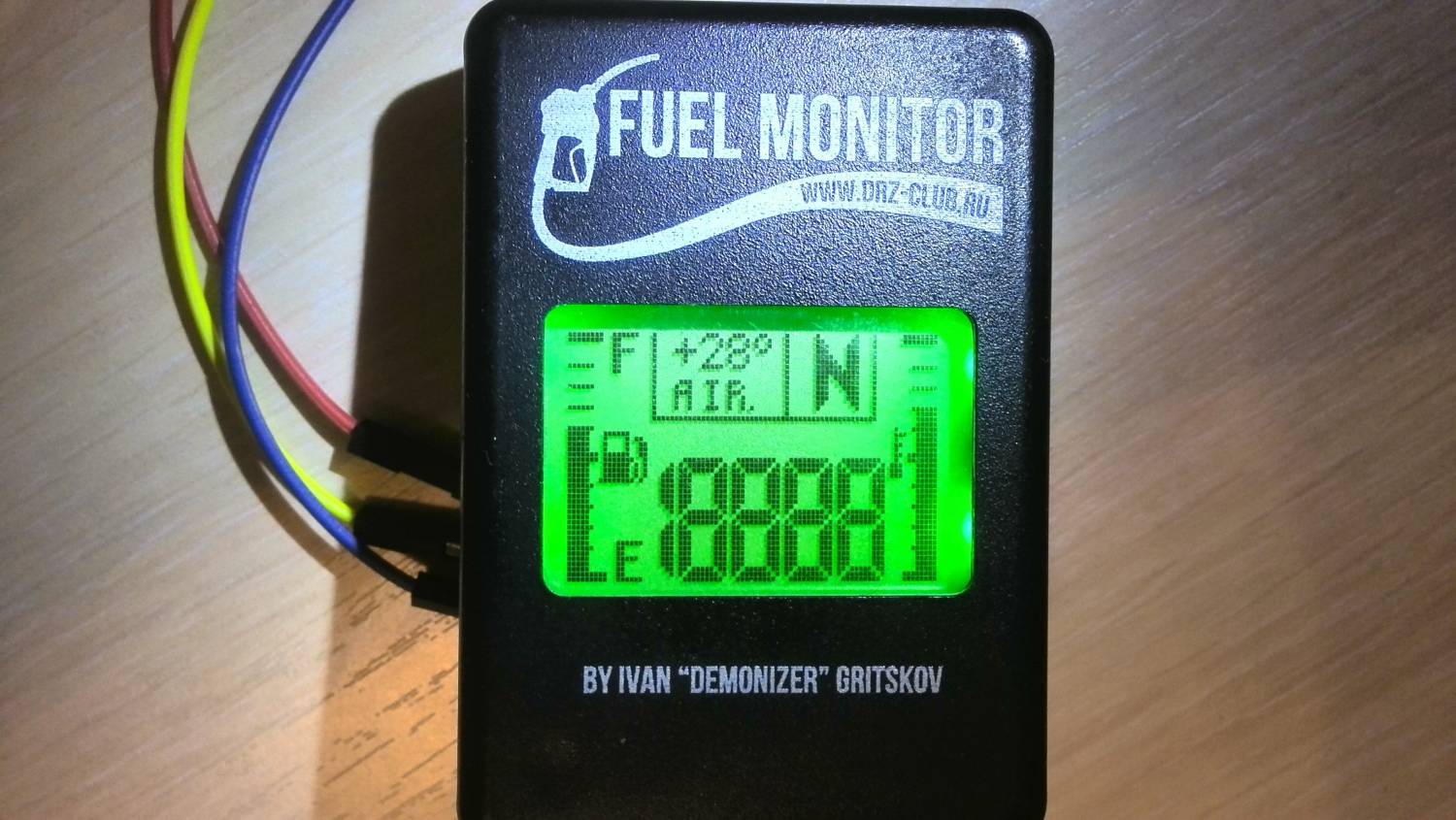

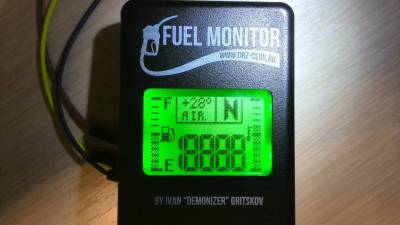

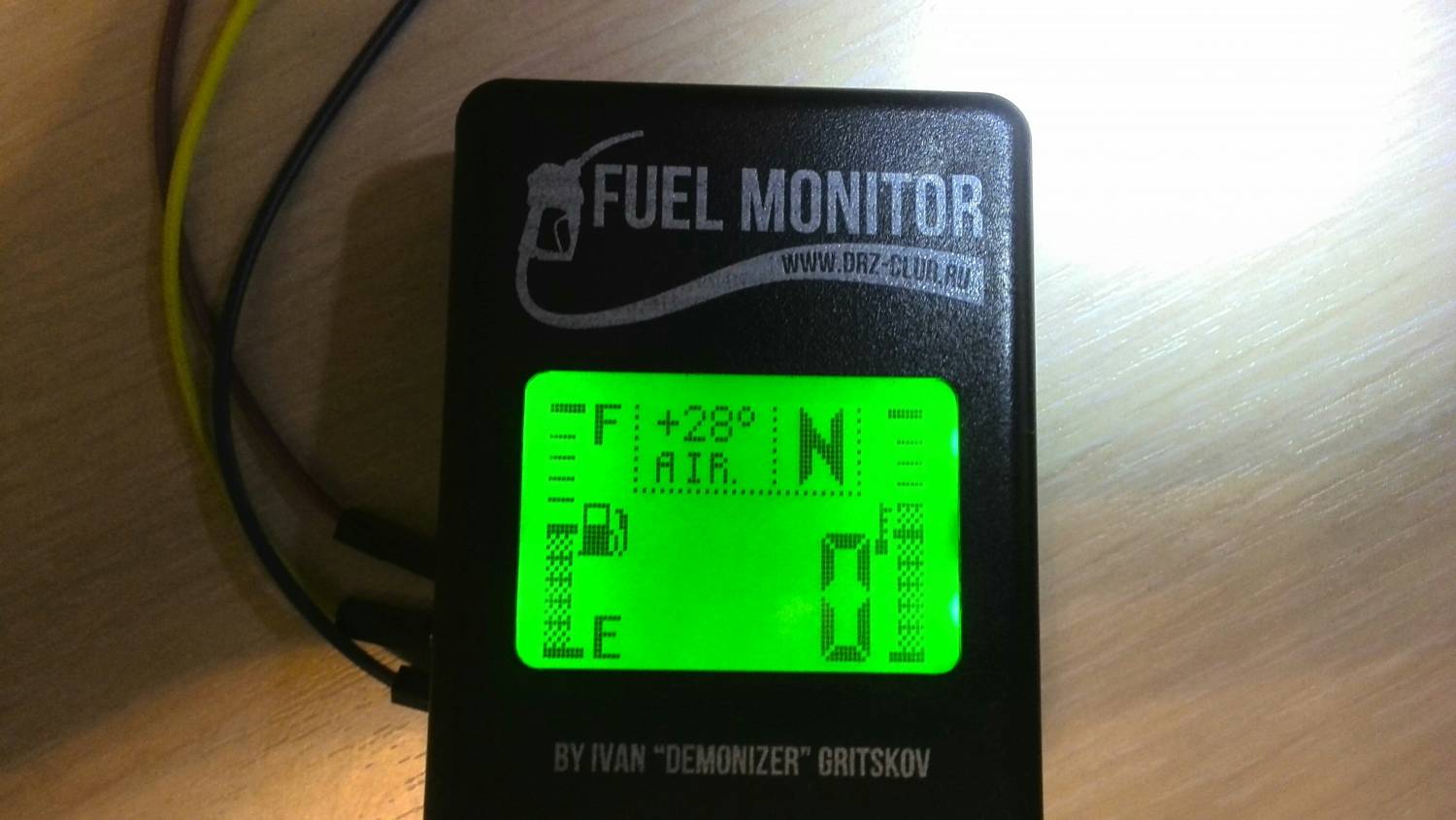

Альтернативная прошивка для отображения температуры двигателя не только параметром, но и шкалой




Прикрепления: 5514153.jpg(126.7 Kb) · 0164466.jpg(153.5 Kb) · 6672875.jpg(143.5 Kb) · 4885482.jpg(93.1 Kb)


Сообщение отредактировал demonizer - Пт, 26.02.2016, 22:16

Denim Дата: Сб, 27.02.2016, 02:13 | Сообщение # 25

Бывает тут
Группа: Свой
Мотоцикл: Suzuki DR-Z 400 SM
Город: Москва
Сообщений: 69
Репутация: 2 ±
Статус: Оффлайн
Крутяк! Графика в любом случае читается лучше чем цифры. Предлагаю сделать альтернативную прошивку основной.

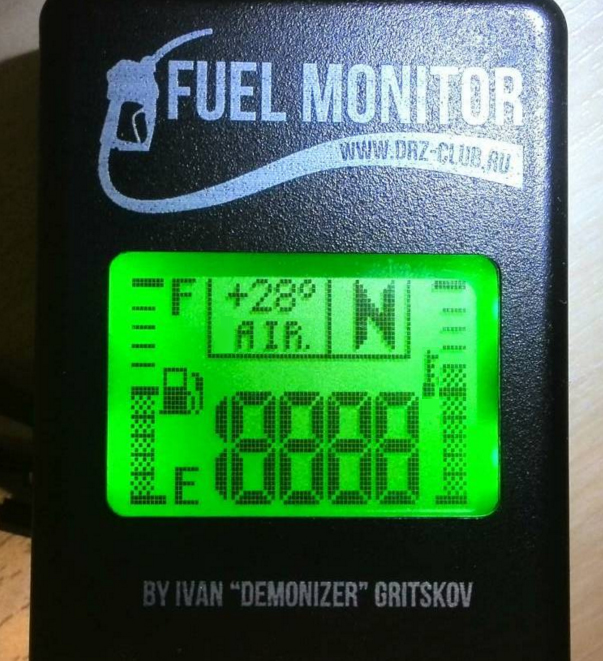

И, на правах промышленного дизайнера, предлагаю предложение. Чтобы довести оболочку до идеала, вот на этом
конкретном виде я бы подвинул символ температуры и надпись "air". И, в рамках общественной нагрузки, буду рад
пересмотреть все остальные виды на тему подвигать туда-сюда пару пикселей, потому что в целом все хорошо.)


p.s. Ну еще увидел пару моментов, в общем есть над чем поработать.
Прикрепления: 5970717.jpg(311.3 Kb) · 6555690.jpg(311.0 Kb) · 4024305.jpg(311.3 Kb)


Сообщение отредактировал Denim - Сб, 27.02.2016, 02:19

demonizer Дата: Сб, 27.02.2016, 09:29 | Сообщение # 26

DR.Zло
Группа: Модератор
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3430
Репутация: 74 ±
Статус: Оффлайн
Ребят, это не word и не corel, знакогенератору нужна привязка к координатам. Если подпись "air" отцентровать, то подпись "temp" тупо не влезет, только если написать под каждую подпись разный знакогенератор, но тут остро встаёт вопрос размера flash.
И не забываем, что пиксель пополам не делится ;)
А вообще, поработать есть над чем, и, кажется, у меня появилась идея ;)

Добавлено (27.02.2016, 07:06)
---------------------------------------------

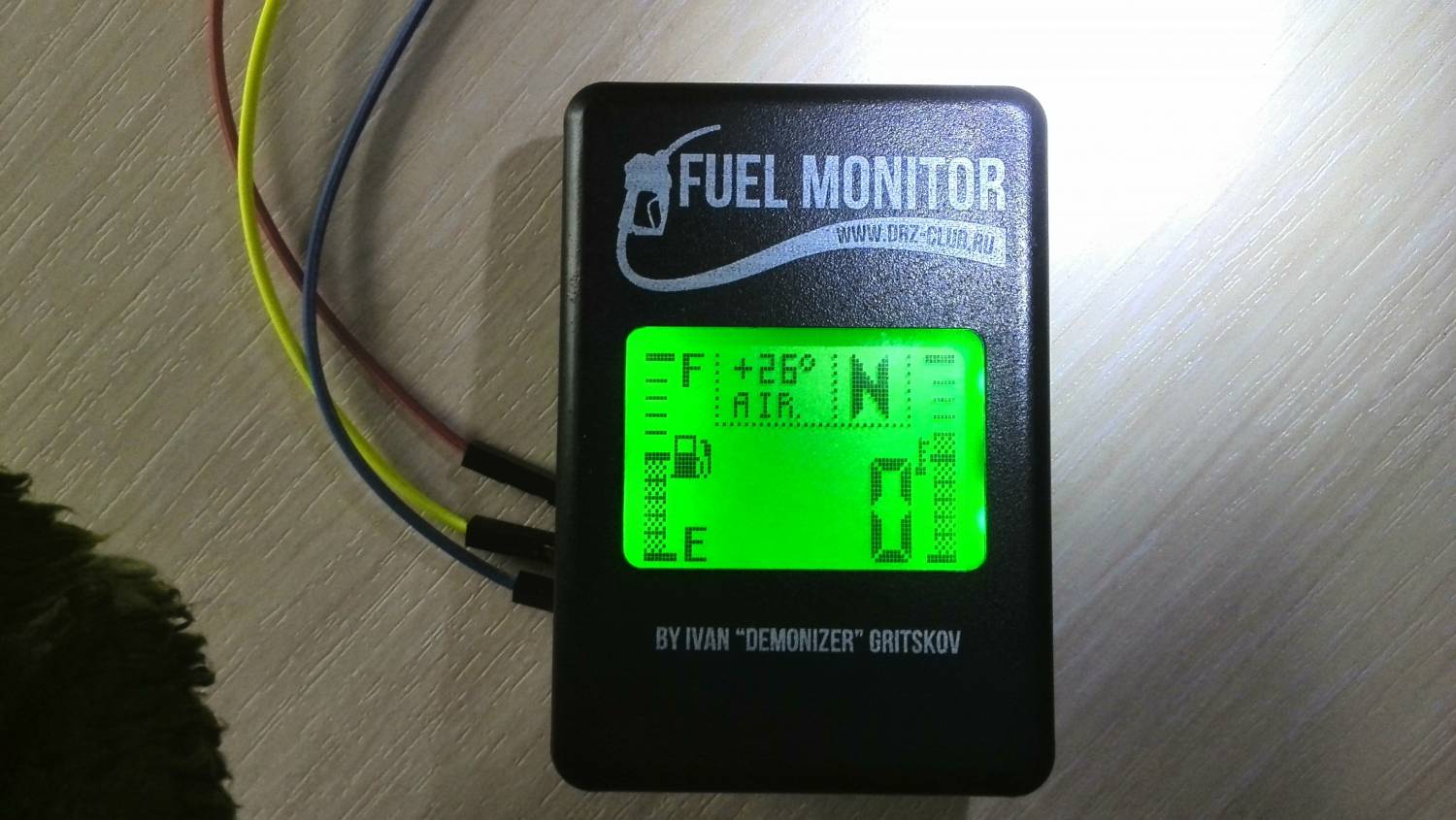

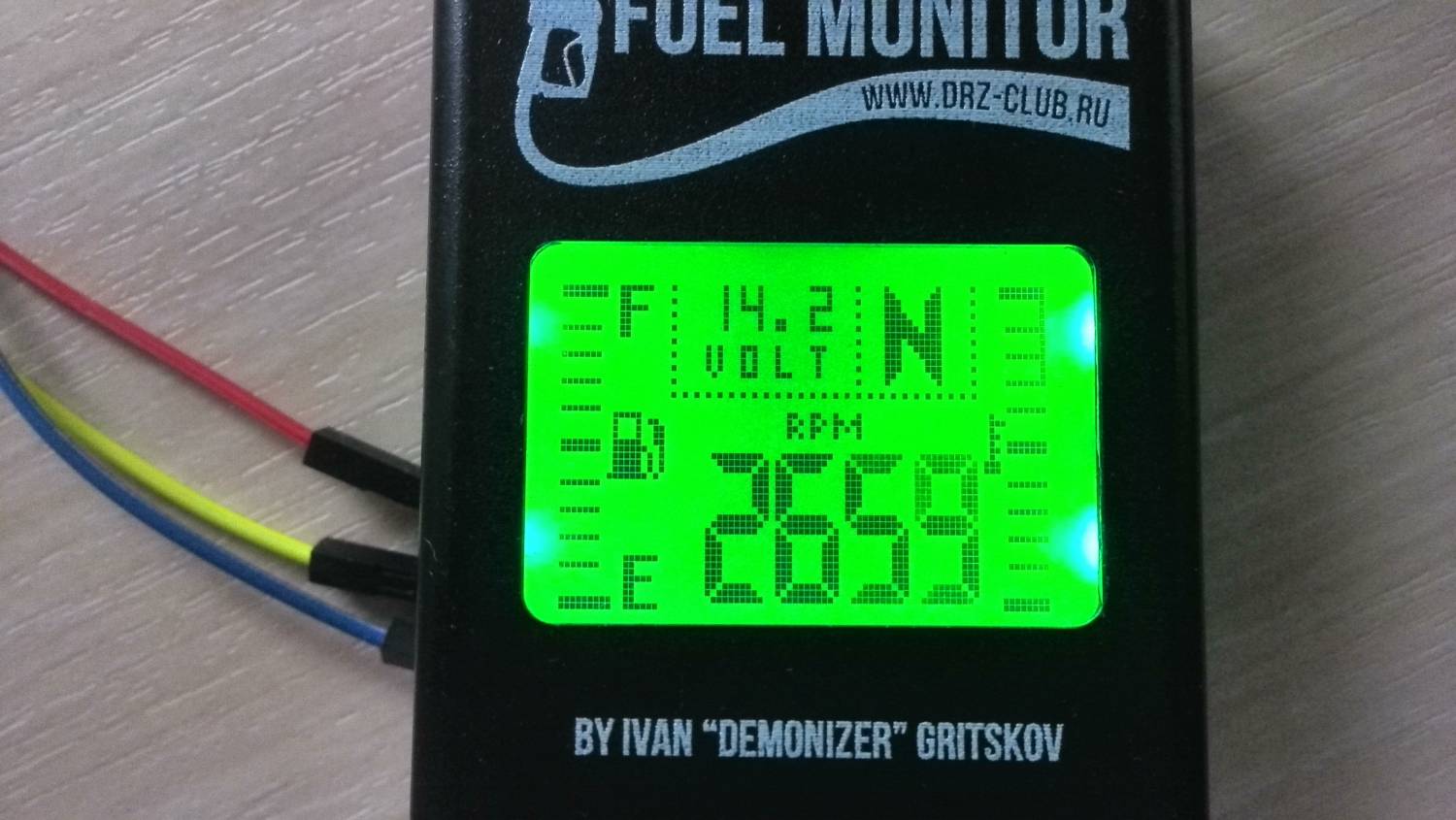

Ну и попутно вопрос дизайнерам. Может, стОит попытаться сделать цифры в том же семисегментном виде, что и цифры тахометра?



А чо пытаться, уже сделал :D

Добавлено (27.02.2016, 09:06)
---------------------------------------------

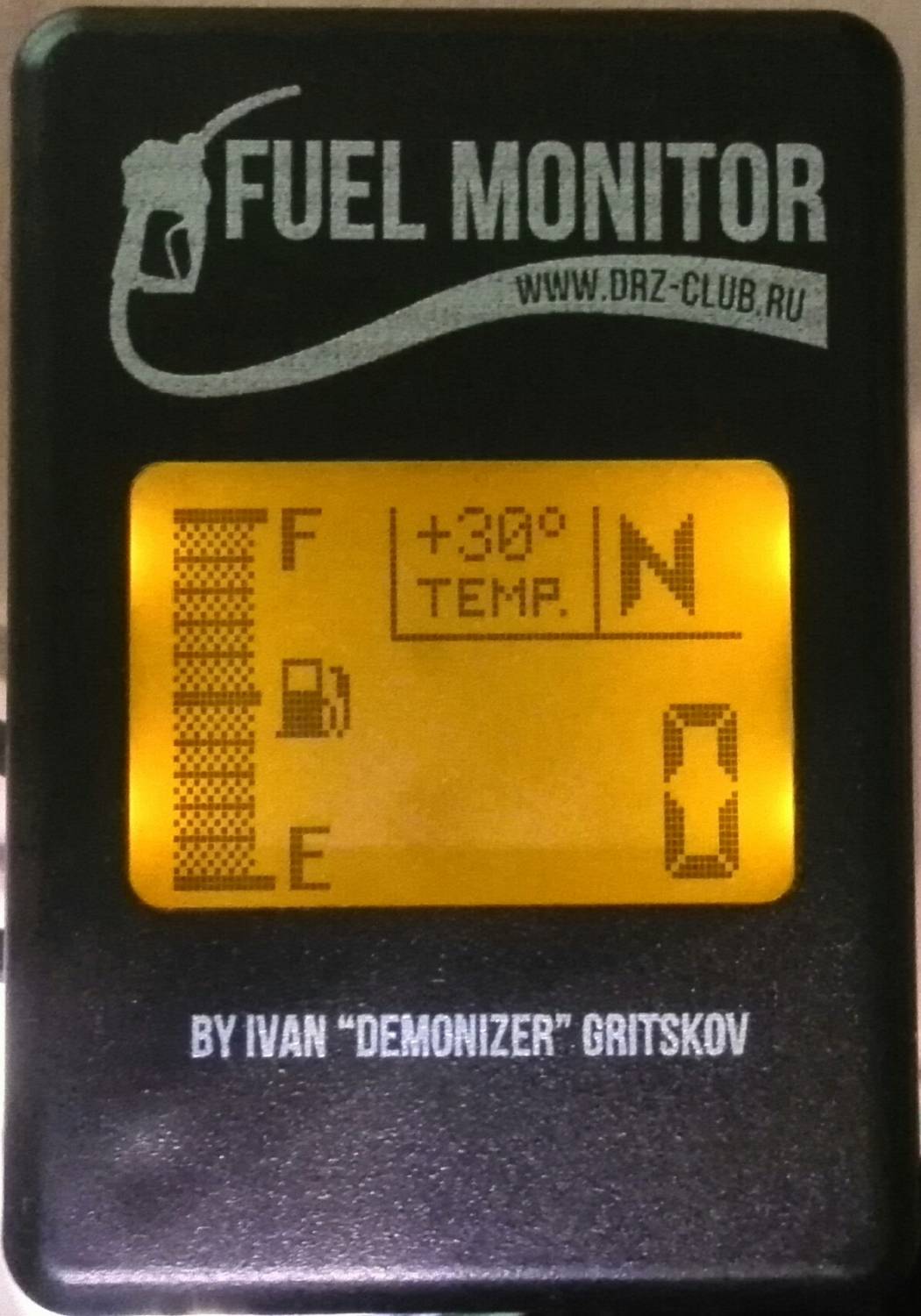

По шкале температуры двигателя:
Разрядность шкалы 10°, кроме последнего деления: (40°,50°,60°,70°,80°,90°,100°,110°,120°,125°).
Середина шкалы 80°
Также, точное значение температуры отображается в рамке параметров, как и температура воздуха

Добавлено (27.02.2016, 09:24)
---------------------------------------------
Если нужен warning по температуре - проблем нет, хотя, с этим справляется штатный датчик довольно неплохо.
Если нужен blink лампой по тахометру - проблем нет, но, не думаю, что это нужно

Добавлено (27.02.2016, 09:29)
---------------------------------------------
Ну и я слишком растянул цифры тахометра. сделаю их ниже, как в первоначальном варианте.

Прикрепления: 0501032.jpg(128.2 Kb)


Сообщение отредактировал demonizer - Сб, 27.02.2016, 09:07

demonizer Дата: Сб, 27.02.2016, 22:10 | Сообщение # 27

DR.Zло
Группа: Модератор
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3430
Репутация: 74 ±
Статус: Оффлайн
Прикрепления: 3517883.jpg(117.0 Kb)


Сообщение отредактировал demonizer - Вс, 28.02.2016, 11:21

demonizer Дата: Вс, 28.02.2016, 20:39 | Сообщение # 28

DR.Zло
Группа: Модератор
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3430
Репутация: 74 ±
Статус: Оффлайн

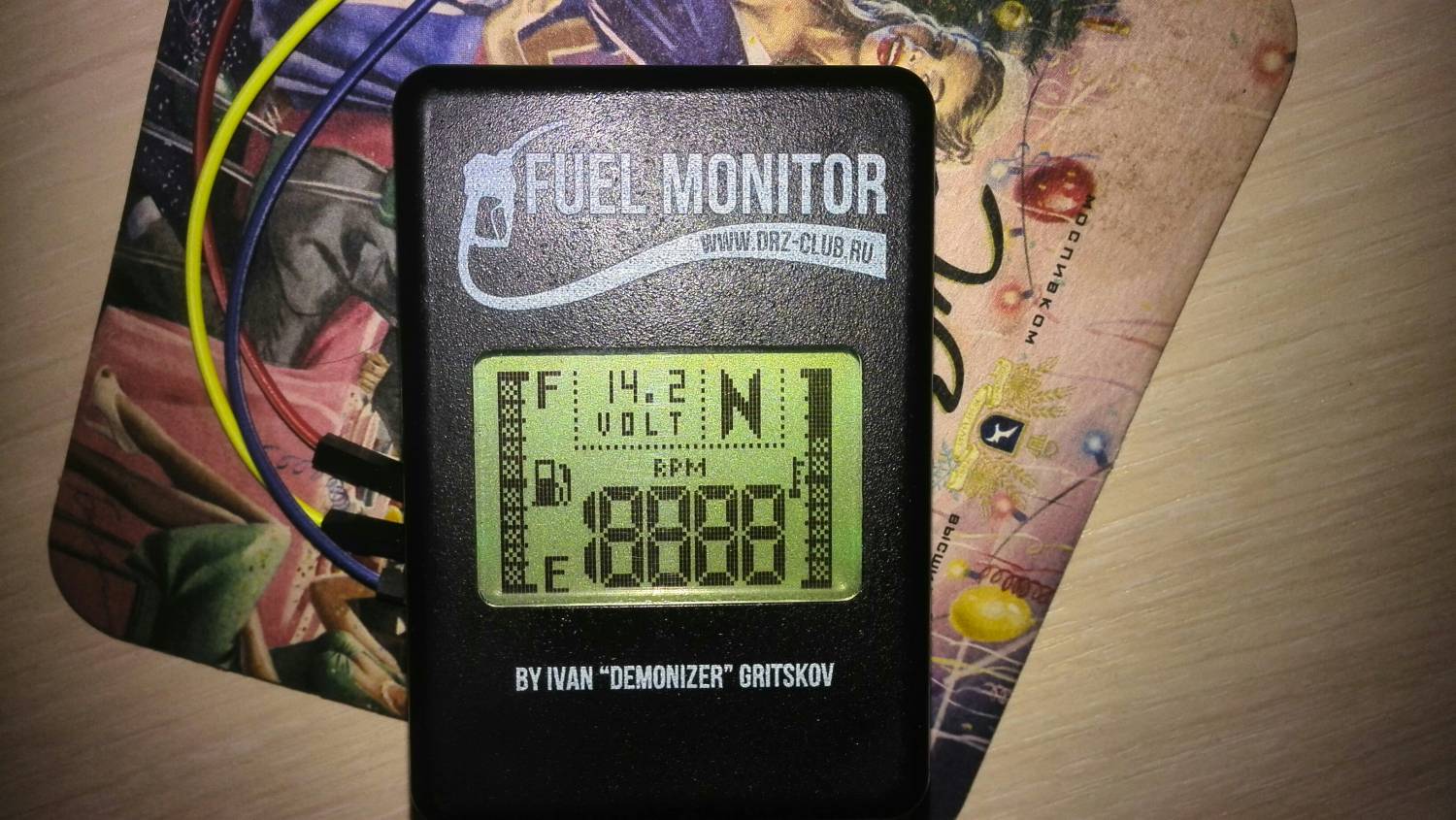

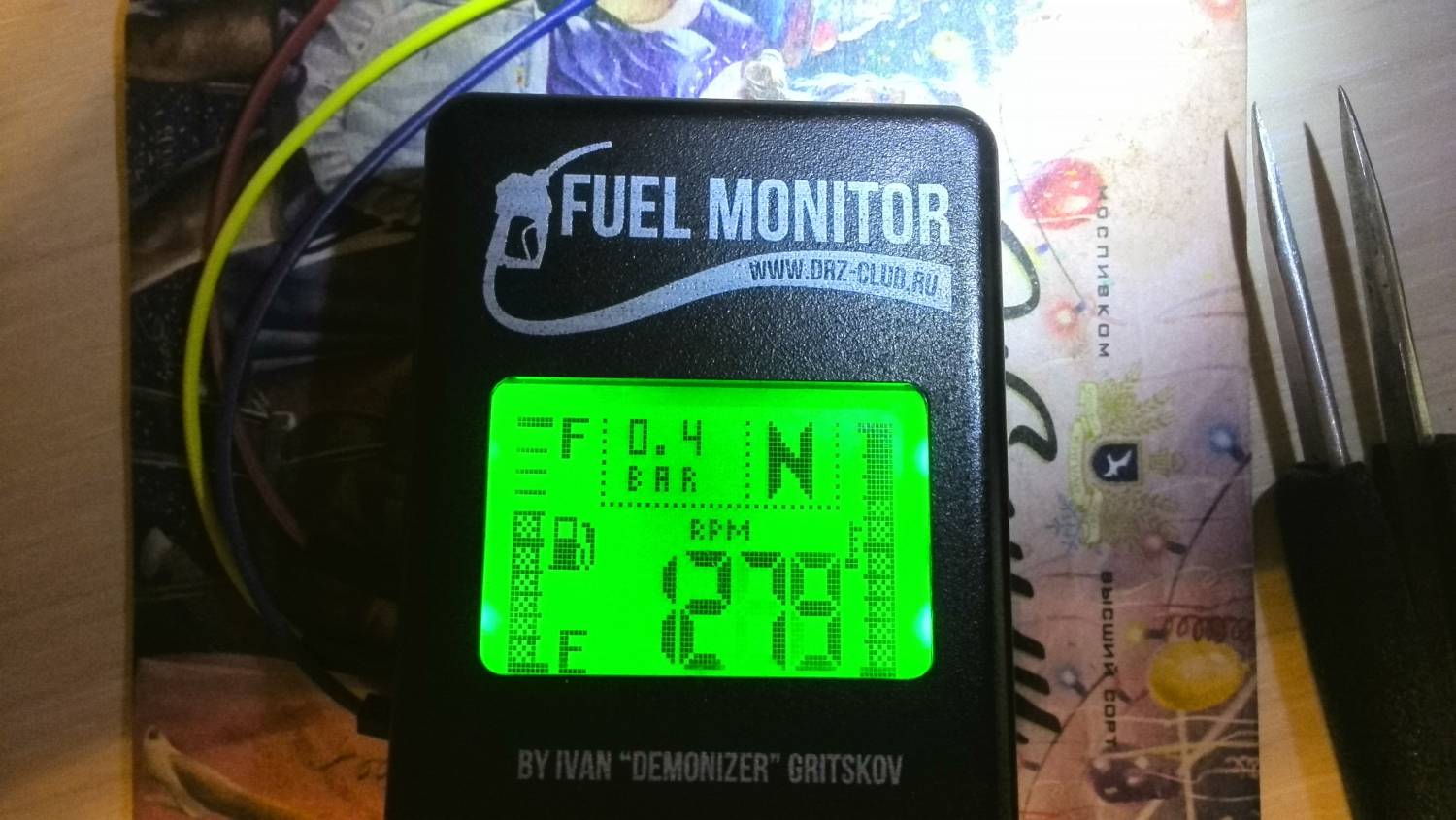

Для шкалы температуры добавил "красную зону"



Думаю, это окончательный вариант альтернативной оболочки.
Прикрепления: 7890365.jpg(133.5 Kb) · 5019686.jpg(188.1 Kb)


Сообщение отредактировал demonizer - Вс, 28.02.2016, 20:55

demonizer Дата: Пн, 29.02.2016, 17:55 | Сообщение # 29

DR.Zло
Группа: Модератор
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3430
Репутация: 74 ±
Статус: Оффлайн
Foxkr

Добавлено (29.02.2016, 17:55)
---------------------------------------------

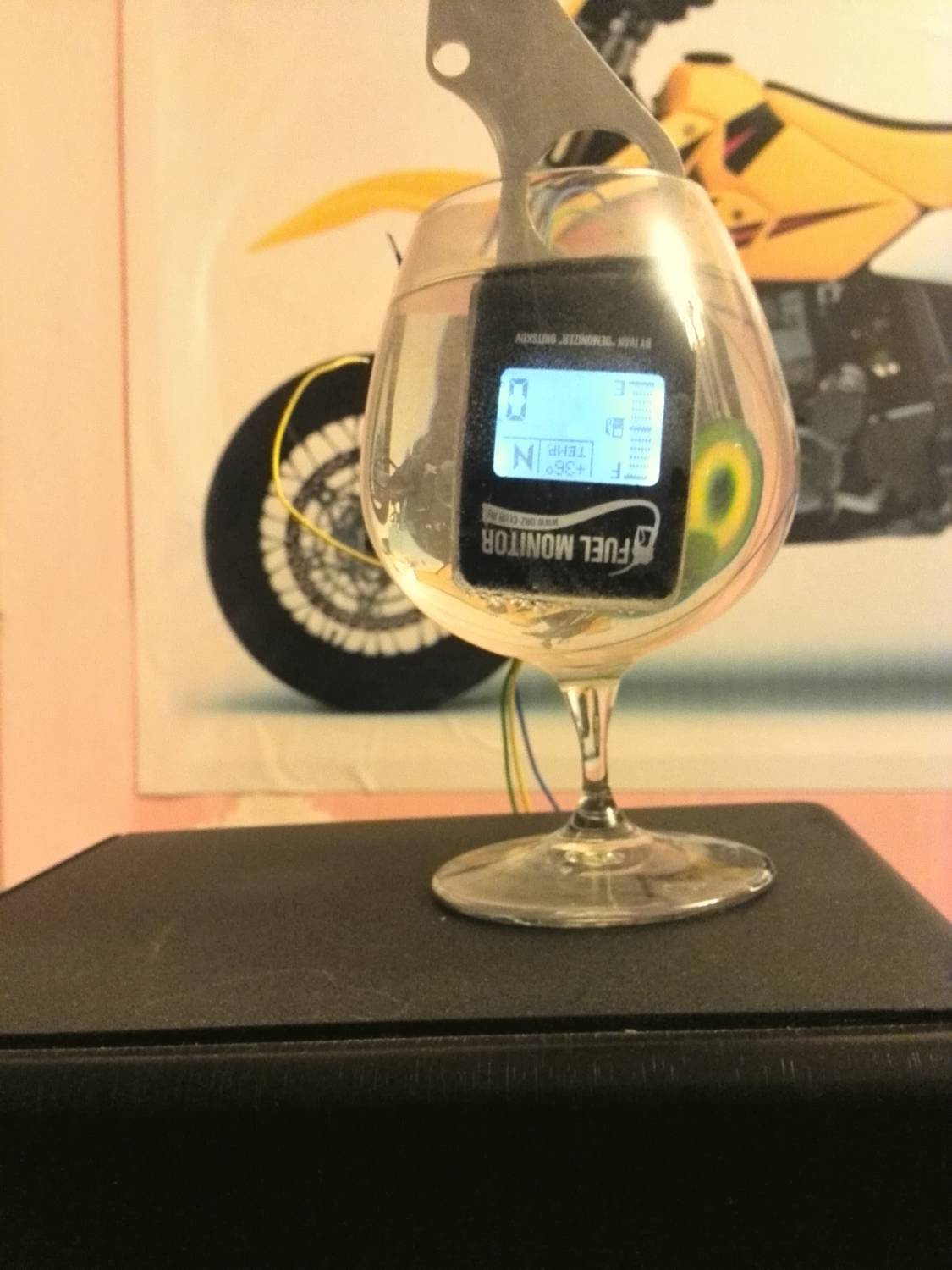

Свой регулярно поливаю на автомойке

Прикрепления: 1223028.jpg(114.6 Kb)

demonizer Дата: Ср, 02.03.2016, 07:21 | Сообщение # 30

DR.Zло
Группа: Модератор
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3430
Репутация: 74 ±
Статус: Оффлайн

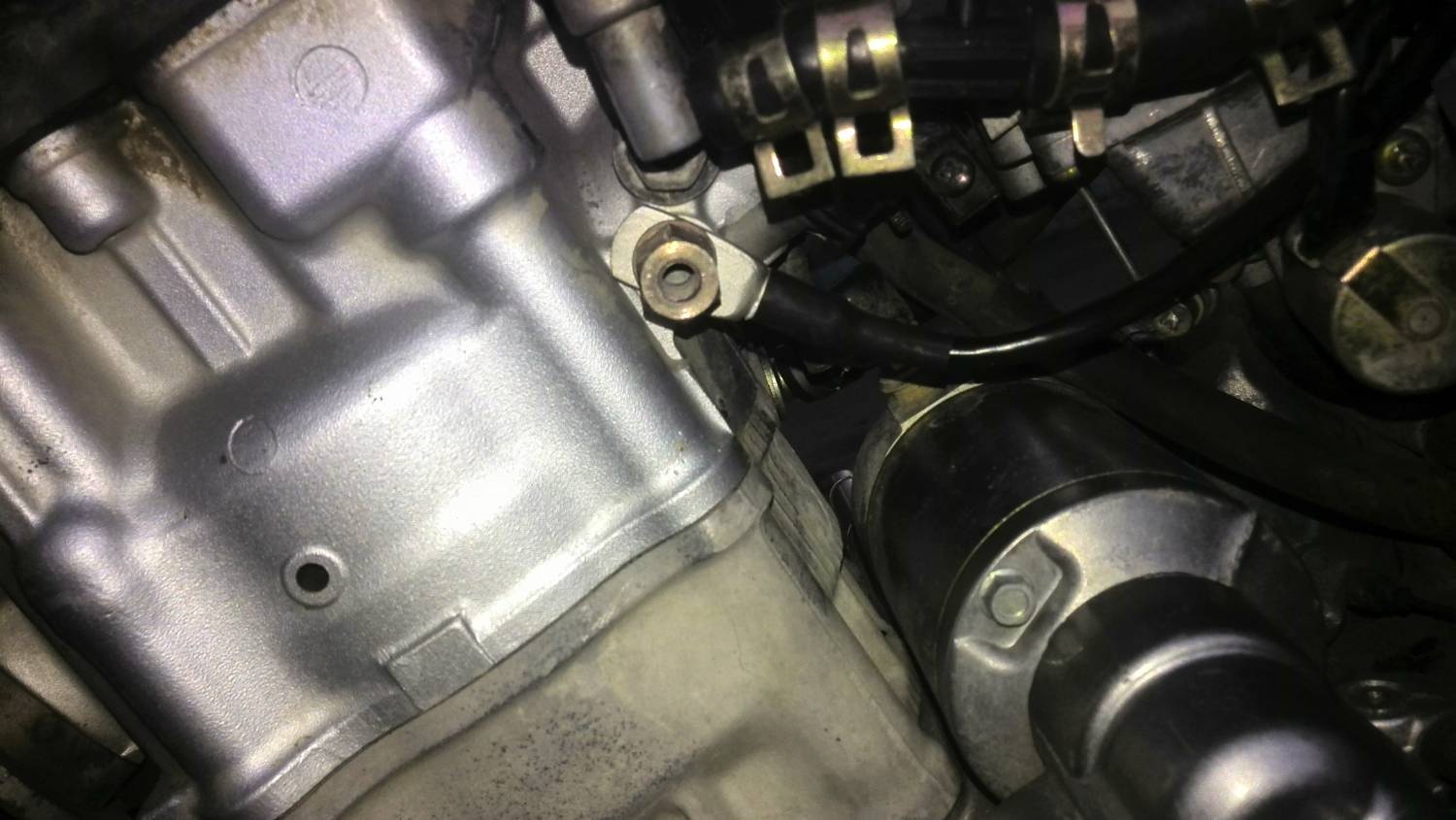

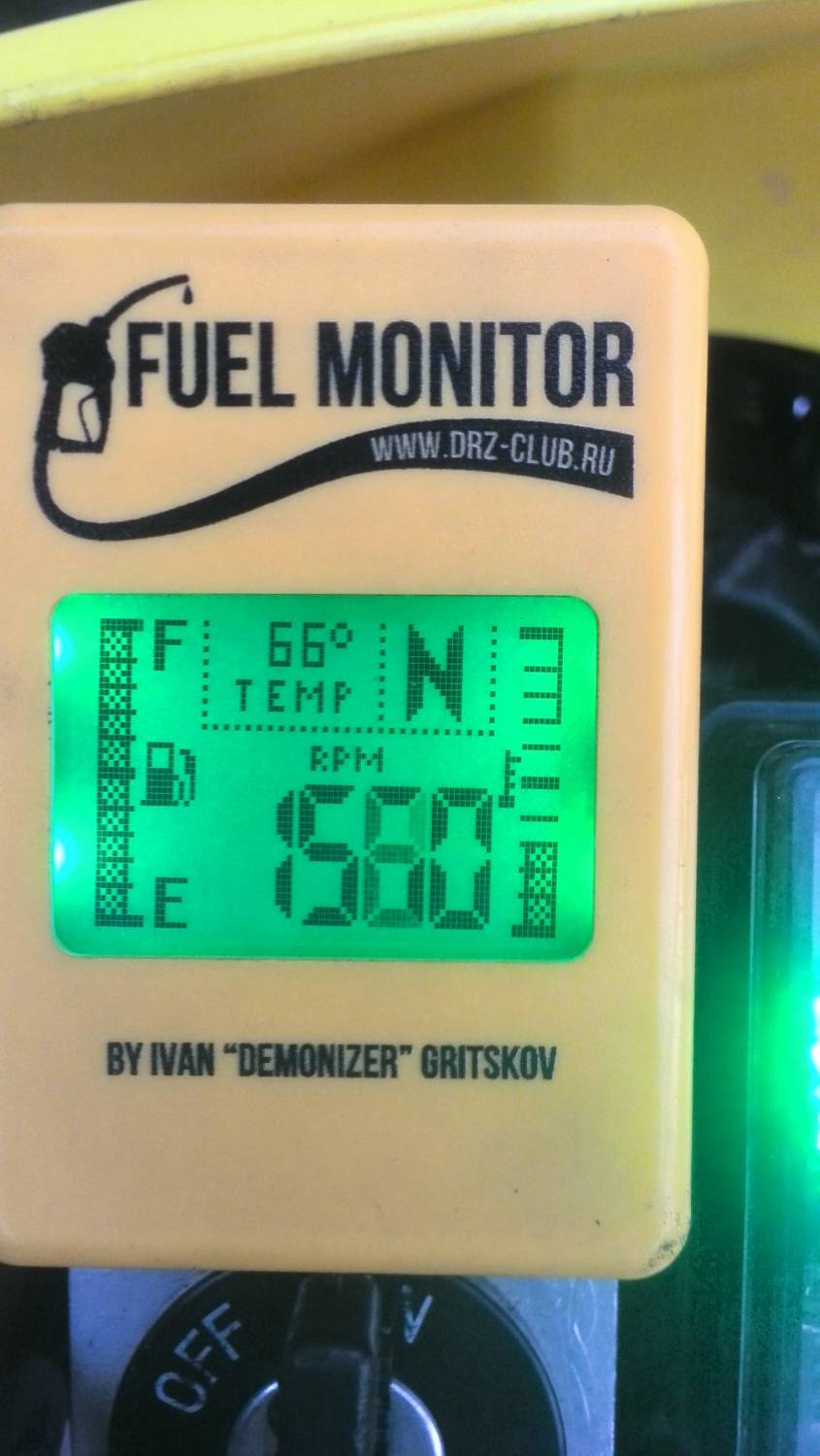

Вчера прикрутил датчик температуры двигателя.
Всё ок, но температура на впуске отличается от температуры антифриза градусов на 10, видимо, сказывается охлаждение всасываемой смесью. Вентилятор сработал при 80+ Сегодня перекручу датчик на корпус термостата.




Несмотря на то, что заказал датчики давления ещё до нг, они до сих пор в пути %)

Пока они не пришли, очередь записавшихся остаётся в силе.
Тем не менее, примерно половина списка так и не отозвалась.
Повторюсь: ещё есть время отметиться, дело не в предоплате, хотя бы отпишитесь, нужен или не нужен, ибо есть желающие, которые в этот список не попали
Прикрепления: 5096851.jpg(119.5 Kb) · 2262506.jpg(97.1 Kb)


Сообщение отредактировал demonizer - Ср, 02.03.2016, 07:22
