Форум владельцев Suzuki DRZ » Техника: DR-Z400 » Двигатель и трансмиссия » поршневые кольца (как их расположить)
поршневые кольца
Endyr1st Дата: Пн, 26.12.2011, 19:56 | Сообщение # 1

Освоился
Группа: Свой
Мотоцикл: SUZUKI DR-Z400S
Город: Екатеринбург
Сообщений: 128
Репутация: 0 ±
Статус: Offline
как расположить кольца на поршне, а точнее в какую сторону располагать зазоры колец???
мануал читал, но ни фига не понял sad есть у кого фотка или кто может нарисовать


изготовление виниловых наклеек для любой сферы применения!

Dimaest Дата: Пн, 26.12.2011, 20:33 | Сообщение # 2

Проходящий сквозь стены
Группа: Свой
Мотоцикл: 300 EXC
Город: Tallinn
Сообщений: 2671
Мой статус в Skype
Статус: Offline
замки колец надо ставить в разные стороны!... главное не перепутай верх-низ кольца

Endyr1st Дата: Пн, 26.12.2011, 21:43 | Сообщение # 3

Освоился
Группа: Свой
Мотоцикл: SUZUKI DR-Z400S
Город: Екатеринбург
Сообщений: 128
Репутация: 0 ±
Статус: Offline
понятно что в разные, но в определённые стороны! вот в какие????

изготовление виниловых наклеек для любой сферы применения!

Dimaest Дата: Пн, 26.12.2011, 22:58 | Сообщение # 4

Проходящий сквозь стены
Группа: Свой
Мотоцикл: 300 EXC
Город: Tallinn
Сообщений: 2671
Мой статус в Skype
Статус: Offline
в любые разные стороны!))) чтоб одинаковый угол был

MAXIMUS Дата: Вт, 27.12.2011, 02:10 | Сообщение # 5

Давно не был
Группа: Свой
Мотоцикл: DR-Z 400 SМ
Город: Калининград 39RUS
Сообщений: 187
Репутация: 1 ±
Статус: Offline
Я ставил нос корма и так же с маслосъёмным, верхнюю половинку левый борт, нижнюю половинку правый борт, вообще тут на 4т это не особо актуально в отличии от 2т где замки колец в коксы заводить надо на поршне, чтоб каналах цилиндра их не заломало

что проёб@но и прохUячено то на дело потрачено !

Dimaest Дата: Вт, 27.12.2011, 02:23 | Сообщение # 6

Проходящий сквозь стены
Группа: Свой
Мотоцикл: 300 EXC
Город: Tallinn
Сообщений: 2671
Мой статус в Skype
Статус: Offline
MAXIMUS, сразу видно, морская душа cool
а как замки ставить- без разницы.. хошь перпендикулярно, а хош наискось... они всё равно там на месте долго не стоят.
про 2т это другая песня

GERCOGSPB Дата: Вт, 27.12.2011, 09:17 | Сообщение # 7

DRаZнилка
Группа: Свой
Мотоцикл: CRF450X & CRF250R
Город: СПб
Сообщений: 553
Репутация: 8 ±
Статус: Offline
Endyr1st, в мануале же все написано:
Верхнее кольцо - зазор сзади поршня(смотрит на впуск)
Среднее кольцо - зазор слева на 120 градусов от верхнего кольца
Маслосъемное нижнее кольцо, оно состоит из 3 колец, 2-а одинаковых плоских и посередине между ними кольцо/гармошка - зазор гармошки как и у верхнего кольца сзади поршня(смотрит на впуск), зазоры плоских одинаковых колец справа на 120 градусов от верхнего кольца.
Quote (Dimaest)
а как замки ставить- без разницы.. хошь перпендикулярно, а хош наискось... они всё равно там на месте долго не стоят.

И все же лучше поставить по мануалу, чтобы взрывные газы меньше попадали в картер, неужели так сложно?!


ИЖ Планета5 -> Suzuki Bandit400 -> Suzuki GSX750R -> DRZ400S(17/17) -> DRZ434S(17/17,21/19) -> HondaXR650R -> CRF450X+CRF250R

Endyr1st Дата: Вт, 27.12.2011, 13:08 | Сообщение # 8

Освоился
Группа: Свой
Мотоцикл: SUZUKI DR-Z400S
Город: Екатеринбург
Сообщений: 128
Репутация: 0 ±
Статус: Offline

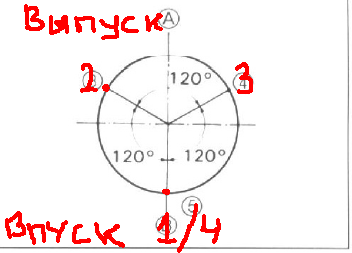

1(компрессионное) понятно, 2 (второе) тоже понятно, потом 3 (первое маслосъёмное) понятно, 4 (кольцо/гармошка), а 5 (второе плоское кольцо) куда?
Прикрепления: 8885828.bmp(261Kb)


изготовление виниловых наклеек для любой сферы применения!

Dimaest Дата: Вт, 27.12.2011, 14:36 | Сообщение # 9

Проходящий сквозь стены
Группа: Свой
Мотоцикл: 300 EXC
Город: Tallinn
Сообщений: 2671
Мой статус в Skype
Статус: Offline
Quote (Endyr1st)
4 (кольцо/гармошка), а 5 (второе плоское кольцо) куда

ну ты даёшь! гармошка на "между ног", а плоские 3 и 5 на правый радиатор ... может так яснее wink

GERCOGSPB Дата: Вт, 27.12.2011, 17:50 | Сообщение # 10

DRаZнилка
Группа: Свой
Мотоцикл: CRF450X & CRF250R
Город: СПб
Сообщений: 553
Репутация: 8 ±
Статус: Offline
Endyr1st, все правильно нарисовал, а 5-ое как и 3-е туда же, хотя Dimaest уже ответил на тваой вопрос smile

ИЖ Планета5 -> Suzuki Bandit400 -> Suzuki GSX750R -> DRZ400S(17/17) -> DRZ434S(17/17,21/19) -> HondaXR650R -> CRF450X+CRF250R

Endyr1st Дата: Ср, 28.12.2011, 10:59 | Сообщение # 11

Освоился
Группа: Свой
Мотоцикл: SUZUKI DR-Z400S
Город: Екатеринбург
Сообщений: 128
Репутация: 0 ±
Статус: Offline
GERCOGSPB, Dimaest,
спасибо за помощь!


изготовление виниловых наклеек для любой сферы применения!

alex_u1 Дата: Ср, 28.12.2011, 18:23 | Сообщение # 12

Бывает тут
Группа: Свой
Мотоцикл: DR-Z 400K1 USA
Город: 125, Находка
Сообщений: 20
Репутация: 0 ±
Статус: Offline

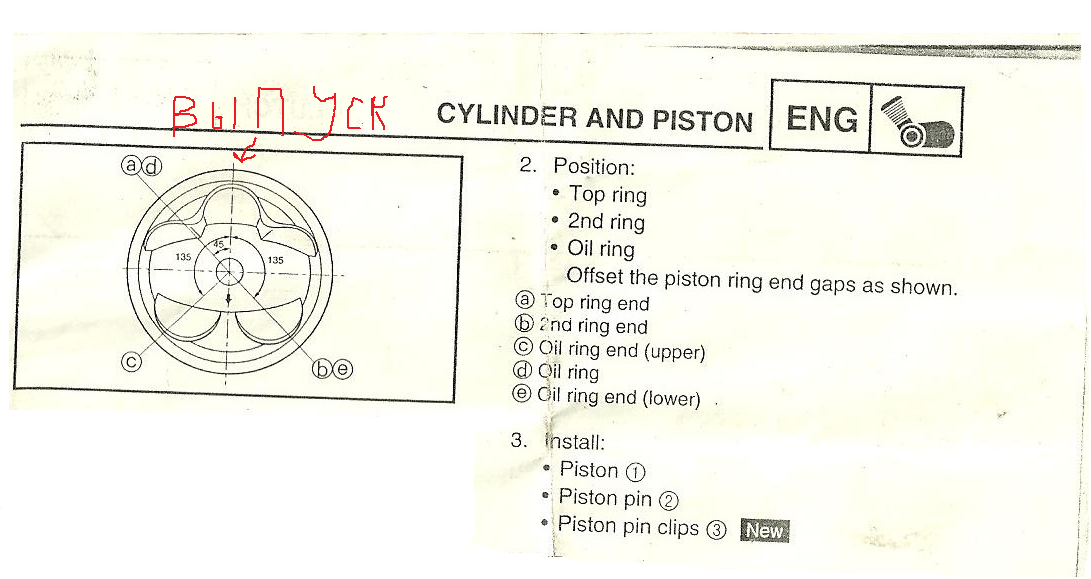

Как то так. На ХТ 400 ставил так,
Прикрепления: 3268762.png(425Kb)


Сообщение отредактировал alex_u1 - Ср, 28.12.2011, 18:32

Endyr1st Дата: Ср, 28.12.2011, 18:40 | Сообщение # 13

Освоился
Группа: Свой
Мотоцикл: SUZUKI DR-Z400S
Город: Екатеринбург
Сообщений: 128
Репутация: 0 ±
Статус: Offline
была у меня XT400 в мануале на фотке, там поршень от двигла с 5 клапанной головкой. а у XT 4клапана.
буду по мануалу ставить


изготовление виниловых наклеек для любой сферы применения!
