DC-CDI
demonizer Дата: Вт, 23.11.2010, 11:12 | Сообщение # 16

DR.Zло
Группа: Свой
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3269
Мой статус в Skype
Статус: Offline
wenpaxan, конечно, с китайцами трудно конкурировать по дешевизне, но что касается родных мозгов...
На данный момент я потратил денег на девайс 130р. (алчные местные электробарыги содрали аж по 50р за at89c2051))), семистор купил за 30р, трансформатор выковырял из старого телика, остальное все у меня есть на работе халявное, ибо мы частенько собираем различные девайсы для нужд потребителя...доводчики, центральные замки, системы запуска двигателя, турботаймеры и т.п. Все это есть китайское, по доступной цене, но иногда заказчик хочет эксклюзив, с тем набором функций, которые нужны только ему, для его конкретного автомобиля и его конкретного оборудования. так что, такие фишки серийно не делаются, потому и аналогов у китайцев нет.
Примерная сумма для сборки CDI - 500р, но это с запасом. по окончании оглашу точную сумму.

Гораздо больше стоит затраченное время, но я все же программист, хоть и работаю в автосервисе, для меня - дело чести решить эту задачу.
wenpaxan, надеюсь, ответил на твой вопрос))
Почитал твои статьи - молодцом!
хотя, кренкой питать светодиоды - не самое удачное решение - лучше применить ШИМ и драйвер, тогда из диодов можно будет выжать все, без риска их пожечь. Да и КПД гораздо больше, чем у кренки, радиатор не понадобится)))
если бюджет всего этого дела 2000р - пойду молиться за здравие местных барыг на радиорынке, оказывается, не такие уж они и барыги, судя по Вашим ценам wink )))


demonizer Дата: Вт, 23.11.2010, 22:38 | Сообщение # 17

DR.Zло
Группа: Свой
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3269
Мой статус в Skype
Статус: Offline
работа кипит)))

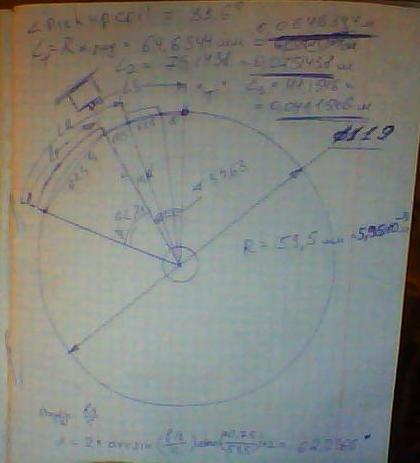

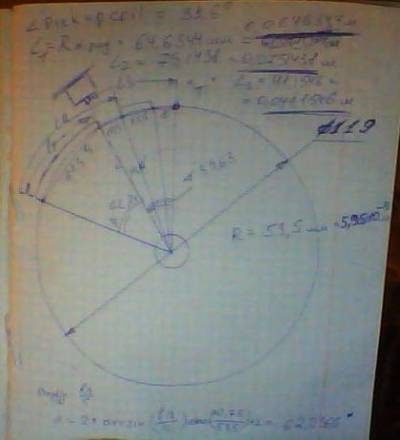

Собрал исходные данные для программы - углы и длины, пришлось вспомнить геометрию и кинематику, пора бросать курить, десять лет назад - на зубок все формулы знал(((
Качество фото - г... снимал камерой ноута, но это и не интересно, думаю, важен результат)))
Прикрепления: 3573942.jpg(19Kb)

wenpaxan Дата: Ср, 24.11.2010, 17:30 | Сообщение # 18

Освоился
Группа: Свой
Мотоцикл: DRZ400sm
Город: Масква
Сообщений: 225
Репутация: 0 ±
Статус: Offline
Quote (demonizer)
хотя, кренкой питать светодиоды - не самое удачное решение - лучше применить ШИМ и драйвер, тогда из диодов можно будет выжать все, без риска их пожечь. Да и КПД гораздо больше, чем у кренки, радиатор не понадобится))) если бюджет всего этого дела 2000р - пойду молиться за здравие местных барыг на радиорынке, оказывается, не такие уж они и барыги, судя по Вашим ценам )))

Соглесен - решение про КРЕН не самое правильное, но с резисторами , ка кделают многие - еще более неправильно, а что такое ШИМ - даже не догадываюсь... драйвер - программа?
Детальки закупаю в чип и дип.... цены удивительно кусачие за всякую мелочь.
На рынке закупать сложно - барыги строят из себя всезнающих богов и с простыми смертными, которые в деталях шарят на уровне продвинутого дилетанта общаться не хотят smile


demonizer Дата: Ср, 24.11.2010, 18:07 | Сообщение # 19

DR.Zло
Группа: Свой
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3269
Мой статус в Skype
Статус: Offline
wenpaxan, это да, в чип-дипе давно не тарюсь.
На рынке - просто даю листочек, тыкаю пальцем и грю: "Это!", чтобы без лишних разговоров.
ШИМ- Широтно-импульсная модуляция.

Garry Дата: Ср, 24.11.2010, 19:07 | Сообщение # 20

Постоянно тут
Группа: Свой
Мотоцикл: Suzuki DL650A
Город: 96
Сообщений: 723
Репутация: 6 ±
Статус: Offline
Quote (demonizer)
лучше применить ШИМ и драйвер, тогда из диодов можно будет выжать все
demonizer, не мог бы ссылочку какунибудь по этому поводу, а то хотели светильников в мастерской понавесить , а питать думаю чем лутше?

demonizer Дата: Ср, 24.11.2010, 19:56 | Сообщение # 21

DR.Zло
Группа: Свой
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3269
Мой статус в Skype
Статус: Offline
Garry, Допустим, вот
http://www.maxim-ic.com/app-notes/index.mvp/id/3326

Все зависит от кол-ва светодиодов, их параметров (номинального тока и напряжения)
но для освещения я бы не парился и поставил обычные лампочки


Garry Дата: Ср, 24.11.2010, 20:02 | Сообщение # 22

Постоянно тут
Группа: Свой
Мотоцикл: Suzuki DL650A
Город: 96
Сообщений: 723
Репутация: 6 ±
Статус: Offline
ну пока думали переносные сделать. Арендодатели дорого электроэнергию продають, БАРЫГИ так сказать smile

wenpaxan Дата: Чт, 25.11.2010, 08:02 | Сообщение # 23

Освоился
Группа: Свой
Мотоцикл: DRZ400sm
Город: Масква
Сообщений: 225
Репутация: 0 ±
Статус: Offline
Quote (demonizer)
Garry, Допустим, вот http://www.maxim-ic.com/app-notes/index.mvp/id/3326 Все зависит от кол-ва светодиодов, их параметров (номинального тока и напряжения) но для освещения я бы не парился и поставил обычные лампочки

demonizer, я так понимаю что микроконтролер МАХ еще и программировать надо? а это значит надо ассемблер знать и програматор соорудить....


demonizer Дата: Чт, 25.11.2010, 09:20 | Сообщение # 24

DR.Zло
Группа: Свой
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3269
Мой статус в Skype
Статус: Offline
wenpaxan, хе, да нет, это не программируемая логика - это всего лишь драйвер для светодиодов wink

demonizer Дата: Пт, 26.11.2010, 00:15 | Сообщение # 25

DR.Zло
Группа: Свой
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3269
Мой статус в Skype
Статус: Offline
В продолжение темы...
программа готова
Пошел по стопам японцев biggrin - считываю время импульса, вычисляю угловую скорость, а из нее - угол в радианах, ну и соответственно, перевожу в градусы)))

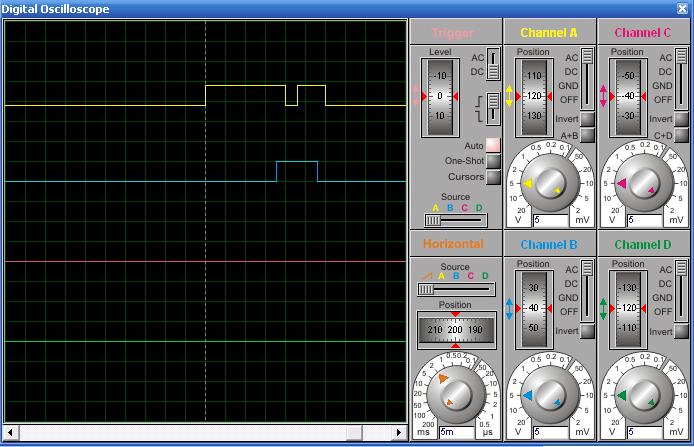

На верхней осциллограмме - вращение коленвала, на нижней - момент зажигания.
УОЗ 2,2 градуса при 800об/мин.

Не знаю, правильно это или нет, но кривая показала это значение, если при 1500 УОЗ = 7
Завтра буду пробовать все это на моте

Прикрепления: 0802071.jpg(69Kb)

самоделкин Дата: Пт, 26.11.2010, 10:25 | Сообщение # 26

Освоился
Группа: Свой
Мотоцикл: 400
Город: Казань
Сообщений: 102
Репутация: 1 ±
Статус: Offline
пипец hands скорей бы завтра!!!

demonizer Дата: Пн, 29.11.2010, 07:31 | Сообщение # 27

DR.Zло
Группа: Свой
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3269
Мой статус в Skype
Статус: Offline
Всю ночь сидел!
АЛИЛУЙЯ!!!
ОН ЗАВЕЛСЯ!!!!
Прикрепления: 5859043.jpg(16Kb)

самоделкин Дата: Пн, 29.11.2010, 17:54 | Сообщение # 28

Освоился
Группа: Свой
Мотоцикл: 400
Город: Казань
Сообщений: 102
Репутация: 1 ±
Статус: Offline
а как работает то , нормально ???? не томиииииииииииииии!!

demonizer Дата: Пн, 29.11.2010, 20:05 | Сообщение # 29

DR.Zло
Группа: Свой
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3269
Мой статус в Skype
Статус: Offline
До средних оборотов все ровно и четко, дальше нужно корректировать угол, но это уже мелочи)))

abrazive Дата: Пн, 29.11.2010, 21:13 | Сообщение # 30

Освоился
Группа: Свой
Мотоцикл: WR400F-DRZ400S
Город: Белгород
Сообщений: 241
Репутация: 36 ±
Статус: Offline
респект demonizer, - ты УМИЩЕ
