Помогите люди добрые , работает и не гаснет приборка.
Garry Дата: Пн, 06.12.2010, 21:31 | Сообщение # 1

Постоянно тут
Группа: Свой
Мотоцикл: Suzuki DL650A
Город: 96
Сообщений: 723
Репутация: 6 ±
Статус: Offline

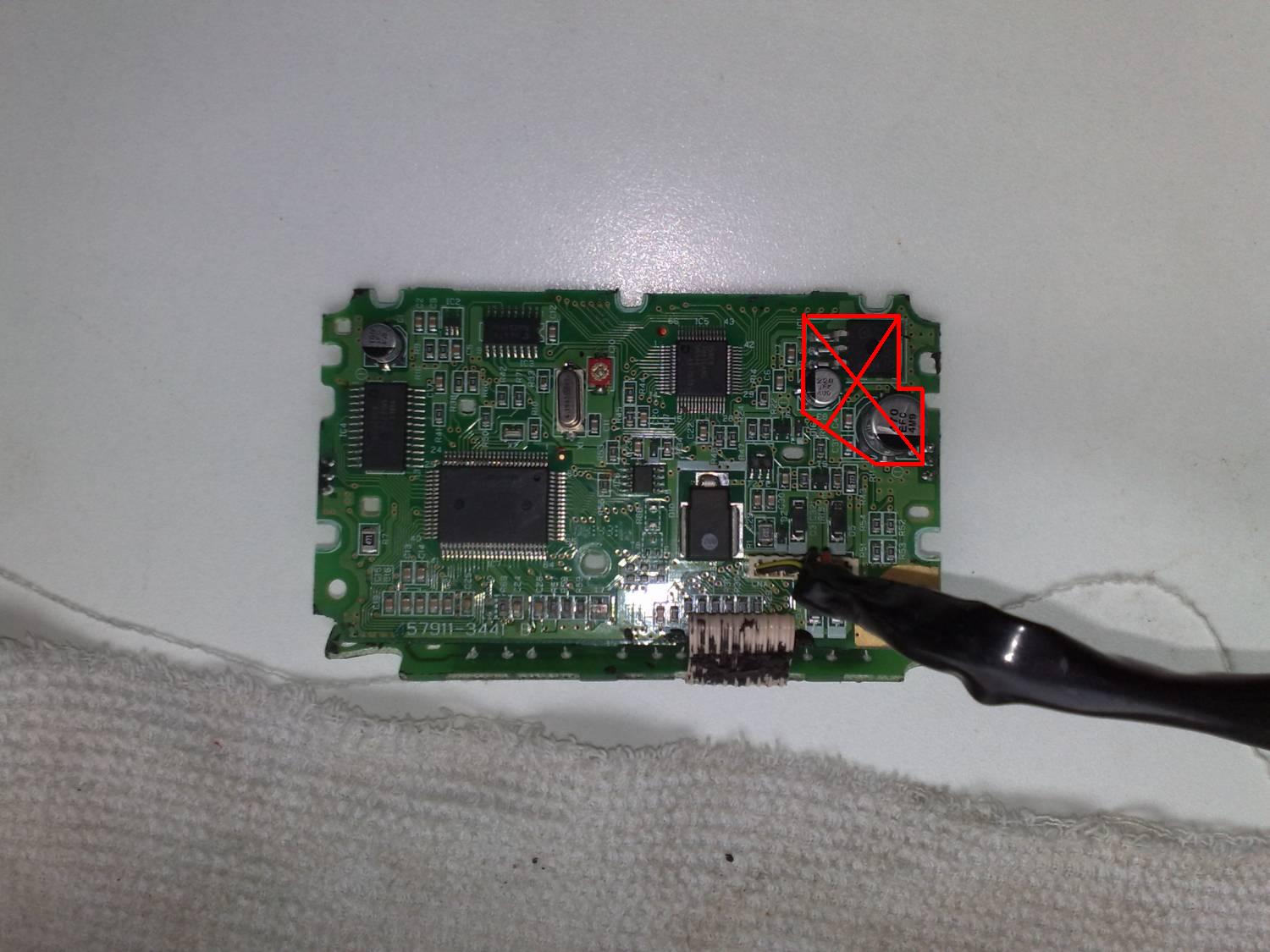

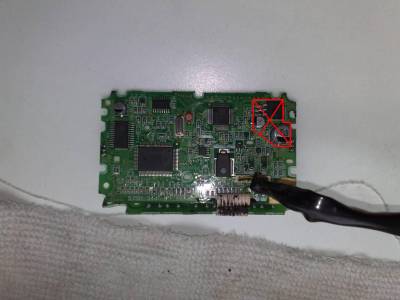

проблема была изначально, только счас собрался делать. При выключении зажигания не гаснут сами цифры (подсветка гаснет), но иногда на время всётаки погаснут, а потом так и горят , пока аккум не отсоединишь. Прежний хозяин....кхм... промолчу, не сознался, что нижняя часть корпуса была проломлена и "отремонтирована " путём заливки какойто сильно затвердевшей смолой. Смола протекла через трещину и склеила крышку с платой в этом месте:

залив энто место насмерть. Я конечно могу начать "расковыривать" это место, но может проблема гдето на поверхности?

Добавлено (06.12.2010, 21:31)
---------------------------------------------
Ёёкарныбабай! надо было в " Электрике" тему то создавать fool

Прикрепления: 3536016.jpg(161Kb)

demonizer Дата: Пн, 06.12.2010, 22:11 | Сообщение # 2

DR.Zло
Группа: Модератор
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3470
Мой статус в Skype
Статус: Offline
какой поверхности? насколько я понял, плата со стороны компонентов (как на фото), приклеена каким-то компаундом к тыльной части корпуса приборной панели?
т.е. доступ к плате есть только со стороны экрана?
и еще:
цифры не гаснут все или только одометра?


Сообщение отредактировал demonizer - Пн, 06.12.2010, 22:18

Garry Дата: Пн, 06.12.2010, 22:38 | Сообщение # 3

Постоянно тут
Группа: Свой
Мотоцикл: Suzuki DL650A
Город: 96
Сообщений: 723
Репутация: 6 ±
Статус: Offline
да,вот это место, обведённое красным и перечёркнутое залито компаундом на всю высоту до крышки, которая соответственно приклеилась. И доступ только со стороны экрана. Цифры не гаснут все.

Добавлено (06.12.2010, 22:38)
---------------------------------------------
Только вот на фотке(справа) я вижу конденсатор, довольно высокий, а у меня там между платой и крышкой всего миллиметров 6 наберётся.Или может он такой высоты и есть?

Сообщение отредактировал Garry - Пн, 06.12.2010, 22:39

demonizer Дата: Пн, 06.12.2010, 22:54 | Сообщение # 4

DR.Zло
Группа: Модератор
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3470
Мой статус в Skype
Статус: Offline
Garry, это плохо. со стороны экрана не сделать ничего, со стороны компонентов - есть шанс, стабилизатор питания (квадратная хрень с тремя лапками) от платы так просто не оторвется, она припаяна на всю площадь. плата является для нее теплоотводом, причем, с двух сторон, а вот электролиты (алюминиевые бочонки), отвалятся на ура, т.к. держатся лишь на двух маленьких лапках, но, поскольку, японцы - не китайцы и используют качественный припой, электролиты потянут за собой дорожки, к которым они припаяны, т.о. один небольшая неисправность перерастет в большой геморрой.

Второй вариант - выпилить бормашиной часть корпуса, которая прилипла к плате, т.к. там лишь стабилизатор с фильтрами - неисправность там исключена.
Скорее всего она кроется либо в ключевых транзисторах, либо вообще в месте входа проводов в плату.

Не проверял напряжения, приходящие на приборку? нет паразитного напряжения на оранжевом проводе при выключенном зажигании?

Добавлено (06.12.2010, 22:54)
---------------------------------------------

Quote (Garry)
Только вот на фотке(справа) я вижу конденсатор, довольно высокий, а у меня там между платой и крышкой всего миллиметров 6 наберётся.Или может он такой высоты и есть?

7-8мм

Garry Дата: Пн, 06.12.2010, 22:58 | Сообщение # 5

Постоянно тут
Группа: Свой
Мотоцикл: Suzuki DL650A
Город: 96
Сообщений: 723
Репутация: 6 ±
Статус: Offline
Quote (demonizer)
нет паразитного напряжения на оранжевом проводе при выключенном зажигании
а вот это уже не помню, проверял ли, вообщем пойду на днях проверю. Если всё в порядке, тоды, как я понял, буду потихоньку убирать этот компаунд. demonizer, а конденсатор то действительно такой низкий - 6мм, на фото вроде высоким кажется, или мож у меня его там вообще нет ?

demonizer Дата: Пн, 06.12.2010, 23:08 | Сообщение # 6

DR.Zло
Группа: Модератор
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3470
Мой статус в Skype
Статус: Offline
Garry, все может быть) корпуса одинаковые, глянь на мою приборку:
http://www.drz-club.ru/_fr/10/3680156.jpg
Помещается же)

Garry Дата: Пн, 06.12.2010, 23:17 | Сообщение # 7

Постоянно тут
Группа: Свой
Мотоцикл: Suzuki DL650A
Город: 96
Сообщений: 723
Репутация: 6 ±
Статус: Offline
demonizer, а на нижней крышке углубления под эти детали нет? А то у меня это место залито, и не поймёшь чего тут было.

Добавлено (06.12.2010, 23:17)
---------------------------------------------
И какая ёмкость у этих электролитов?


demonizer Дата: Пн, 06.12.2010, 23:22 | Сообщение # 8

DR.Zло
Группа: Модератор
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3470
Мой статус в Skype
Статус: Offline
Garry,

Добавлено (06.12.2010, 23:22)
---------------------------------------------

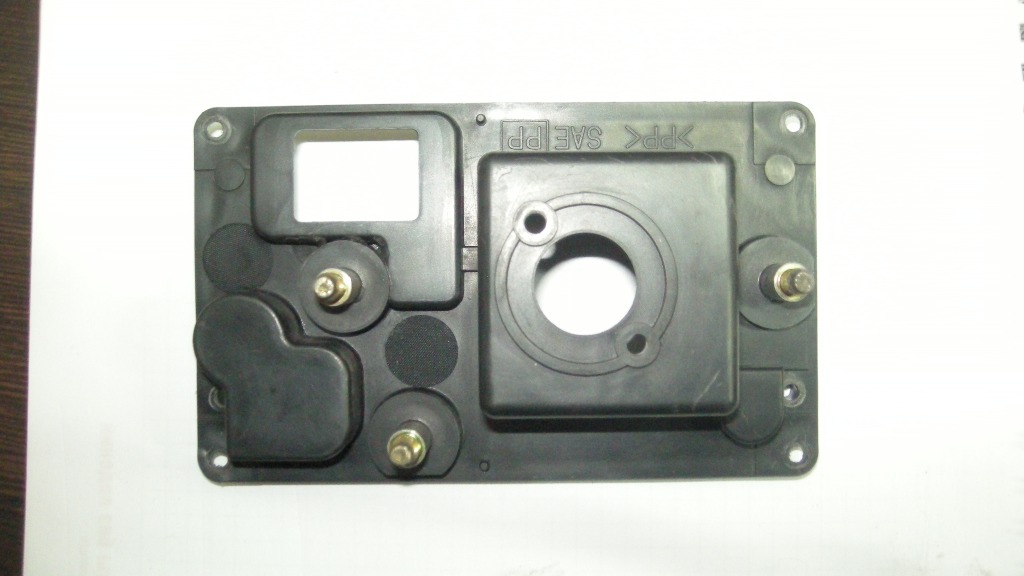

Едритьпедрить! ну фотки же есть...
http://www.drz-club.ru/_fr/5/0374071.jpg
http://www.drz-club.ru/_fr/10/2862322.jpg
220мкФ х 6в
470мкФ х 16в

Прикрепления: 6956790.jpg(89Kb)


Сообщение отредактировал demonizer - Пн, 06.12.2010, 23:24

Garry Дата: Пн, 06.12.2010, 23:31 | Сообщение # 9

Постоянно тут
Группа: Свой
Мотоцикл: Suzuki DL650A
Город: 96
Сообщений: 723
Репутация: 6 ±
Статус: Offline
Ну вот, а у меня слева внизу этого выступа под кондёр то и нету! Походу обломали демоны вместе с конденсатором, и всё залили.

Добавлено (06.12.2010, 23:31)
---------------------------------------------

Quote (demonizer)
Едритьпедрить! ну фотки же есть... http://www.drz-club.ru/_fr/5/0374071.jpg http://www.drz-club.ru/_fr/10/2862322.jpg
отстал я от цивилизации, эт теперь так мкФ обозначают.... запишем. biggrin

demonizer Дата: Пн, 06.12.2010, 23:33 | Сообщение # 10

DR.Zло
Группа: Модератор
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3470
Мой статус в Skype
Статус: Offline
Garry, тады ой( сочувствую

Добавлено (06.12.2010, 23:33)
---------------------------------------------

Quote (Garry)
отстал я от цивилизации, эт теперь так мкФ обозначают....

не только, но в данном случае так)

Garry Дата: Пн, 06.12.2010, 23:35 | Сообщение # 11

Постоянно тут
Группа: Свой
Мотоцикл: Suzuki DL650A
Город: 96
Сообщений: 723
Репутация: 6 ±
Статус: Offline
Quote (demonizer)
тады ой( сочувствую
Та ничо, теперь главное лишнего от платы не отпилить. smile

demonizer Дата: Пн, 06.12.2010, 23:35 | Сообщение # 12

DR.Zло
Группа: Модератор
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3470
Мой статус в Skype
Статус: Offline
А еще на плате есть диод огроменный - призванный защитить приборку от переполюсовки аккума методом сжигания предохранителя))) такую же фишку я сделал в своем CDI

Garry Дата: Пн, 06.12.2010, 23:42 | Сообщение # 13

Постоянно тут
Группа: Свой
Мотоцикл: Suzuki DL650A
Город: 96
Сообщений: 723
Репутация: 6 ±
Статус: Offline
Quote (demonizer)
диод огроменный
Это который как стабилизатор выглядит, и насмерть припаян к плате?

demonizer Дата: Пн, 06.12.2010, 23:51 | Сообщение # 14

DR.Zло
Группа: Модератор
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3470
Мой статус в Skype
Статус: Offline
Garry, именно)
