Электрическая схема DR-Z400
Леха_Курс Дата: Ср, 24.06.2009, 11:01 | Сообщение # 1

Заглянул
Группа: Новичок
Мотоцикл: KTM 300 EXC
Город: Псков (60), иногда 25й регион
Сообщений: 9
Репутация: 0 ±
Статус: Offline
В файлы не удалось залить - админы, перезалейте
Дали ссылки на сабж: Электрическая схема (Wiring diagram) DR-Z400

DR-Z400
http://images6.theimagehosting.com/albums/25068/drz400.JPG

DR-Z400E 2000 - по н.в. (иль по 2007?)
http://images6.theimagehosting.com/albums/25068/drz400e_2000on.jpg

DR-Z400S 2000 - 2004
http://images6.theimagehosting.com/albums/25068/drz400s.JPG

DR-Z400S&SM 2005 - по н.в
http://images6.theimagehosting.com/albums/25068/drz400s-sm.05on.JPG

Добавлено (24-Июн-2009, 11:01)
---------------------------------------------
P.S.: Электрические схемы эти и всяких других пепелацев тут:
http://www.bikechatforums.com/viewtopic.php?p=1444474


Ezdun Дата: Ср, 19.08.2009, 11:56 | Сообщение # 2

Бывает тут
Группа: Свой
Мотоцикл:
Город:
Сообщений: 10
Репутация: 0 ±
Статус: Offline
Quote

Добавлено (24-Июн-2009, 11:01)
---------------------------------------------
P.S.: Электрические схемы эти и всяких других пепелацев тут:
http://www.bikechatforums.com/viewtopic.php?p=1444474

Ценная ссылочка. Спасибо!

Ghost Дата: Пт, 28.01.2011, 10:41 | Сообщение # 3

Часто заходит
Группа: Коммерческий рекламодатель
Мотоцикл: KTM 250 EXC
Город: Вологда (35)
Сообщений: 257
Репутация: 32 ±
Статус: Offline
Товарищи, КТО УСПЕЛ СЕБЕ СКАЧАТЬ СХЕМУ - ПОДЕЛИТЕСЬ ПЛЗ, ОЧЕНЬ ХОЧЕТСЯ СХЕМКУ, а ссылки уже не работают.

ReadyToDirt.ru - все для мотоциклов эндуро / кросс / Dual sport

Я разбивал аппараты и покруче!!!
(с) Зигзаг Маккряк

Wert Дата: Пт, 28.01.2011, 11:59 | Сообщение # 4

Зампотех
Группа: Свой
Мотоцикл: DR-Z400S
Город: Mck
Сообщений: 145
Репутация: 0 ±
Статус: Offline
В личку почту напиши, сброшу.
или так

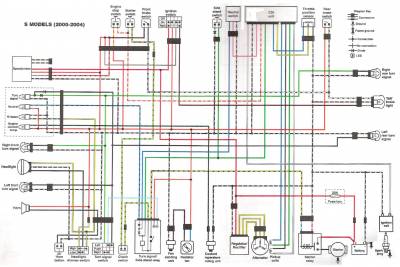

Прикрепления: 2969980.jpg(196Kb)


Сообщение отредактировал Wert - Пт, 28.01.2011, 12:01

Ghost Дата: Пт, 28.01.2011, 13:01 | Сообщение # 5

Часто заходит
Группа: Коммерческий рекламодатель
Мотоцикл: KTM 250 EXC
Город: Вологда (35)
Сообщений: 257
Репутация: 32 ±
Статус: Offline
Оп-па, спасибо.

ReadyToDirt.ru - все для мотоциклов эндуро / кросс / Dual sport

Я разбивал аппараты и покруче!!!
(с) Зигзаг Маккряк

trotskyi Дата: Ср, 25.05.2011, 22:54 | Сообщение # 6

Освоился
Группа: Завсегдатай
Мотоцикл: S
Город: Ялта
Сообщений: 152
Репутация: 3 ±
Статус: Offline
Подскажите плиз
что за примочка под десятой позицией?
http://www.cyclepartsnation.com/pages/OemParts?aribrand=SUZ#/Suzuki/DR-Z400E_%282007%29/WIRING_HARNESS/022070003/56022070031

Wert Дата: Чт, 26.05.2011, 13:17 | Сообщение # 7

Зампотех
Группа: Свой
Мотоцикл: DR-Z400S
Город: Mck
Сообщений: 145
Репутация: 0 ±
Статус: Offline
10 37820-36E00 SWITCH ASSY, ENGINE STOP

остановка двигателя при падении, если правильно понял

demonizer Дата: Чт, 26.05.2011, 13:45 | Сообщение # 8

DR.Zло
Группа: Модератор
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3559
Мой статус в Skype
Статус: Offline
красная кнопка на руле на правом пульте над кнопкой стартера

trotskyi Дата: Пт, 27.05.2011, 09:10 | Сообщение # 9

Освоился
Группа: Завсегдатай
Мотоцикл: S
Город: Ялта
Сообщений: 152
Репутация: 3 ±
Статус: Offline
спасибо!
ммм... просто у меня (Ешка) с одним пультом слева...
этот разъём в воздухе, и всё работает..
Короче это глушилка? правильно? ну то есть как сказал Wert стоп двигателя..

demonizer Дата: Пт, 27.05.2011, 11:25 | Сообщение # 10

DR.Zло
Группа: Модератор
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3559
Мой статус в Skype
Статус: Offline
trotskyi, да.
замкнешь провода разъема и работать не будет.
