regulator/rectifier
mpdrz Дата: Пт, 09.04.2010, 16:55 | Сообщение # 1

Заглянул
Группа: Новичок
Мотоцикл: DRZ 400 S
Город:
Сообщений: 9
Репутация: 0 ±
Статус: Offline
это такая хрень, с ребрами охлаждения прикрученная слева к раме на уровне двигателя, от нее отходит два разъема ( тут все понятно) и три толстых синих провода. вопрос собственно куда прикручиваются эти провода? в сервисном мануале так и не нашёл....ну и еще немного не в тему, так и не понял куда и как крепиться the pair (air supply)? это с левой стороны двигателя к этому дивайсу сверху подходит металлическая трубочка и резиновая трубочка от карбюратора и вниз идет еще толстая резиновая трубка с пластиковой коробочкой на конце (engene 3-65 страница в сервисном мануале) , может через какие то проставки к пластине с помощью которой двигатель крепиться к раме? мотоцикл два года пролежал в разобранном виде в гараже, теперь вот при сборке и возникли эти вопросы...
буду благодарен за ответы wink

Wert Дата: Пт, 09.04.2010, 17:17 | Сообщение # 2

Зампотех
Группа: Свой
Мотоцикл: DR-Z400S
Город: Mck
Сообщений: 145
Репутация: 0 ±
Статус: Offline
Для начала схему покури! smile

Quote
как крепиться the pair (air supply)

по моему ни как не крепится, висит спереди внизу перед движком на той самой металлической трубке.

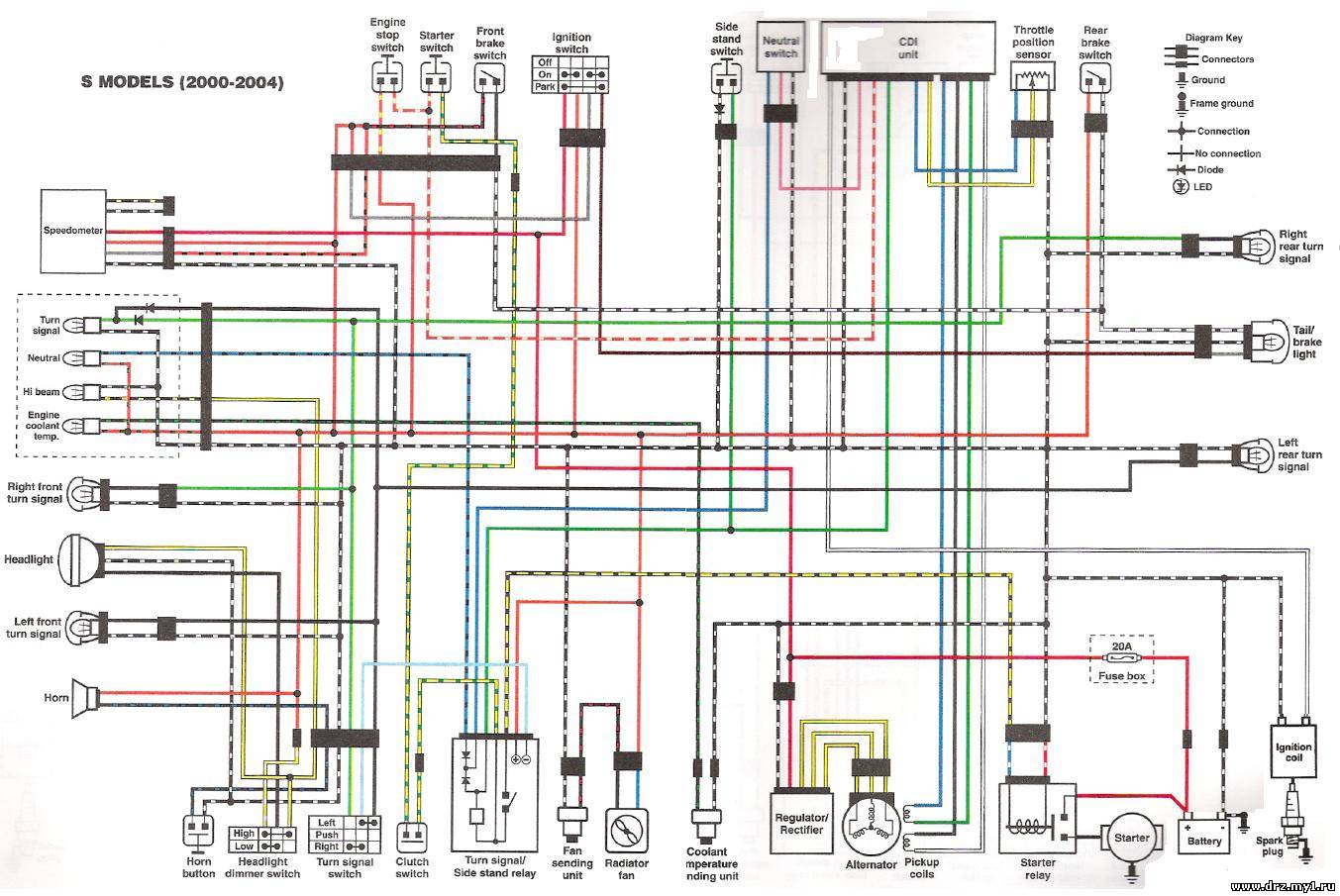

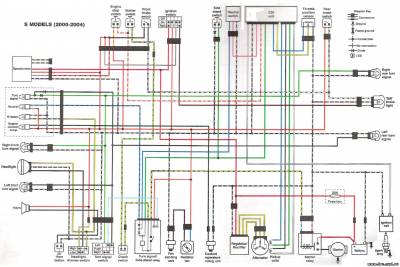

Прикрепления: 8170635.jpg(196Kb)


Сообщение отредактировал Wert - Пт, 09.04.2010, 17:45

Низколетающий Дата: Пт, 09.04.2010, 18:18 | Сообщение # 3

Освоился
Группа: Свой
Мотоцикл: DRZ 400 SM
Город: Самарская область (63) Тольятти
Сообщений: 196
Репутация: 5 ±
Статус: Offline
Quote (Wert)
по моему ни как не крепится, висит спереди внизу перед движком на той самой металлической трубке.

Абсолютно верно: висит под движком между двиглом и зашитой картера. А ты ее вообще выкинь, нафига она нужна?

silka Дата: Пт, 09.04.2010, 18:59 | Сообщение # 4

Бывает тут
Группа: Свой
Мотоцикл: DR-Z400S
Город: Москва, Бибирево
Сообщений: 68
Репутация: 8 ±
Статус: Offline
Хрень под названием "the pair (air supply)" это есть воздушный клапан управляемый разряжением в впускной системе двигателя. В определенных режимах работы двигателя этот клапан открывается и атмосферный воздух из нижней толстой резиновой трубки поступает в
тонкую металлическую трубку, а далее у систему выпуска, "дожигая" всякие там CO и CH.Воздух всасывается в систему выпуска в соответствии с законом Бернулли. Установили эту хрень по требованию европейских начальников, чтобы атмосфера у них становилась лучше. Если вам ихнии
EVRO 1,2,3 и.т.д по барабану, не ставьте все это. На работу двигателя это не влияет. Только обязательно заглушите все трубки! Крепится эта хрень на кронштейне, если память не изменяет, к раме, не уверен, могу уточнить позже.
Что касается регулятора напряжения. Три толстых провода идут от трехфазного генератора переменного тока непосредственно, а на выходе имеется два провода (один масса, другой +14в.).


... и не вздумайте обойтись без рифлётки и шабэра!
натюрлих?

Wert Дата: Сб, 10.04.2010, 15:59 | Сообщение # 5

Зампотех
Группа: Свой
Мотоцикл: DR-Z400S
Город: Mck
Сообщений: 145
Репутация: 0 ±
Статус: Offline
Посмотрел сегодня, сам клапан висит на специальном кронштейне, а кронштейн к раме прикручен.

mpdrz Дата: Сб, 10.04.2010, 17:16 | Сообщение # 6

Заглянул
Группа: Новичок
Мотоцикл: DRZ 400 S
Город:
Сообщений: 9
Репутация: 0 ±
Статус: Offline
спасибо всем кто ответил! кронштейн этот похоже у меня пропотерялся :-( ну да на скорость наверное не повлияет :-) вот тока всеж так и не понял куда провода то крепяться? к генератору? он же как бы внутри двигателя... три толстых синих провода крепяться болтом к этой ребристой коробочке на раме в одной точке,похоже на массу и по схеме я так и не понял. там похоже что крепяться они через разъем, а у меня на конце каждого провода клемма...эх вживую бы глянуть, я в москве.

demonizer Дата: Сб, 10.04.2010, 20:41 | Сообщение # 7

DR.Zло
Группа: Модератор
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3554
Мой статус в Skype
Статус: Offline
фото в студию!

mpdrz Дата: Сб, 10.04.2010, 21:16 | Сообщение # 8

Заглянул
Группа: Новичок
Мотоцикл: DRZ 400 S
Город:
Сообщений: 9
Репутация: 0 ±
Статус: Offline
вот фото

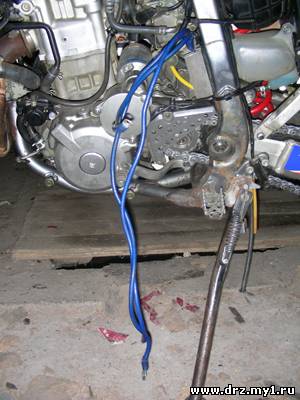

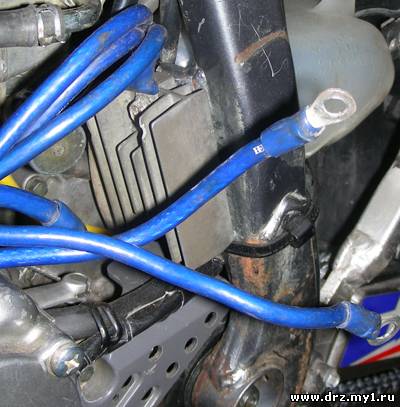

Прикрепления: 3489810.jpg(173Kb) · 3283075.jpg(137Kb)

silka Дата: Сб, 10.04.2010, 21:43 | Сообщение # 9

Бывает тут
Группа: Свой
Мотоцикл: DR-Z400S
Город: Москва, Бибирево
Сообщений: 68
Репутация: 8 ±
Статус: Offline
mpdrz, звони +79037850100, Николай.

... и не вздумайте обойтись без рифлётки и шабэра!
натюрлих?
