Сгорела диодная фара ближний+дальний
Leks Дата: Вс, 25.01.2015, 18:37 | Сообщение # 1

Освоился
Группа: Свой
Мотоцикл: burgman 400 K7
Город: Серпухов М.О.
Сообщений: 235
Репутация: 3 ±
Статус: Offline
Может кто с электриков знает схему устройства данного девайса. Сгорели 2 контролера, прочитать маркировку не реально с них, все что смог найти инфы , вроде это микропроцессор управления ближнего дальнего. Сожгли ее когда просто проверяли на акб автомобиля (где + где - не понятно было) и она погасла совсем, может можно как на прямую за питать или где взять эти детальки подскажите.
фотик старенький... но хоть какие то фото

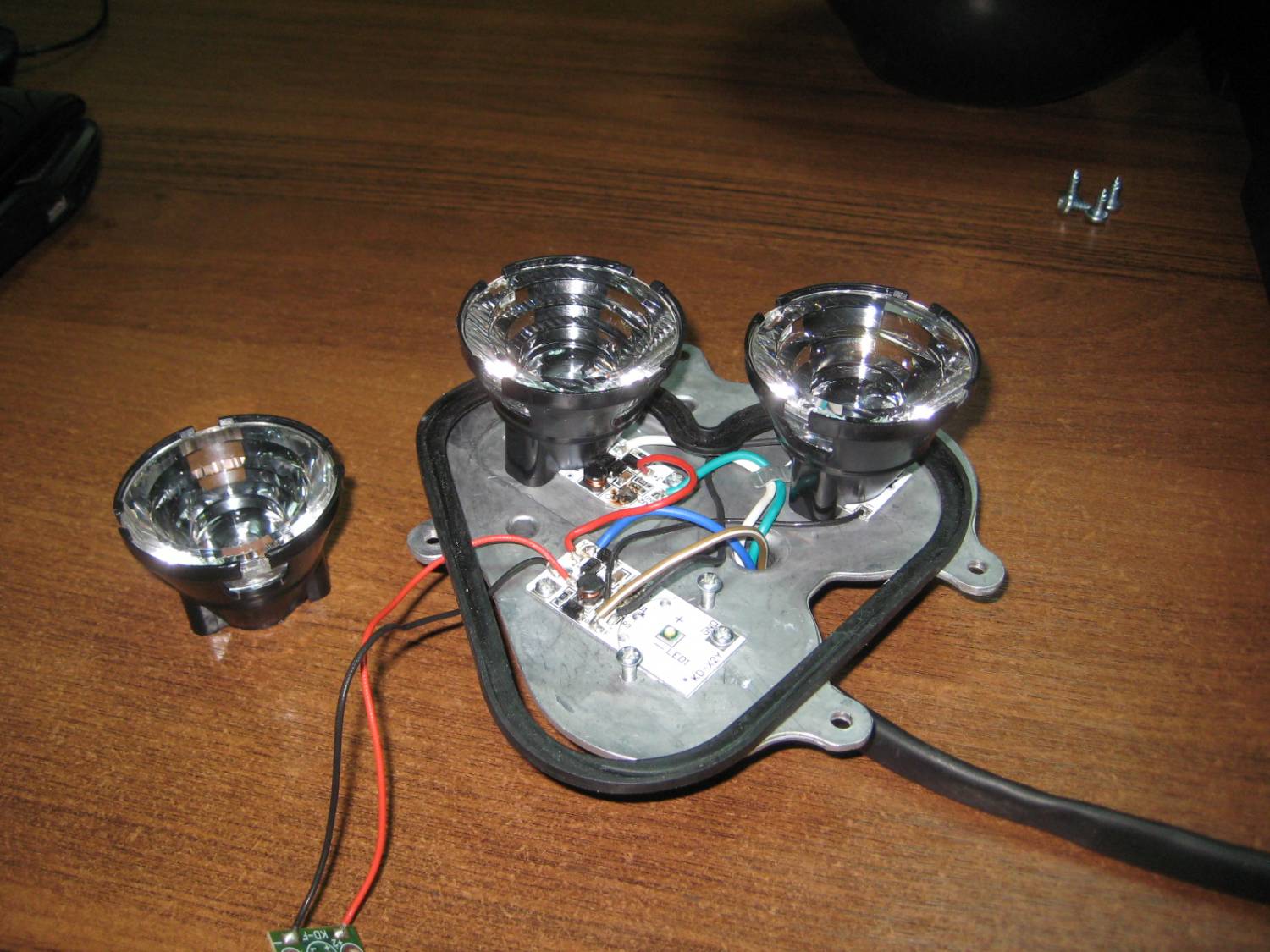

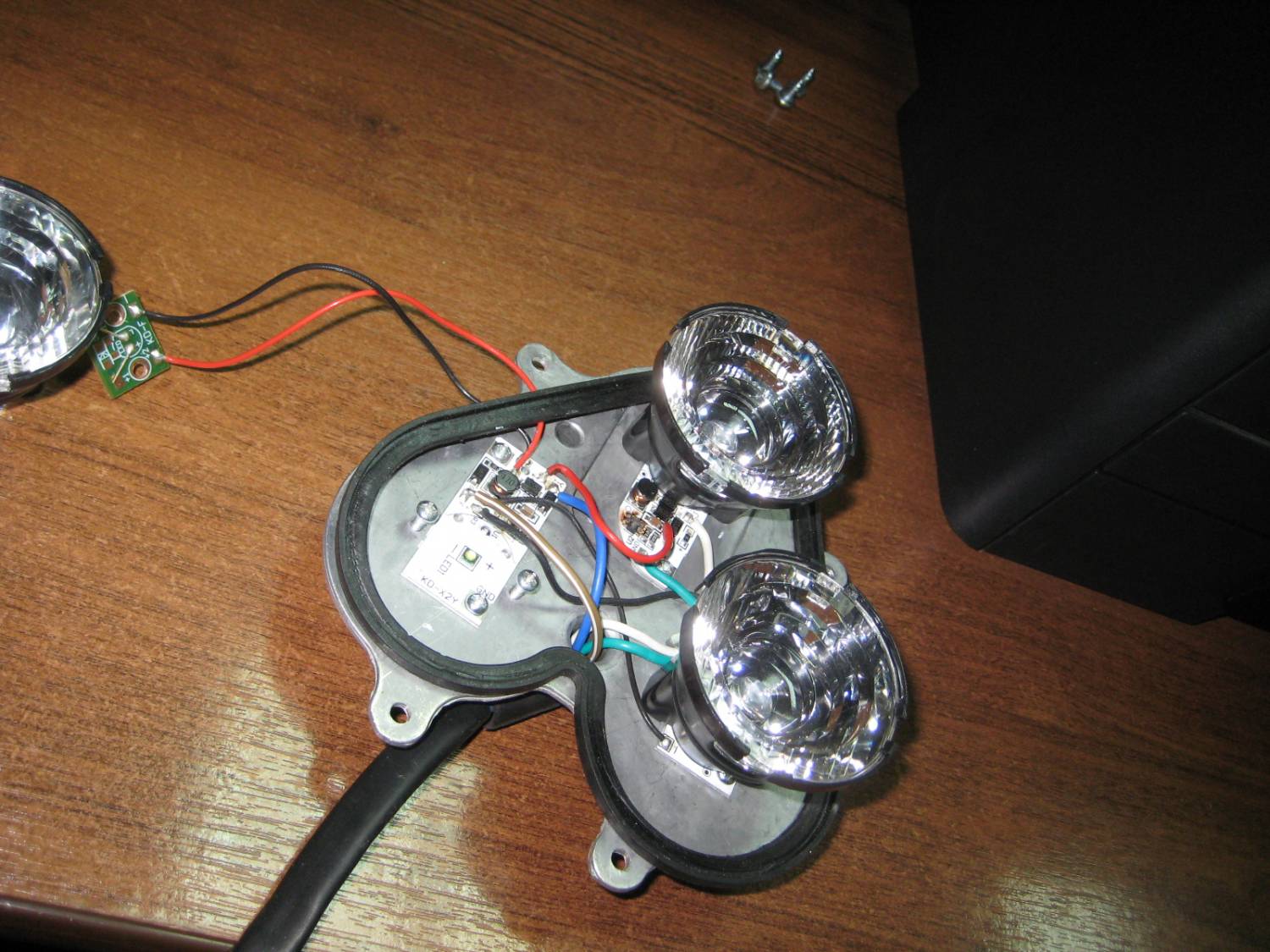

Прикрепления: 0573384.jpg(187Kb) · 7258430.jpg(198Kb)

demonizer Дата: Вс, 25.01.2015, 19:53 | Сообщение # 2

DR.Zло
Группа: Модератор
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3566
Мой статус в Skype
Статус: Offline
По обвязке похожи на mc34063, или что-то из этой серии.
Помимо этого, нужно проверять диоды, на плате, больше гореть там нечему

Добавлено (25.01.2015, 19:49)
---------------------------------------------
Один из диодов предназначался для защиты от переполюсовки, возможно, это даже TVS, тогда и от перенапряжения.

(Под диодами понимать не светодиоды, а те маленькие чёрненькие прямоугольные хреновины, которые припаяны к плате) biggrin

Если бы не принебрегли предохранителем при подключении, всё бы обошлось его перегоранием biggrin

Добавлено (25.01.2015, 19:53)
---------------------------------------------
Цитата Leks ()
может можно как на прямую за питать


В принципе, можно, чтобы не мучаться, всё дожечь и в помойку biggrin


Сообщение отредактировал demonizer - Пн, 26.01.2015, 06:36

Dimaest Дата: Вс, 25.01.2015, 23:49 | Сообщение # 3

Проходящий сквозь стены
Группа: Свой
Мотоцикл: 300 EXC
Город: Tallinn
Сообщений: 2671
Мой статус в Skype
Статус: Offline
Цитата Leks ()
Может кто с электриков знает схему устройства данного девайса
Все электрики знают "закон електриков" : красный- минус, чёрный- плюс !!! вот так и надо подключать любые девайсы biggrin

Черепашка46 Дата: Пн, 26.01.2015, 02:40 | Сообщение # 4

Бывает тут
Группа: Свой
Мотоцикл: DRZ400 sm
Город: Москва
Сообщений: 37
Мой статус в Skype
Статус: Offline
Ну всем бы только поглумится. Любая фотка, плата в центре - перегорел компонент, присмотрись...у тебе напряжение на борту с перебором...

Кто хочет жить вечно - тот не с нами...

Сообщение отредактировал Черепашка46 - Пн, 26.01.2015, 02:40

demonizer Дата: Пн, 26.01.2015, 06:34 | Сообщение # 5

DR.Zло
Группа: Модератор
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3566
Мой статус в Skype
Статус: Offline
Черепашка46, ну, как бы, уже расписан и диагноз и лечение

Добавлено (26.01.2015, 06:34)
---------------------------------------------

Цитата Черепашка46 ()
перегорел компонент, присмотрись...у тебе напряжение на борту с перебором...
позитиф! biggrin

Exolon Дата: Пн, 26.01.2015, 10:10 | Сообщение # 6

ОБНОВЛЁННЫЙ DIVDIVEX
Группа: Свой
Мотоцикл: DR-Z 400S
Город: Красноярск
Сообщений: 559
Репутация: 5 ±
Статус: Offline
Leks,  если не понял что тебе Демонизер написал - сноси фару в любую теле/радио мастерскую. Судя по фоткам - элементная база простейшая, пиво дороже попить встанет smile

Leks Дата: Пн, 26.01.2015, 10:31 | Сообщение # 7

Освоился
Группа: Свой
Мотоцикл: burgman 400 K7
Город: Серпухов М.О.
Сообщений: 235
Репутация: 3 ±
Статус: Offline
Спасибо всем кто откликнулся попробую показать знакомым в теме проводов сообщение demonizer может они поймут что припаять.  Dimaest там нет красного и черного smile там 4 провода_ зеленый, синий, белый и коричнево белый.
Отпишусь как починю и скину фару на авито)

demonizer Дата: Пн, 26.01.2015, 12:37 | Сообщение # 8

DR.Zло
Группа: Модератор
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3566
Мой статус в Skype
Статус: Offline
Тыц

Leks Дата: Вт, 27.01.2015, 09:44 | Сообщение # 9

Освоился
Группа: Свой
Мотоцикл: burgman 400 K7
Город: Серпухов М.О.
Сообщений: 235
Репутация: 3 ±
Статус: Offline
demonizer,  эта штука с 6 ногами  а на ссылке 8 ,  или там схема?

Leks Дата: Вт, 27.01.2015, 09:54 | Сообщение # 10

Освоился
Группа: Свой
Мотоцикл: burgman 400 K7
Город: Серпухов М.О.
Сообщений: 235
Репутация: 3 ±
Статус: Offline

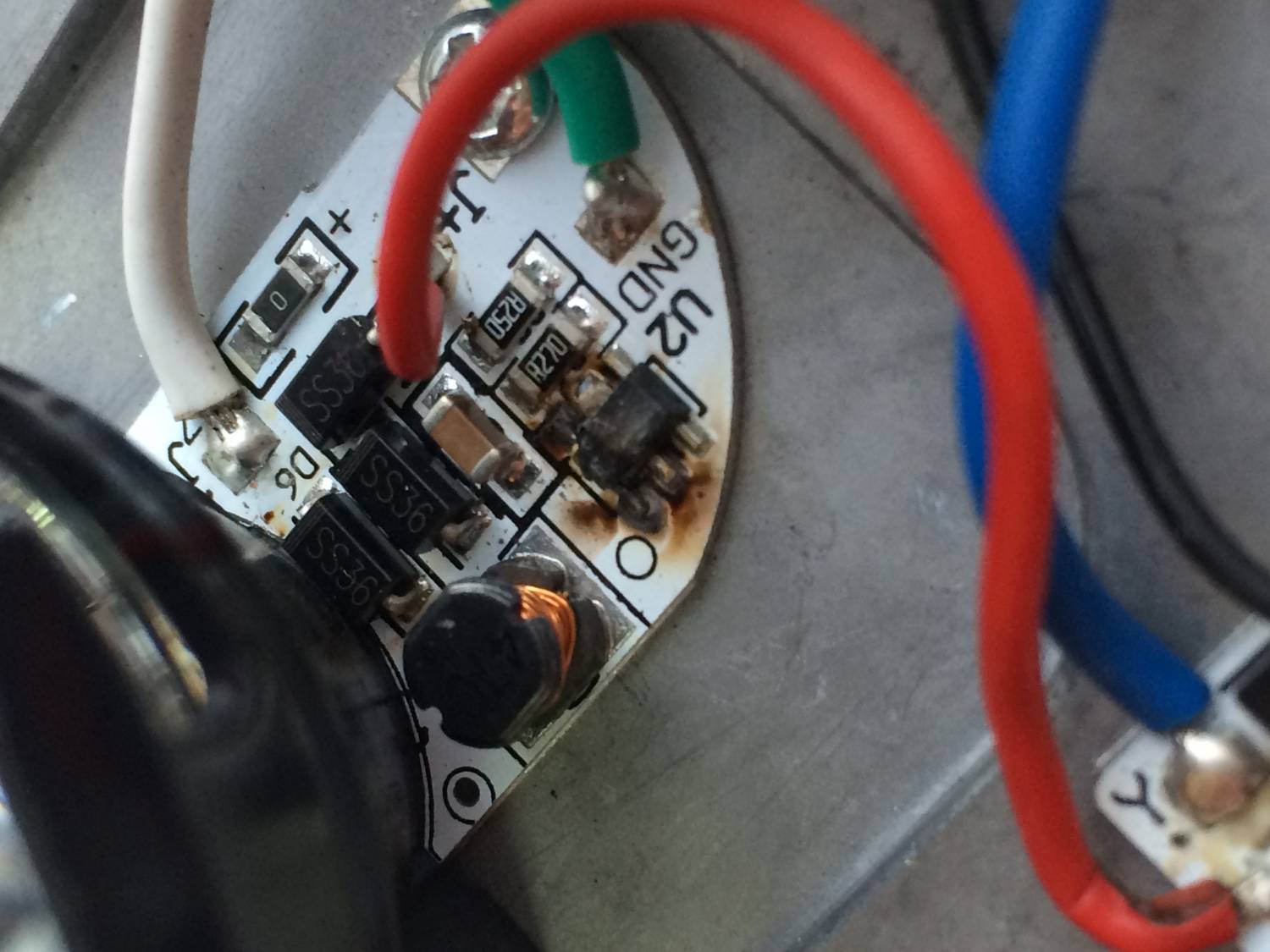

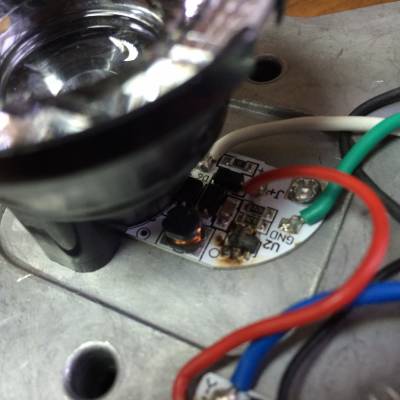

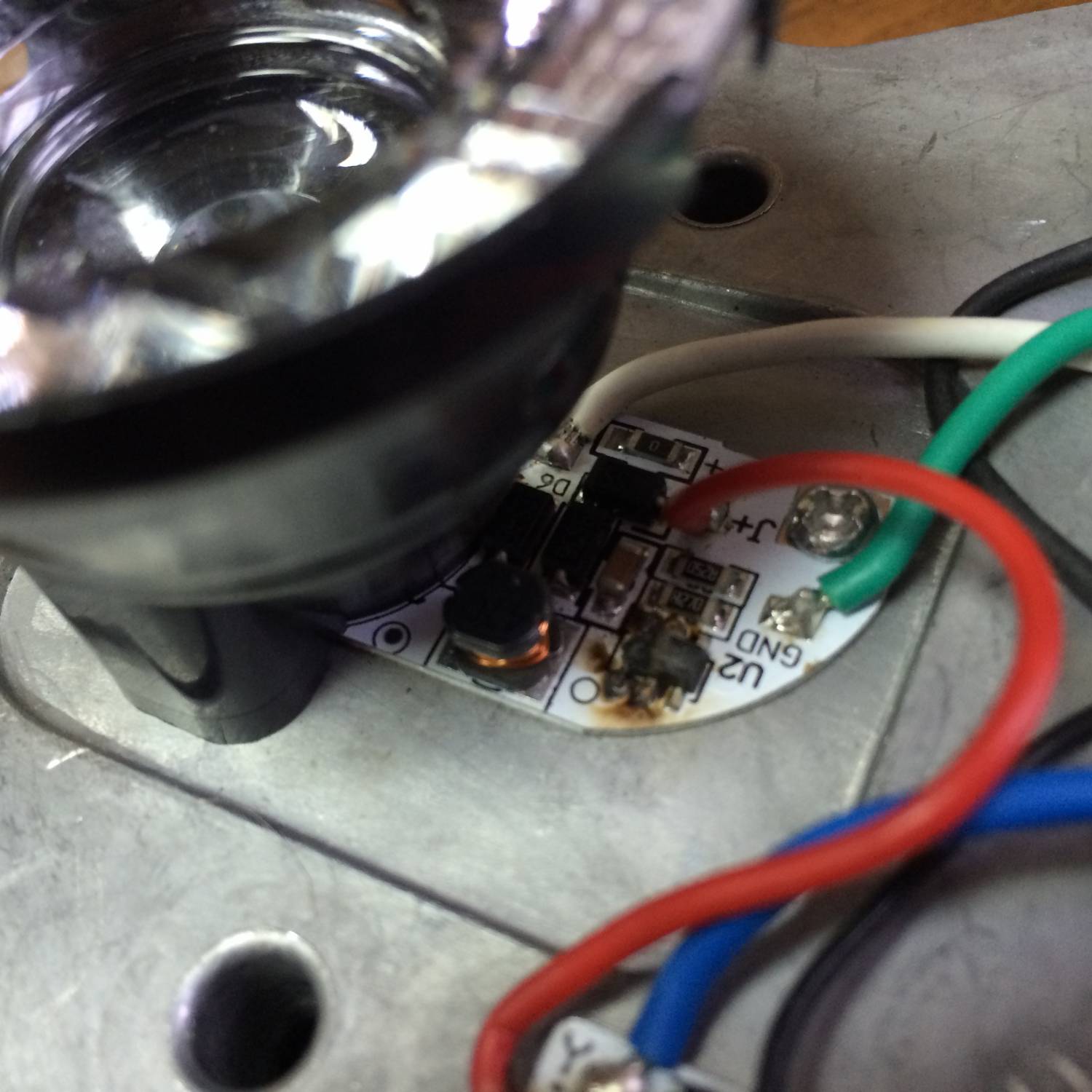

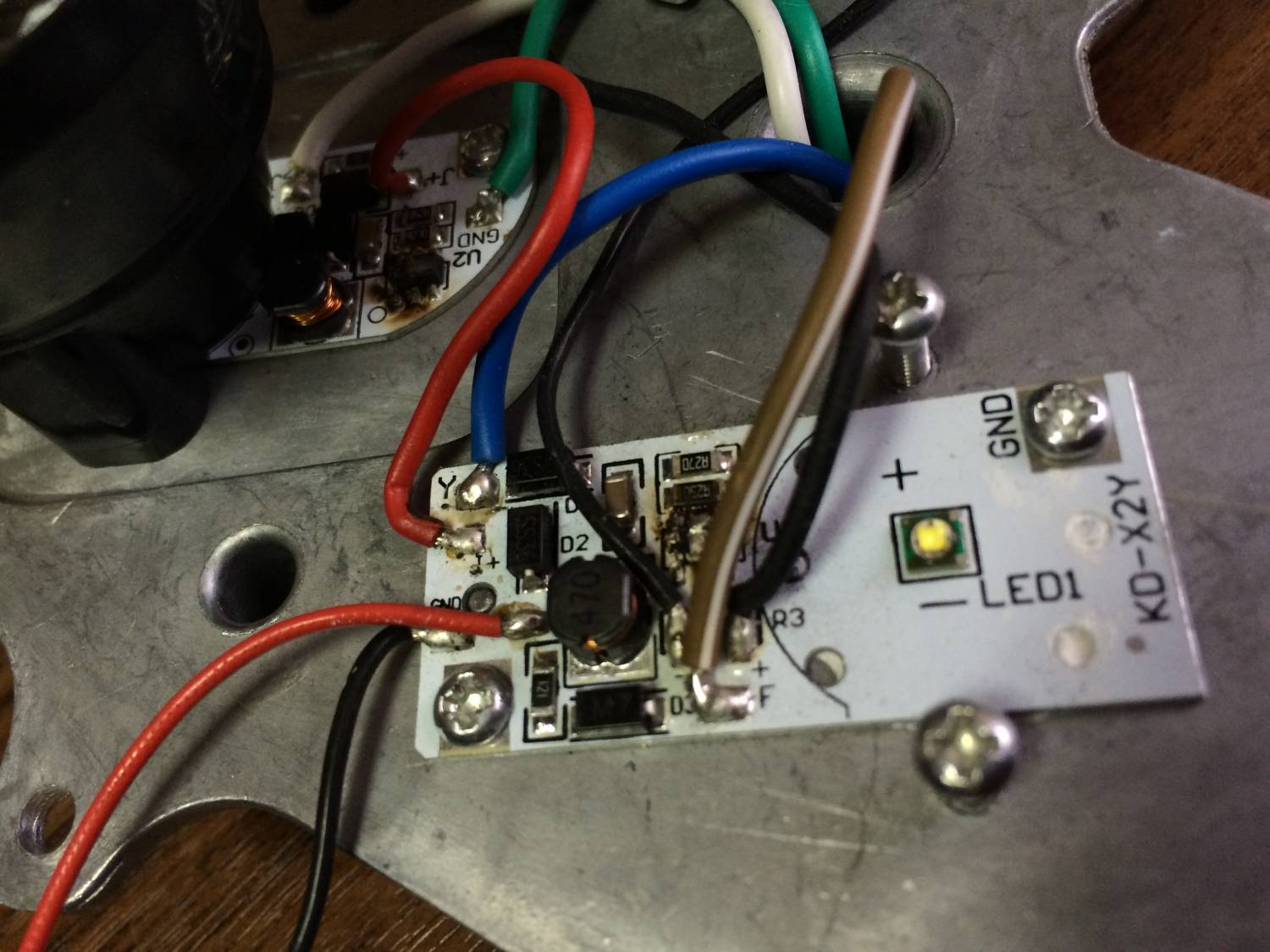

Прикрепления: 4440333.jpg(149Kb) · 0868229.jpg(154Kb) · 8042458.jpg(127Kb)

demonizer Дата: Вт, 27.01.2015, 15:00 | Сообщение # 11

DR.Zло
Группа: Модератор
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3566
Мой статус в Skype
Статус: Offline
Так лучше. Хоть видно корпус
Возможно, это PT4115E
Нужно вызвонить схему и сравнить с даташитом
Купить можно, например, тут

Добавлено (27.01.2015, 15:00)
---------------------------------------------
Визуально, очень!!! похожа.


Андрей_ДВ Дата: Вт, 27.01.2015, 15:05 | Сообщение # 12

Освоился
Группа: Свой
Мотоцикл: DR-Z400SY
Город: Советская Гавань
Сообщений: 249
Репутация: 1 ±
Статус: Offline
Цитата Dimaest ()
красный- минус, чёрный- плюс !!! вот так и надо подключать любые девайсы
На японоавто наоборот почему то. Черный это минус.

demonizer Дата: Вт, 27.01.2015, 20:19 | Сообщение # 13

DR.Zло
Группа: Модератор
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3566
Мой статус в Skype
Статус: Offline
Андрей_ДВ, это ирония была, конечно, чёрный минус.
А по факту-да, в пучке проводов ни черного ни красного нет

Андрей_ДВ Дата: Ср, 28.01.2015, 05:58 | Сообщение # 14

Освоился
Группа: Свой
Мотоцикл: DR-Z400SY
Город: Советская Гавань
Сообщений: 249
Репутация: 1 ±
Статус: Offline
Извиняюсь, не понял сразу.
Кстати коричневый частенько минусом идет на всяких китайских девайсов. Что парктроник,что светодиодные фонарики.Хотя нет,фонарики были из-за лужи ))) Хотя да,тоже китайские)))
