Помогите разобрать в проводке. Реле стартера
il2003 Дата: Пт, 15.01.2016, 22:10 | Сообщение # 1

Бывает тут
Группа: Свой
Мотоцикл: DRZ400SM
Город: ПАВЛОВО
Сообщений: 73
Репутация: 0 ±
Статус: Оффлайн
Мот SM 2008 яп. Достался с кастрированным стартером и муфтой. Муфту и стартер восстановил, теперь разбираюсь с электрикой. Отсутствует плюсовой силовой кабель и реле стартера. Реле стартера купил от китайского мота, силовые кабели от жигулей. В проводке под панелью много колхоза, т.к. стоит не родная приборка и убран замок зажигания. Не могу найти контакты (фишку) идущие на реле  стартера. Сфотайтесвой разъем идущий на реле стартера.
Под сидухой следующие свободные разъемы: на них напряжение при нажатие на кнопку стартера не появляется






Laps Дата: Пт, 15.01.2016, 22:31 | Сообщение # 2

Часто заходит
Группа: Свой
Мотоцикл: Мотоцикл
Город: 77
Сообщений: 388
Репутация: 2 ±
Статус: Оффлайн
На первых двух фишки соленоида и TPS, на второй датчика подножки.
Скачай мануал и посмотри схему проводки, многие вопросы отпадут.

il2003 Дата: Пт, 15.01.2016, 22:41 | Сообщение # 3

Бывает тут
Группа: Свой
Мотоцикл: DRZ400SM
Город: ПАВЛОВО
Сообщений: 73
Репутация: 0 ±
Статус: Оффлайн
Скачал. посмотрел. Не нашел проводов с такими цветами.

Laps Дата: Пт, 15.01.2016, 23:23 | Сообщение # 4

Часто заходит
Группа: Свой
Мотоцикл: Мотоцикл
Город: 77
Сообщений: 388
Репутация: 2 ±
Статус: Оффлайн
Ищи под правым боковым пластиком, сбоку от аирбокса разъём с чёрно-белым и чёрно-желтым проводом.

il2003 Дата: Пт, 15.01.2016, 23:57 | Сообщение # 5

Бывает тут
Группа: Свой
Мотоцикл: DRZ400SM
Город: ПАВЛОВО
Сообщений: 73
Репутация: 0 ±
Статус: Оффлайн
Читал на форуме что проводка у японцев отличается. Так ли это? Есть у кого японец? Сфотайте разъем.

Laps Дата: Сб, 16.01.2016, 00:11 | Сообщение # 6

Часто заходит
Группа: Свой
Мотоцикл: Мотоцикл
Город: 77
Сообщений: 388
Репутация: 2 ±
Статус: Оффлайн

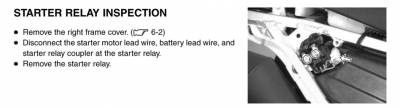

Ты мануал то скачай, там и фото есть
Прикрепления: 9372206.jpg (84.1 Kb)

Laps Дата: Сб, 16.01.2016, 00:19 | Сообщение # 7

Часто заходит
Группа: Свой
Мотоцикл: Мотоцикл
Город: 77
Сообщений: 388
Репутация: 2 ±
Статус: Оффлайн
На фото выше стрелочку видишь?

Laps Дата: Сб, 16.01.2016, 00:22 | Сообщение # 8

Часто заходит
Группа: Свой
Мотоцикл: Мотоцикл
Город: 77
Сообщений: 388
Репутация: 2 ±
Статус: Оффлайн
На фото выше стрелочка показывает на разъём!

il2003 Дата: Сб, 16.01.2016, 00:24 | Сообщение # 9

Бывает тут
Группа: Свой
Мотоцикл: DRZ400SM
Город: ПАВЛОВО
Сообщений: 73
Репутация: 0 ±
Статус: Оффлайн
Похожий разъем есть. Но он перемычкой замкнут и цвета проводов иные. Свободного нет.

Laps Дата: Сб, 16.01.2016, 00:43 | Сообщение # 10

Часто заходит
Группа: Свой
Мотоцикл: Мотоцикл
Город: 77
Сообщений: 388
Репутация: 2 ±
Статус: Оффлайн
Тогда смотри у приборки реле поворотов в которое также приходит датчик нейтрали, подножки, сцепления. чёрно-жёлтый это плюс.

ZaykoFF Дата: Вс, 17.01.2016, 04:43 | Сообщение # 11

Бывает тут
Группа: Свой
Мотоцикл: DR-Z400SMK7
Город: Кемеровская область, Кемерово
Сообщений: 50
Репутация: 1 ±
Статус: Оффлайн

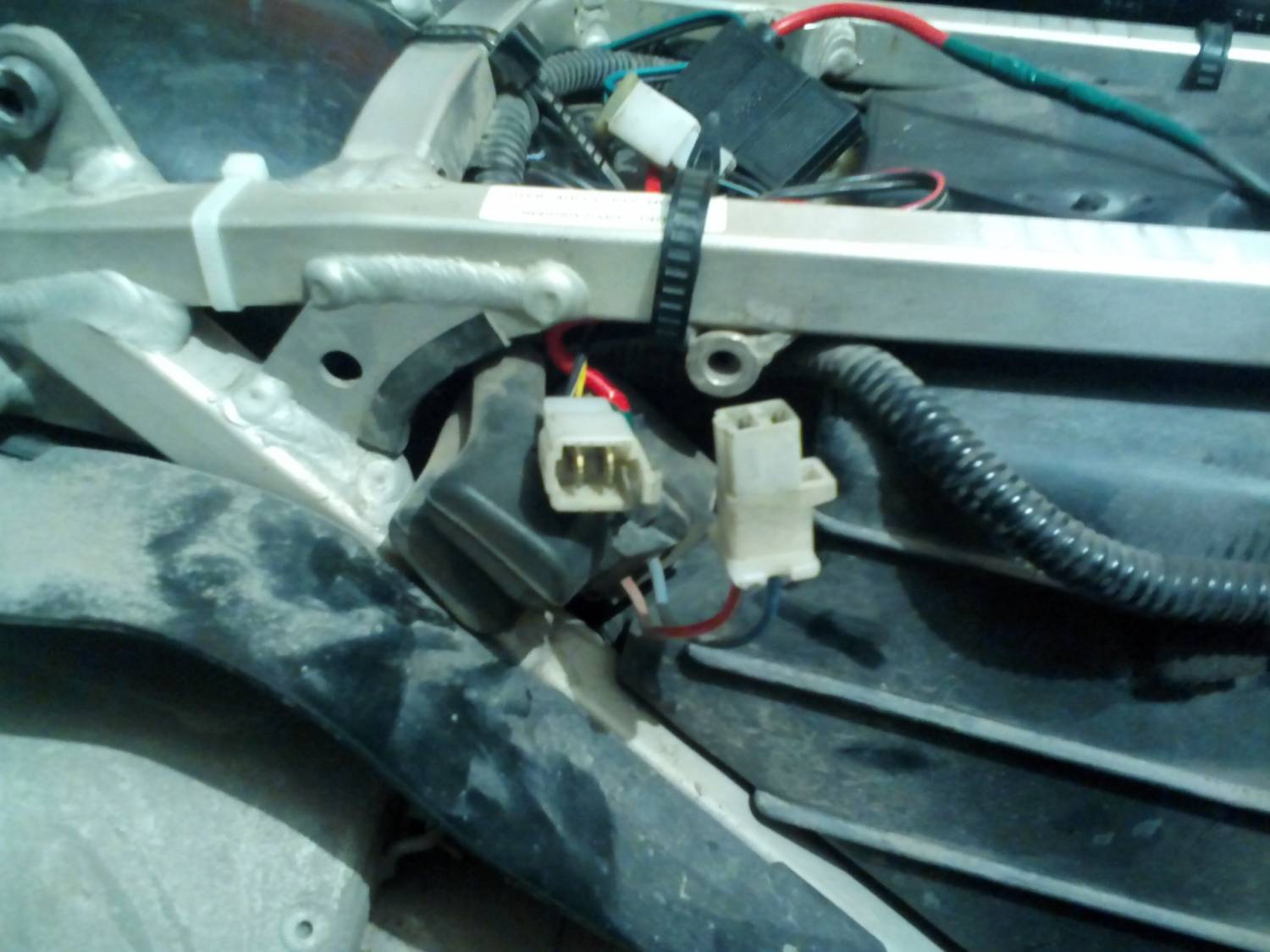

Фото разъема. Качество не очень. Провода черный с белой полоской и желтый с черной полоской.
Прикрепления: 0320012.jpg (120.0 Kb)


Обезьяна взявшая в руки палку получит банан и станет человеком, а взявшая гаечный ключ — геморрой!

il2003 Дата: Вс, 17.01.2016, 05:23 | Сообщение # 12

Бывает тут
Группа: Свой
Мотоцикл: DRZ400SM
Город: ПАВЛОВО
Сообщений: 73
Репутация: 0 ±
Статус: Оффлайн
Провода нашел. Разъем владельцом был обрезан (зачем не ясно). Всем спасибо за помощь.

She Дата: Пн, 18.01.2016, 01:46 | Сообщение # 13

ПетровичЪ
Группа: Админ
Мотоцикл: Honda XRV 750 Africa Twin
Город: 65, Эсутору
Сообщений: 5895
Репутация: 67 ±
Статус: Оффлайн
il2003, Проводка на японских отличается от остальных. И схем на японские модели нет.

мотоциклист мотоциклисту: друг, запасное колесо,
цепь запасная, собеседник и в крайнем случае еда

il2003 Дата: Пн, 18.01.2016, 10:48 | Сообщение # 14

Бывает тут
Группа: Свой
Мотоцикл: DRZ400SM
Город: ПАВЛОВО
Сообщений: 73
Репутация: 0 ±
Статус: Оффлайн
Цитата Laps ()
На первых двух фишки соленоида и TPS, на второй датчика подножки.

Поясните, что за соленоид и TPS. И обязательно ли подключение этих разъемов?

demonizer Дата: Пн, 18.01.2016, 10:52 | Сообщение # 15

DR.Zло
Группа: Модератор
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3450
Репутация: 76 ±
Статус: Оффлайн
Это относится к карбюратору
Tps - trottle position sensor
Карб штатный?
мозги штатные?


Сообщение отредактировал demonizer - Пн, 18.01.2016, 10:53
