Чертежи проставок для поднятия руля под фетбар
Denim Дата: Ср, 04.02.2015, 23:48 | Сообщение # 16

Бывает тут
Группа: Свой
Мотоцикл: Suzuki DR-Z 400 SM
Город: Москва
Сообщений: 81
Репутация: 2 ±
Статус: Offline
Руль снял, все замерил довольно точно. Получились вот такие проставки. Высоту сделал 15мм, выше у меня просто так не влезут. Но можно сделать любую. Кривую подобрал максимально, там где выемка можно спрямить, фиг с ним, все равно видно не будет.

Ссылка на файл в *cdr : https://yadi.sk/d/RoyKOp1VeUPUj

Прикрепления: 5733484.jpg(85Kb)

Denim Дата: Чт, 05.02.2015, 00:03 | Сообщение # 17

Бывает тут
Группа: Свой
Мотоцикл: Suzuki DR-Z 400 SM
Город: Москва
Сообщений: 81
Репутация: 2 ±
Статус: Offline

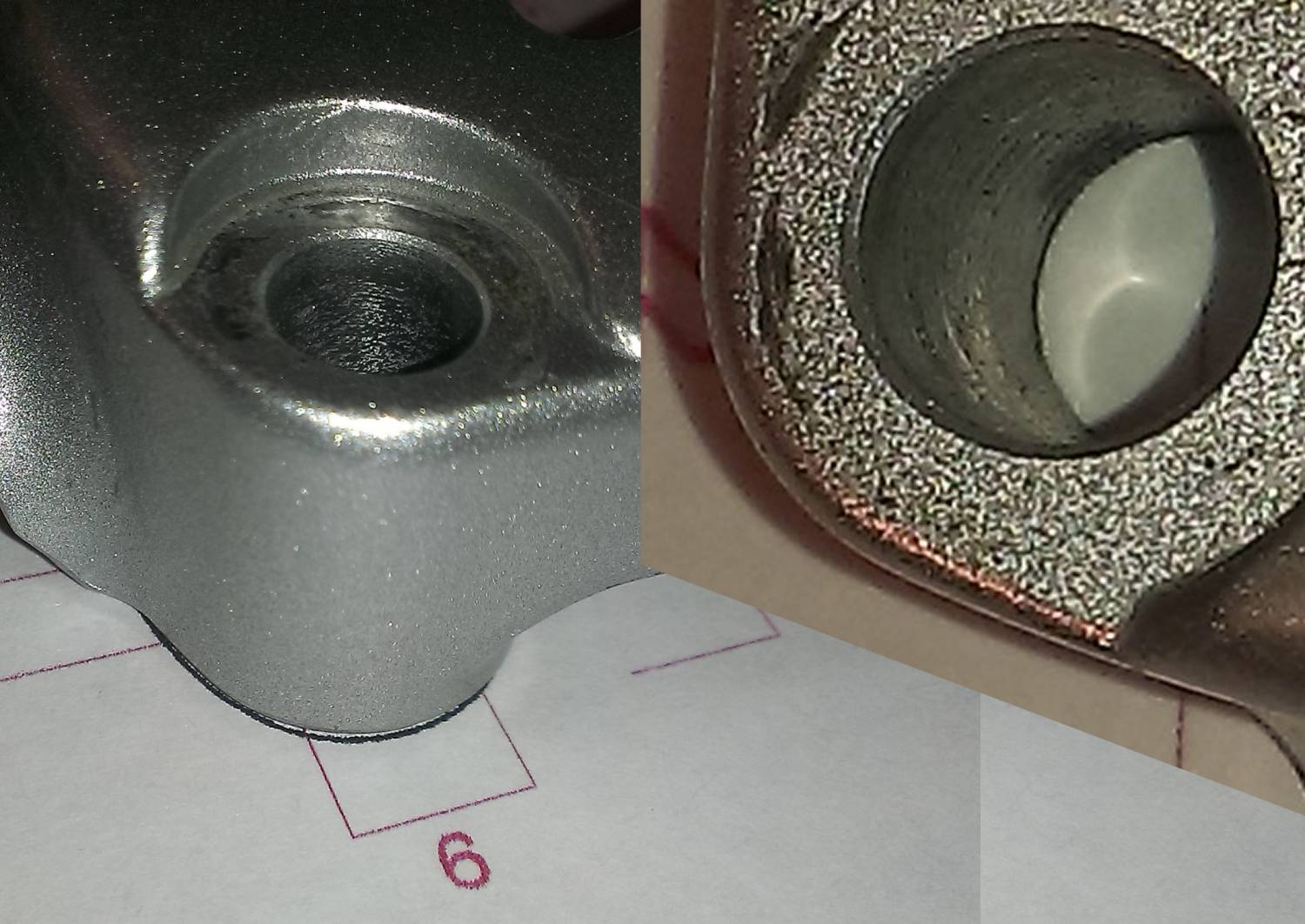

Проставки на распечатке.

Прикрепления: 9657749.jpg(165Kb)

SkaterMF Дата: Чт, 05.02.2015, 00:15 | Сообщение # 18

Любит гуглить перегуглить
Группа: Свой
Мотоцикл: DRZ-400 sm
Город: Мытищи
Сообщений: 799
Репутация: 9 ±
Статус: Offline

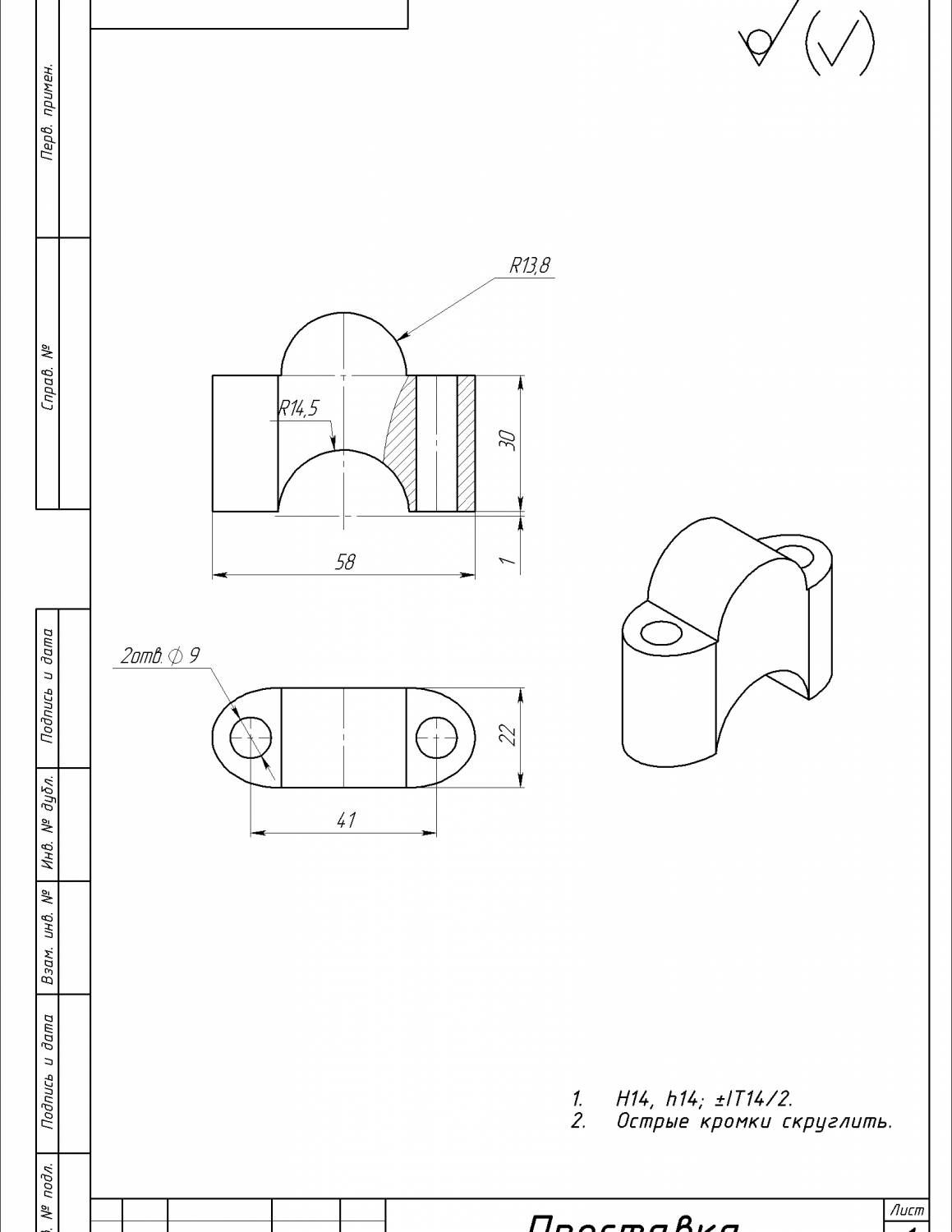

Чертеж завтра сделаю
smile
Сегодня!)
Можно изготавливать!
Прикрепления: 7043289.jpg(93Kb)


Там, где асфальт, ничего интересного, а где интересно, там нет асфальта. А. и Б. Стругацкие

Сообщение отредактировал SkaterMF - Чт, 05.02.2015, 00:42

Denim Дата: Чт, 05.02.2015, 00:58 | Сообщение # 19

Бывает тут
Группа: Свой
Мотоцикл: Suzuki DR-Z 400 SM
Город: Москва
Сообщений: 81
Репутация: 2 ±
Статус: Offline
Вот в dwg:
https://yadi.sk/d/WrL_GvwveURHP

Добавлено (05.02.2015, 00:58)
---------------------------------------------
На чертеже радиус внешней выпуклости не такой. И еще там фишка в том что центры окружностей не совпадают с верхней и нижней гранями. Ну это на всякий..  В теории все должно совпасть, но кто его знает.. я бы сначала изготовил пилотный образец. А можно будет заказать разной высоты индивидуально?
P. s. Спасибо за репу )

Сообщение отредактировал Denim - Чт, 05.02.2015, 00:21

SkaterMF Дата: Вт, 10.02.2015, 14:19 | Сообщение # 20

Любит гуглить перегуглить
Группа: Свой
Мотоцикл: DRZ-400 sm
Город: Мытищи
Сообщений: 799
Репутация: 9 ±
Статус: Offline
Denim, радиус внешней выпуклости намеренно меньше чтобы эта самая выпуклость потом не уперлась во впуклость smile
А то что центр окружности смещен я тоже учел, а у выпуклости этого не надо тк радиус меньше

Добавлено (10.02.2015, 14:19)
---------------------------------------------
Итак, с производством договорился, надо купить материал из расчета размера партии.
Кому нужны проставки для поднятия руля на 30 мм под толстый руль? Материал: дюралюминий  Д16Т
Ориентировочная стоимость 1500р


Там, где асфальт, ничего интересного, а где интересно, там нет асфальта. А. и Б. Стругацкие

Сообщение отредактировал SkaterMF - Чт, 05.02.2015, 11:29

Denim Дата: Вт, 10.02.2015, 17:25 | Сообщение # 21

Бывает тут
Группа: Свой
Мотоцикл: Suzuki DR-Z 400 SM
Город: Москва
Сообщений: 81
Репутация: 2 ±
Статус: Offline
А 15-20мм можно будет сделать, или все должны быть одинаковые?

shian Дата: Вт, 10.02.2015, 17:29 | Сообщение # 22

Бывает тут
Группа: Свой
Мотоцикл: DR-Z400SM
Город: г.Красноярск
Сообщений: 21
Репутация: 0 ±
Статус: Offline
SkaterMF, высоту в 30 мм опытным путем как то подобрал? хватит штатных тросов для такого поднятия?!

Vrach312 Дата: Вт, 10.02.2015, 21:38 | Сообщение # 23

Бывает тут
Группа: Свой
Мотоцикл: drz400s
Город: МО, Солнечногорск
Сообщений: 17
Репутация: 0 ±
Статус: Offline
Тоже интересует максимальная высота с родными тросами

Добавлено (10.02.2015, 21:38)
---------------------------------------------
Как думаете, если на 50мм проставку поставить, тросов хватит?


С уважением, Алексей.

SkaterMF Дата: Вт, 10.02.2015, 21:56 | Сообщение # 24

Любит гуглить перегуглить
Группа: Свой
Мотоцикл: DRZ-400 sm
Город: Мытищи
Сообщений: 799
Репутация: 9 ±
Статус: Offline
максимум кто-то говорил 40 мм
30 мм точно хватит, а высоту одинаковую надо делать тк партия и так маленькая
ну давайте 25 мм чтоб всех устроило smile


Там, где асфальт, ничего интересного, а где интересно, там нет асфальта. А. и Б. Стругацкие

Сообщение отредактировал SkaterMF - Вт, 10.02.2015, 21:56

xarek84 Дата: Вт, 10.02.2015, 22:11 | Сообщение # 25

Бывает тут
Группа: Свой
Мотоцикл: drz 400 sm
Город: Санкт-Петербург
Сообщений: 15
Репутация: 0 ±
Статус: Offline
30 норм должно хватить! яб взял комплектик yes

jzl Дата: Ср, 11.02.2015, 00:15 | Сообщение # 26

почетный блюститель ПДД
Группа: Свой
Мотоцикл: SMK9
Город: 76
Сообщений: 116
Репутация: 2 ±
Статус: Offline
SkaterMF, как ты сделаешь переход с плоскости в радиус?

SkaterMF Дата: Ср, 11.02.2015, 01:10 | Сообщение # 27

Любит гуглить перегуглить
Группа: Свой
Мотоцикл: DRZ-400 sm
Город: Мытищи
Сообщений: 799
Репутация: 9 ±
Статус: Offline

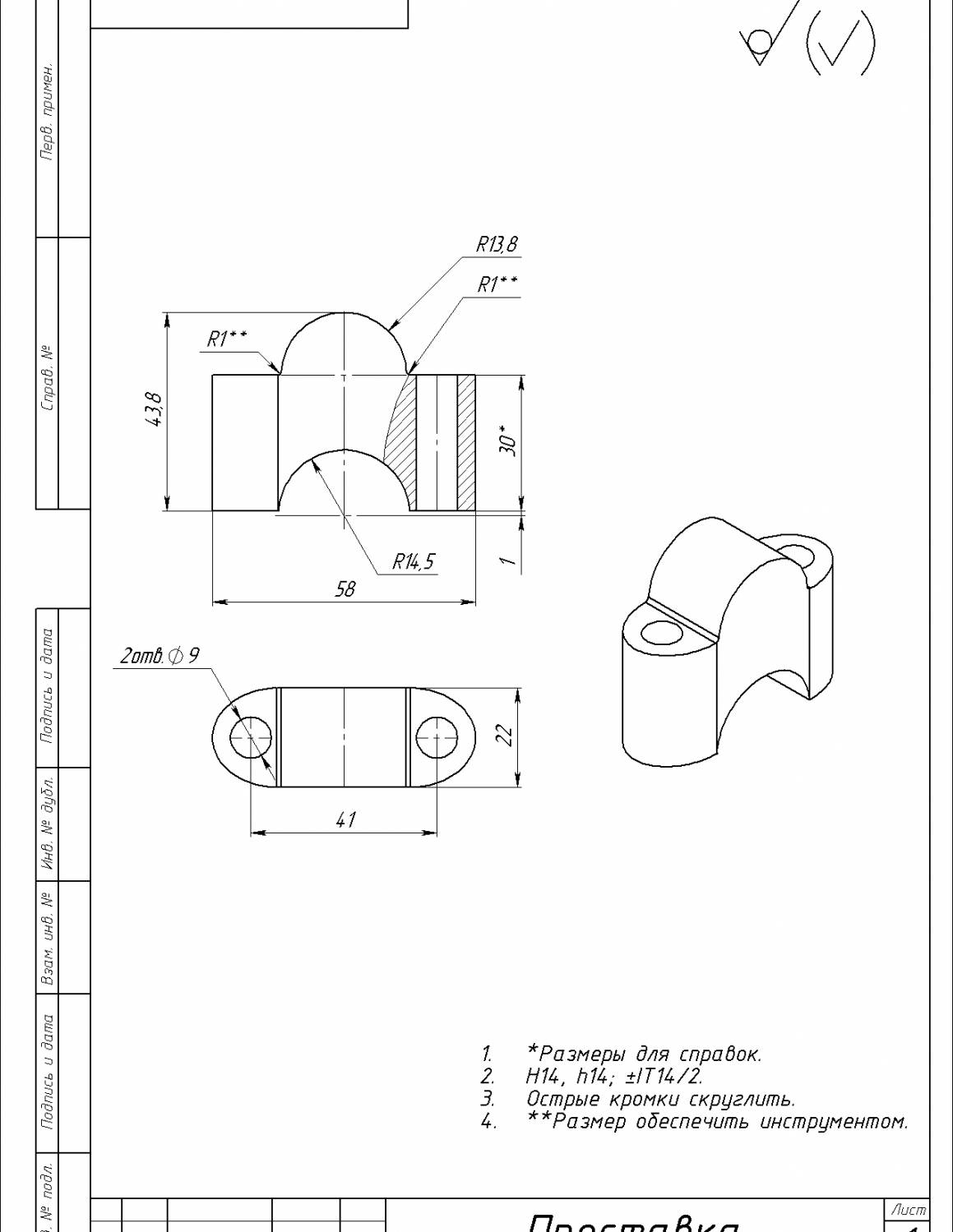

jzl, интересный вопрос) возможно прийдется добавить радиус скругления для выхода фрезы, вот только вопрос в том какой минимальный радиус можно обеспечить инструментом. Есть идеи? Я не фрезеровщик)
Поправил:


Добавлено (11.02.2015, 01:10)
---------------------------------------------
В крайнем случае лишний радиус можно убрать на шлифовальной машине или пройдясь фрезой по горизонтальной плоскости.
Материал легко обрабатываемый, проблем быть не должно)
Прикрепления: 0052429.jpg(105Kb)


Там, где асфальт, ничего интересного, а где интересно, там нет асфальта. А. и Б. Стругацкие

Сообщение отредактировал SkaterMF - Ср, 11.02.2015, 01:15

shian Дата: Ср, 11.02.2015, 05:14 | Сообщение # 28

Бывает тут
Группа: Свой
Мотоцикл: DR-Z400SM
Город: г.Красноярск
Сообщений: 21
Репутация: 0 ±
Статус: Offline
меня тоже в заказ на 30 мм впишите тогда.

SkaterMF, нет возможности изготовить пилотный образец, опробовать установку, сделать все необходимые доработки?! чтобы потом на месте самим уже ничего не шлифовать.

jzl Дата: Ср, 11.02.2015, 07:14 | Сообщение # 29

почетный блюститель ПДД
Группа: Свой
Мотоцикл: SMK9
Город: 76
Сообщений: 116
Репутация: 2 ±
Статус: Offline
SkaterMF, можно сделать R1, но это не быстро, так как придётся пилить длинной и соответственно слабой двойкой.
Пройдя в другой плоскости, ты срежешь и часть радиуса R13.8.
А строчками делать - долго. Надо подумать в общем smile

SkaterMF Дата: Ср, 11.02.2015, 09:25 | Сообщение # 30

Любит гуглить перегуглить
Группа: Свой
Мотоцикл: DRZ-400 sm
Город: Мытищи
Сообщений: 799
Репутация: 9 ±
Статус: Offline
shian, естественно будет пилотный образец! Сегодня возможно удастся закупить материал и отдать на изготовление пилотного образца. Постараюсь успеть за 2 дня тк дальше уезжаю на неделю
