Чертежи проставок для поднятия руля под фетбар
SkaterMF Дата: Вт, 03.02.2015, 12:22 | Сообщение # 1

Любит гуглить перегуглить
Группа: Свой
Мотоцикл: DRZ-400 sm
Город: Мытищи
Сообщений: 801
Репутация: 9 ±
Статус: Offline
Столкнулся со сложностями приобретения проставок под толстый руль на наш любимый DRZ, их нужно заказывать из-за бугра за конский ценник, в Москве в наличии найти не смог.
А тк работа связана с производством появилась возможность изготовить проставки под толстый руль 28 мм мелкой партией, соответственно необходимо определиться с размерами детали, а именно расстоянием между болтами габаритным размером и др. размерами.
Если у кого есть готовый чертеж прошу поделитесь! Сейчас, к сожалению, нет возможности добраться до мотоцикла и снять размеры. Готов реализовать лишние проставки нуждающимся smile
Приветствую конструктивную критику и помощь с размерами smile
Прикрепления: 8238359.jpg(51Kb)


Там, где асфальт, ничего интересного, а где интересно, там нет асфальта. А. и Б. Стругацкие

Сообщение отредактировал SkaterMF - Вт, 03.02.2015, 14:20

ivtris Дата: Вт, 03.02.2015, 13:46 | Сообщение # 2

Постоянно тут
Группа: Свой
Мотоцикл: R1200RT,EXC300,JMC
Город: МО, Дзержинский
Сообщений: 668
Репутация: 5 ±
Статус: Offline
Мне тоже проставки нужны, но только на ктм. надо померять расстояние между болтами... если подойдет то я в доле, если ценник гуманный будет.

@carshuntermoscow

SkaterMF Дата: Вт, 03.02.2015, 13:49 | Сообщение # 3

Любит гуглить перегуглить
Группа: Свой
Мотоцикл: DRZ-400 sm
Город: Мытищи
Сообщений: 801
Репутация: 9 ±
Статус: Offline
Навариваться не планировал, себестоимость+доставка за ваш счет ну или самовывоз
Кому не лень дойдите до гаража, померьте 4 размера!


Там, где асфальт, ничего интересного, а где интересно, там нет асфальта. А. и Б. Стругацкие

Сообщение отредактировал SkaterMF - Вт, 03.02.2015, 14:25

shian Дата: Вт, 03.02.2015, 17:32 | Сообщение # 4

Бывает тут
Группа: Свой
Мотоцикл: DR-Z400SM
Город: г.Красноярск
Сообщений: 23
Репутация: 0 ±
Статус: Offline
SkaterMF, Тоже с удовольствие бы приобрел проставочки такие,как раз фатбар толстый поставил. Если до завтра размеры не даст никто то съезжу специально в гараж померить.

xarek84 Дата: Вт, 03.02.2015, 18:04 | Сообщение # 5

Бывает тут
Группа: Свой
Мотоцикл: drz 400 sm
Город: Санкт-Петербург
Сообщений: 15
Репутация: 0 ±
Статус: Offline
И я готов приобрести сие детальки! Промерял бы  но доберусь до мота только через неделю! На сколько по высоте будет подъем?

Denim Дата: Вт, 03.02.2015, 20:59 | Сообщение # 6

Бывает тут
Группа: Свой
Мотоцикл: Suzuki DR-Z 400 SM
Город: Москва
Сообщений: 81
Репутация: 2 ±
Статус: Offline

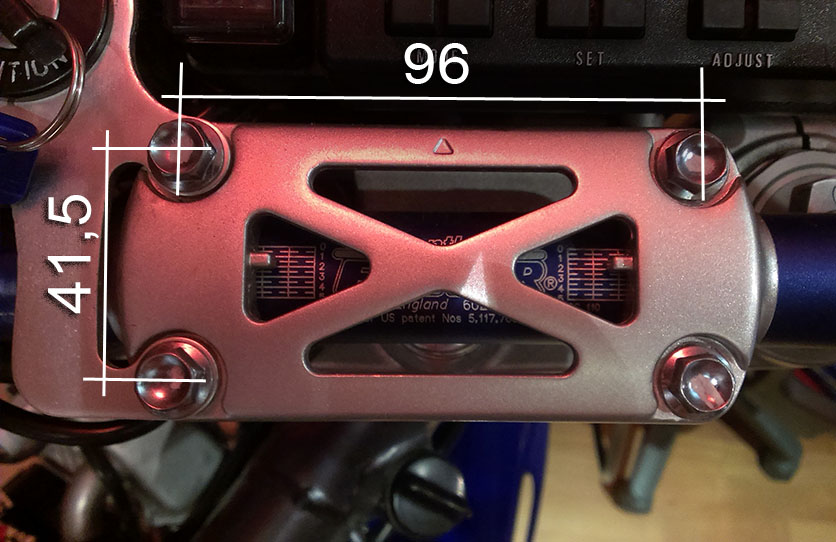

Померил у себя. Руль Renthal Fatbar, толщину показывает 28,88мм. Размеры по осям болтов 96x41,5. Мне бы тоже не помешали проставки.
Попробую попозже осмыслить их поподробнее с остальными  размерами.  Надо решиться руль открутить.)

Прикрепления: 6368552.jpg(119Kb)


Сообщение отредактировал Denim - Вт, 03.02.2015, 21:00

SkaterMF Дата: Вт, 03.02.2015, 21:38 | Сообщение # 7

Любит гуглить перегуглить
Группа: Свой
Мотоцикл: DRZ-400 sm
Город: Мытищи
Сообщений: 801
Репутация: 9 ±
Статус: Offline

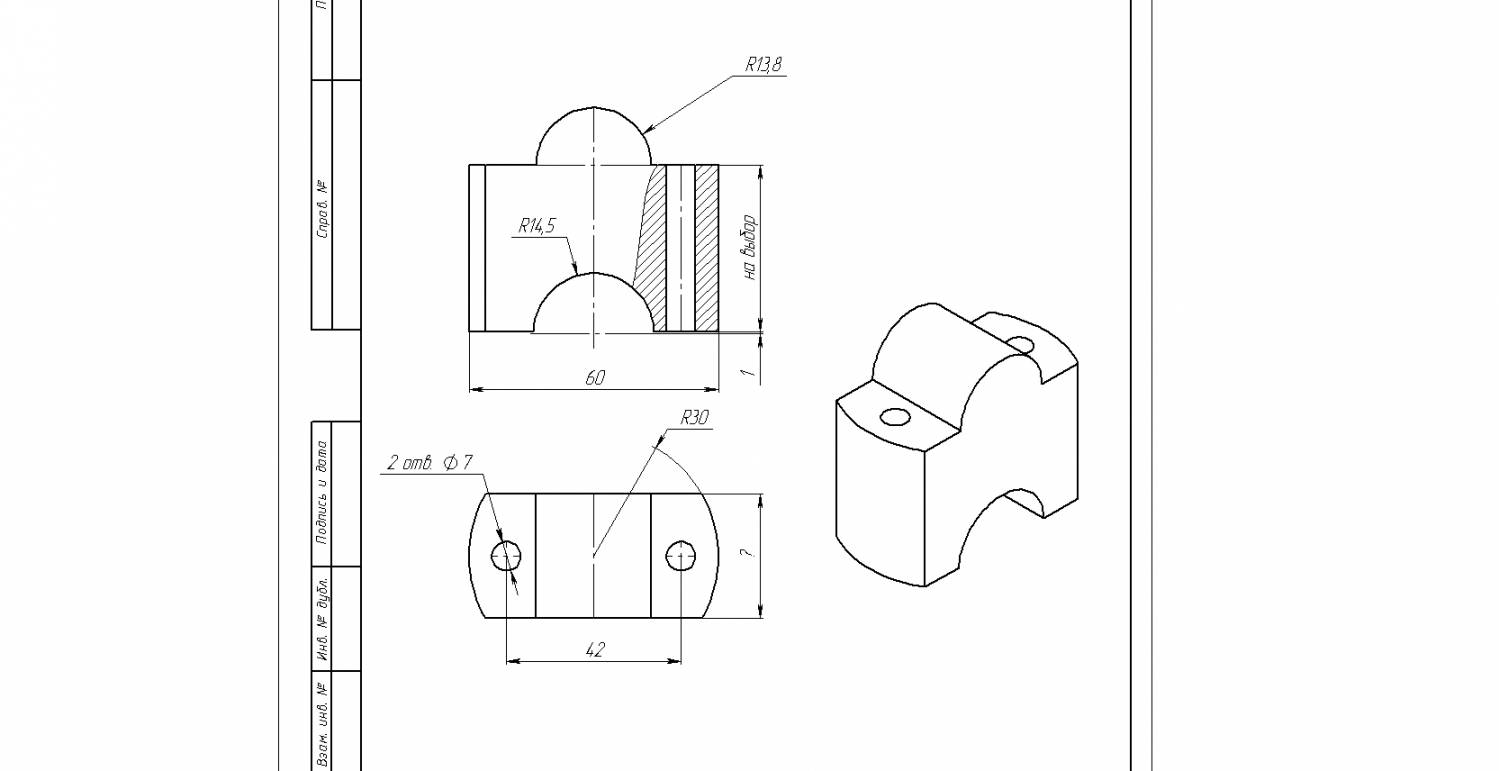

В идеале да, надо руль снять и обмерить все размеры точно. Я бы максимально высоко поднял, но длины тросов хватит говорят только на 40 мм.
Из того что померяли не хватает 1го размера а именно ширины проставки, габарит по длине тоже неплохо бы уточнить
Прикрепления: 5998557.jpg(56Kb)


Там, где асфальт, ничего интересного, а где интересно, там нет асфальта. А. и Б. Стругацкие

Сообщение отредактировал SkaterMF - Вт, 03.02.2015, 21:45

Denim Дата: Вт, 03.02.2015, 22:07 | Сообщение # 8

Бывает тут
Группа: Свой
Мотоцикл: Suzuki DR-Z 400 SM
Город: Москва
Сообщений: 81
Репутация: 2 ±
Статус: Offline

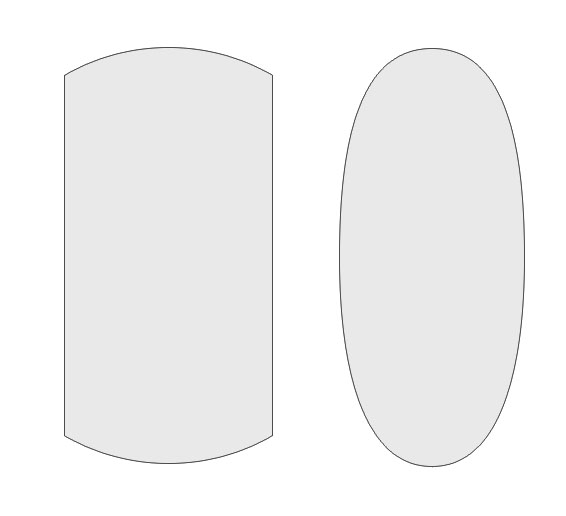

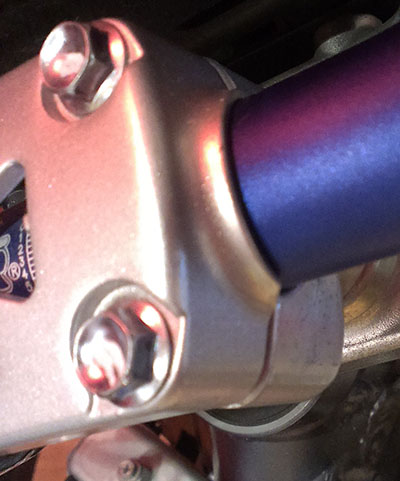

Там не такая простая форма. Скорее лекальная. Ну это у меня. Но не факт что так у всех, хотя этот узел в стоке. Завтра попробую снять лекало, перевести в кривые, проверить и выложить в *cdr или *dwg.

Прикрепления: 9916551.jpg(60Kb) · 6133832.jpg(29Kb)

SkaterMF Дата: Вт, 03.02.2015, 22:16 | Сообщение # 9

Любит гуглить перегуглить
Группа: Свой
Мотоцикл: DRZ-400 sm
Город: Мытищи
Сообщений: 801
Репутация: 9 ±
Статус: Offline
Лекальная форма значительно отразится на стоимости, независимо от формы проставка будет выполнять свою функцию, другое дело лучше конечно подогнать под лекало хотябы примерно. Главное чтобы межболтовое расстояние было максимально точно измерено!

Там, где асфальт, ничего интересного, а где интересно, там нет асфальта. А. и Б. Стругацкие

Сообщение отредактировал SkaterMF - Вт, 03.02.2015, 22:17

Denim Дата: Вт, 03.02.2015, 22:36 | Сообщение # 10

Бывает тут
Группа: Свой
Мотоцикл: Suzuki DR-Z 400 SM
Город: Москва
Сообщений: 81
Репутация: 2 ±
Статус: Offline
Примерно лучше не делать. Нужно или точно по лекалу, или сделать так чтобы явно отличалось, чтобы было понятно что так и задумано а не просто с размерами не попали. Интересная задача, щас попробую накидать..

Vrach312 Дата: Вт, 03.02.2015, 23:24 | Сообщение # 11

Бывает тут
Группа: Свой
Мотоцикл: drz400s
Город: МО, Солнечногорск
Сообщений: 17
Репутация: 0 ±
Статус: Offline
И я подпишусь, если ценник гуманный

С уважением, Алексей.

Denim Дата: Вт, 03.02.2015, 23:57 | Сообщение # 12

Бывает тут
Группа: Свой
Мотоцикл: Suzuki DR-Z 400 SM
Город: Москва
Сообщений: 81
Репутация: 2 ±
Статус: Offline

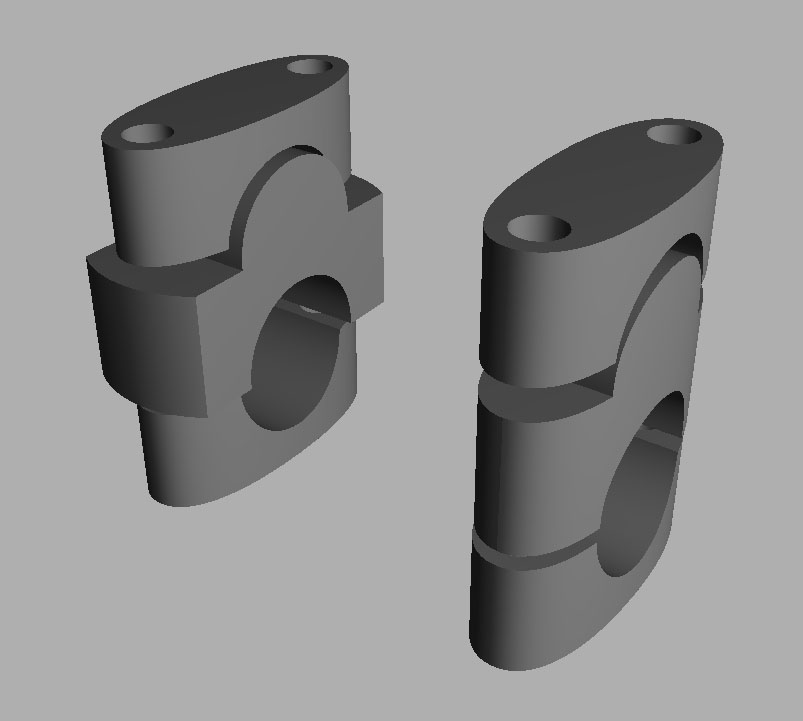

Не знаю.. прямые проставки выглядят довольно спорно..

Прикрепления: 3462694.jpg(52Kb)

SkaterMF Дата: Ср, 04.02.2015, 00:13 | Сообщение # 13

Любит гуглить перегуглить
Группа: Свой
Мотоцикл: DRZ-400 sm
Город: Мытищи
Сообщений: 801
Репутация: 9 ±
Статус: Offline
да соглашусь, так красивше smile
Denim, в какой программе создавал модель?


Там, где асфальт, ничего интересного, а где интересно, там нет асфальта. А. и Б. Стругацкие

Denim Дата: Ср, 04.02.2015, 00:34 | Сообщение # 14

Бывает тут
Группа: Свой
Мотоцикл: Suzuki DR-Z 400 SM
Город: Москва
Сообщений: 81
Репутация: 2 ±
Статус: Offline
В 3D max. Просто на глаз, без размеров, чтобы посмотреть. Кривые буду подгонять в cdr.

ivtris Дата: Ср, 04.02.2015, 15:56 | Сообщение # 15

Постоянно тут
Группа: Свой
Мотоцикл: R1200RT,EXC300,JMC
Город: МО, Дзержинский
Сообщений: 668
Репутация: 5 ±
Статус: Offline
я пас... у меня мкжду болтами 38мм

@carshuntermoscow
