Автовключение света после запуска двигателя
demonizer Дата: Вт, 22.09.2015, 09:59 | Сообщение # 1

DR.Zло
Группа: Свой
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3261
Мой статус в Skype
Статус: Offline
На многих японских мотоциклах используется подобная система. она проста как угол дома, не требует дополнительных датчиков, сложных элементов или каких-либо программных средств.

Алгоритм предельно прост:
При включении зажигания, свет не загорается, как обычно, а загорается только после того, как мы отпустили кнопку стартера.
Схема реализует, так называемое, логическое состояние запущенного двигателя.
Гаснет свет после того, как мы выключили зажигание, либо снова нажали на кнопку стартера. (после отпускания, естественно, загорится вновь)

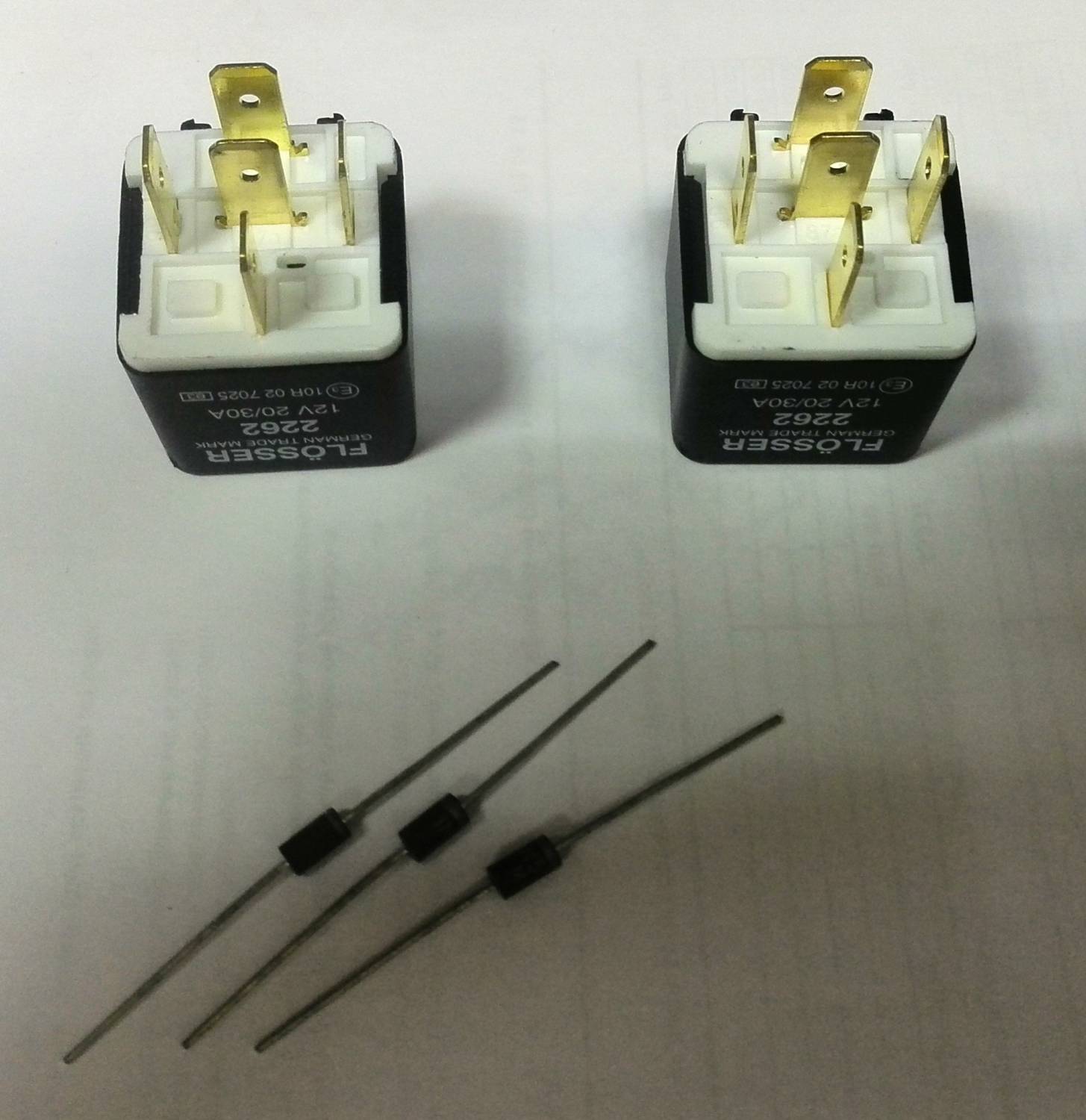

Нам понадобятся:
- Два пятиконтактных реле 12в
- три маломощных диода на ток от 0.5А, например, 1N4007.
- провода по вкусу

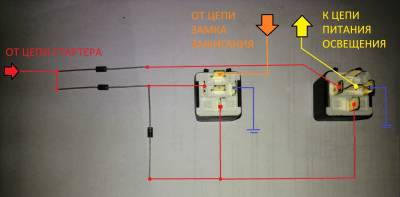

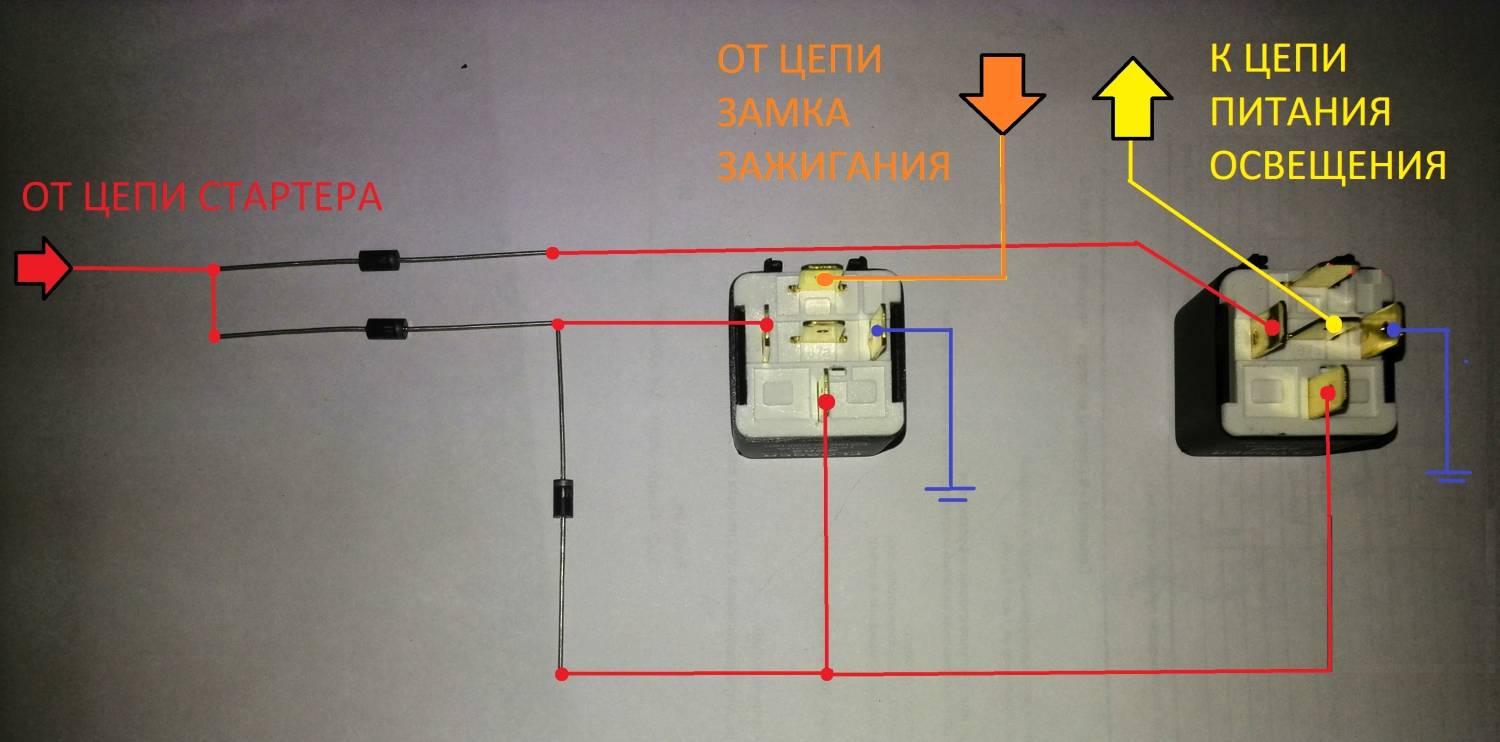

Схема подключения всего этого добра:

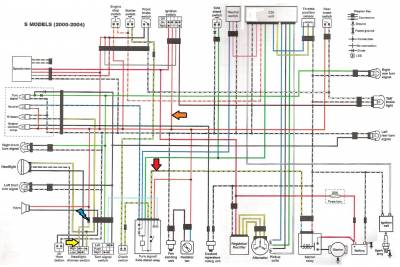

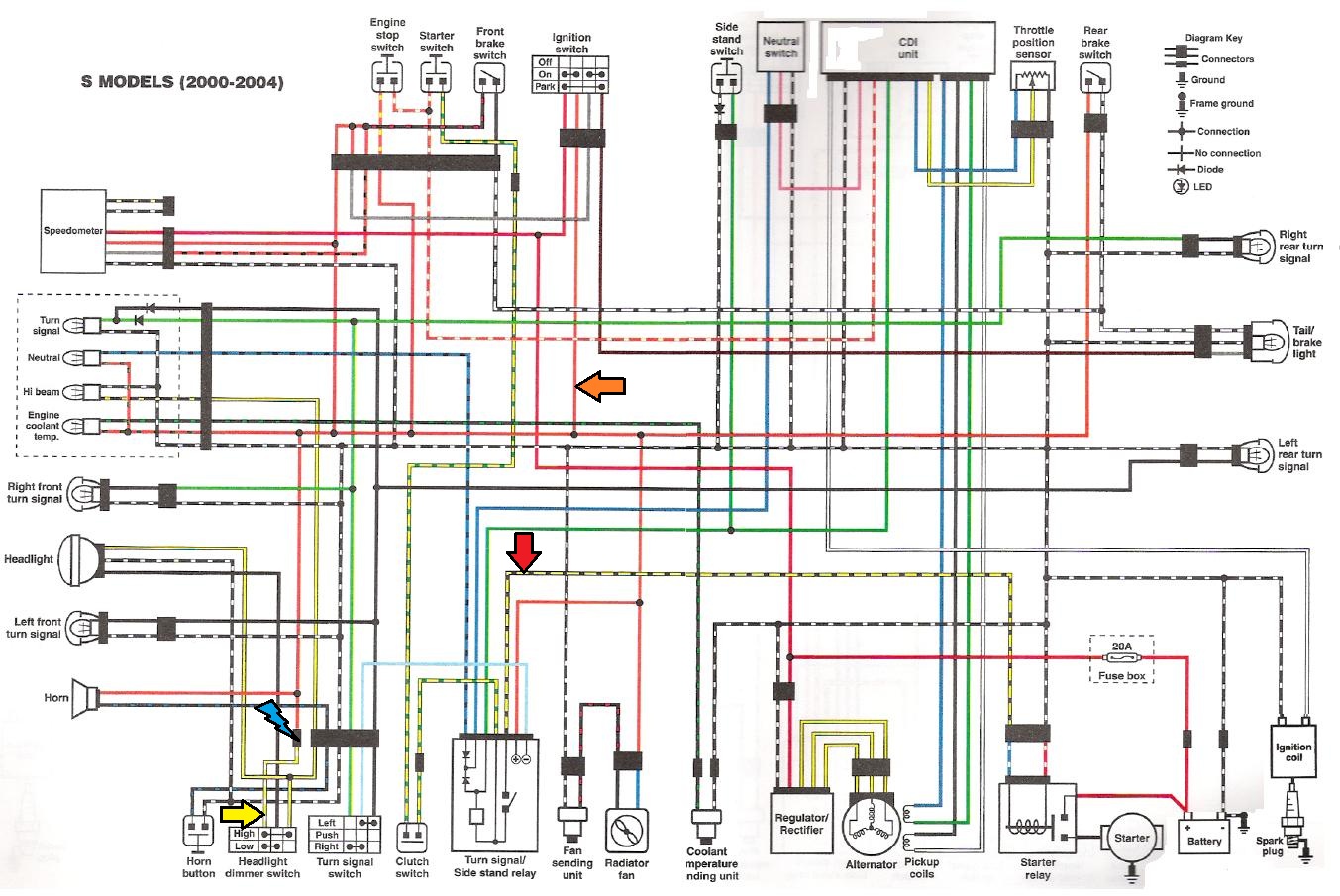

Точки подключения к проводке мотоцикла:



Голубой стрелкой показано место разъединения штатной проводки. (отключение)

Видео работы: (https://youtu.be/dP-cPPYvmvE)

Прикрепления: 5584198.jpg(147Kb) · 1620588.jpg(86Kb) · 1187493.jpg(337Kb)


Сообщение отредактировал demonizer - Вт, 22.09.2015, 10:46

Skams Дата: Вт, 22.09.2015, 20:47 | Сообщение # 2

Бывает тут
Группа: Свой
Мотоцикл: Suzki DR-Z 400S
Город: Киев
Сообщений: 32
Репутация: -2 ±
Статус: Offline
Полезно, спасибо!

make your fast faster

demonizer Дата: Вт, 22.09.2015, 21:52 | Сообщение # 3

DR.Zло
Группа: Свой
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3261
Мой статус в Skype
Статус: Offline
Во здравие

Catharsis Дата: Вт, 24.05.2016, 18:39 | Сообщение # 4

Бывает тут
Группа: Свой
Мотоцикл: Suzuki DR-Z 400 E
Город: 26, Пятигорск
Сообщений: 22
Репутация: 0 ±
Статус: Offline
А при глушениие двигла кнопкой (ДРЗ Ешка) свет продолжает гореть?

На последней передаче я фигачу и струячу 90 больше ссу потому что я в лесу.

She Дата: Ср, 25.05.2016, 03:20 | Сообщение # 5

ПетровичЪ
Группа: Админ
Мотоцикл: DR-Z400Es VF750 Magna
Город: 65, Эсутору
Сообщений: 5487
Репутация: 57 ±
Статус: Offline
Цитата Catharsis ()
А при глушениие двигла кнопкой (ДРЗ Ешка) свет продолжает гореть?


Цитата demonizer ()
Гаснет свет после того, как мы выключили зажигание,
На моем отдельный выключатель (включатель)


Плохо когда глаза не боятся, а руки-крюки...

demonizer Дата: Ср, 25.05.2016, 07:05 | Сообщение # 6

DR.Zло
Группа: Свой
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3261
Мой статус в Skype
Статус: Offline
Будет гореть, пока не снимешь питание (выключишь зажигание)

Catharsis Дата: Ср, 25.05.2016, 09:34 | Сообщение # 7

Бывает тут
Группа: Свой
Мотоцикл: Suzuki DR-Z 400 E
Город: 26, Пятигорск
Сообщений: 22
Репутация: 0 ±
Статус: Offline
Все равно классная задумка! ))

На последней передаче я фигачу и струячу 90 больше ссу потому что я в лесу.
