Замена масла:
Эта вилка двухкамерная, похожа на вилку от RM. Необходимо 1064  милилитра вилочного масла 5w.

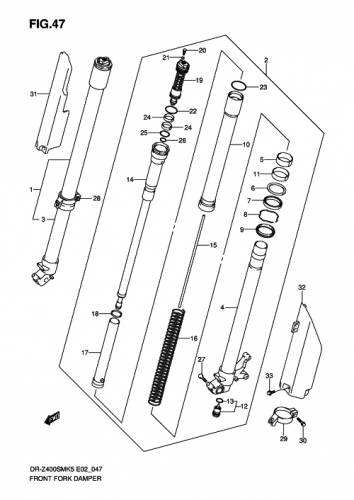

Выкручиваем поз.19 (картридж сжатия) в сборе, заливаем внутрь трубки 182мл масла, вкручиваем обратно, затем выкручиваем всю трубку поз.14 и сдвигаем вниз стакан поз.10 относительно поз.4 и в освободившуюся щель льем остатки масла.

inner-сосуд это внутрь поз.14, outer-сосуд это снаружи поз.14

Видео процесса
Часть 1. Разбор вилки
http://www.youtube.com/watch?v=W2G-b66F3es

Часть 2. Смена сальника пыльника
http://www.youtube.com/watch?v=Xoep91eDadI&NR=1

Часть 3. Собираем вилку. Заливаем масло.
http://www.youtube.com/watch?v=vVcKQRjviEE&NR=1

Экспресс-метод ремонта
Часто вилка течет просто от грязи под сальниками. Надо взять бутылку из под воды пластиковую, вырезать из нее "щуп", положить мот, спустить давление из вилки и провернуть под сальником этим "щупом" пару раз (засунуть кусочек пластиковой бутылки между сальником и пером и по периметру провести несколько раз).

Регулировка вилки

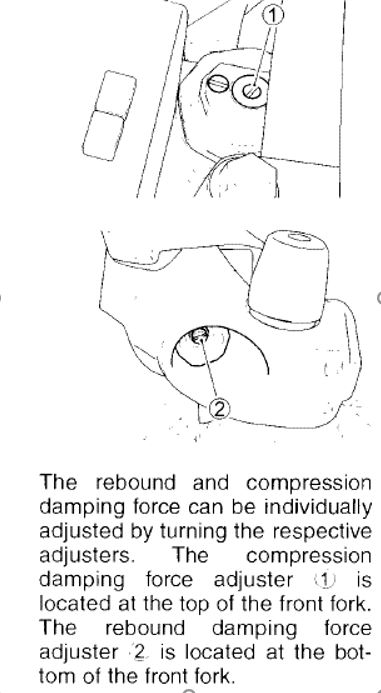

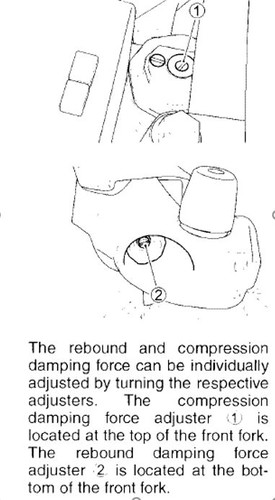

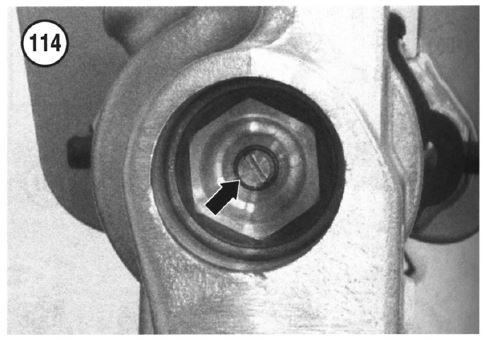

Болтами сверху (см. фото снизу) регулируется "отбой". Снизу перьев, точно также, регулируется "сжатие" (наверное придется вынуть резинку номер 12).
- "Сжатие" это сопротивление, которая вилка оказывает при попытке ее сжать (приземление после прыжка)
- "Отбой" это сопротивление вилки при попытке ее расжать (отскок от земли после приземления)

При регулировке сжатия и отбоя не забываем ставить давление в шине 1,8атм!

Н-хард, увеличение параметра
С-софт, уменьшение параметра

Сначала закручиваешь до упора в сторону Н, потом считаешь щелчки обратно. Одинаковое количество щелчков на обоих сторонах!
Таким образом, для полной настройки сжатия и отбоя, необходимо крутить ЧЕТЫРЕ винта, по 2 на перо, снизу и сверху.

Настройки по умолчанию
Сжатие (снизу): 13 кликов от закрученного
Отбой (сверху): 17 кликов от закрученного

Спуск воздуха из вилки

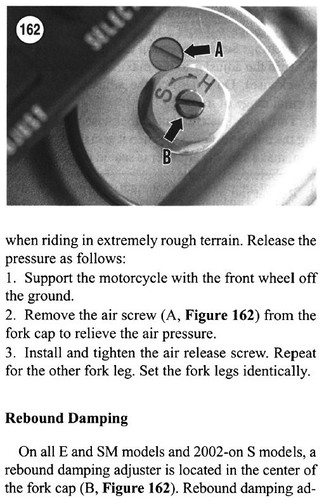

Иногда надо спускать чтоб вилка не дубела и сальники не рвало. "Маленькие" болтики сверху перьев (на снимке слева от болтов регулировки вилки H-S). Аккуратно выкрутить на вывешенном мото, закрутить обратно. Повторять периодически.

Защита перьев
Существуют неопреновые чехлы на вилку (на перья). Только вот под них попадает грязь, в результате износ получается еще больше. В кроссе (СПб) не используются, на форуме motogon.ru приговорены к изгнанию.

Прикрепления: 8662427.jpg(93Kb)


Baja '96 ==> CR125R '04, DR-Z 400 SM '05, XLV600 '96, SM 610 '06, CRF250R '08, GT500 '76, TE310 '11
Чемпион Мирового Чемпионата Супермото по интернету, 2010 и 2011!

kudrik Дата: Пн, 28.05.2012, 09:01 | Сообщение # 2

Часто заходит
Группа: Свой
Мотоцикл: Yamaha FZ400->DRZ400SM
Город: 54, Новосибирск
Сообщений: 311
Репутация: 4 ±
Статус: Offline
Сальники:

Такая же вилка стоит на honda CRF450, CRF250 но запчасти на вилку от хонды стоят немного дешевле.

я заказал через exist.ru (можно megazip.ru или любой другой кто возит запчасти по коду) вот эту позицию 51490-MEN-003 (комплект пыльник+сальник) мне обошлось это с доставкой в нск в 600 руб, т.е. весь набор на оба пера, 2 сальника+2 пыльника - в 1200 руб. считаю что довольно бюджетно.

Добавлю сюда ссылку на фото-отчет klr650 о замене сальников вилки SM http://www.drz-club.ru/forum/30-2457-1

chui Дата: Чт, 05.07.2012, 11:07 | Сообщение # 3

Бывает тут
Группа: Свой
Мотоцикл: dr-z400sm'05
Город: 51 Мурманск
Сообщений: 22
Репутация: 0 ±
Статус: Offline

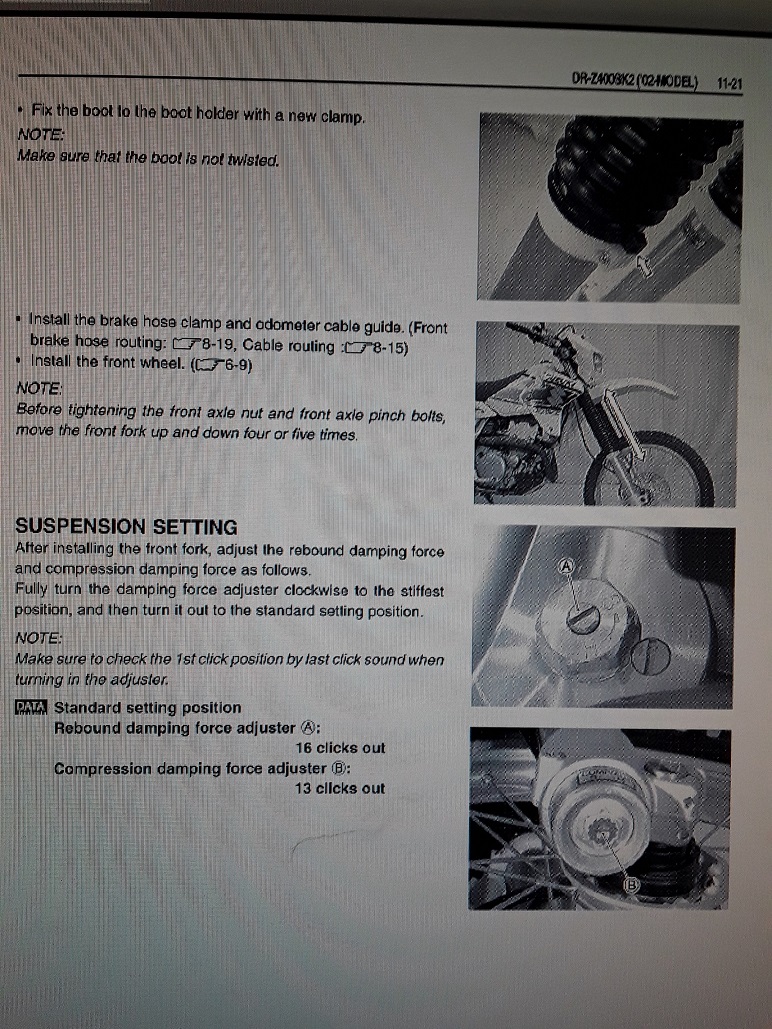

В очередной раз перечитывая мануал вычитал следующее... по регулировке... противоречит статье выше...



--------------------------------------------

Судя по этому мануалу куртить верх надо на 17 а низ на 13....
как быть????


Сообщение отредактировал chui - Чт, 05.07.2012, 11:09

ershn8d Дата: Чт, 05.07.2012, 12:26 | Сообщение # 4

Невеликий но Ужасный
Группа: Админ
Мотоцикл: CRF250R
Город: Muenchen, BY
Сообщений: 1748
Репутация: 23 ±
Статус: Offline
chui, исправил, крути по мануалу.

Baja '96 ==> CR125R '04, DR-Z 400 SM '05, XLV600 '96, SM 610 '06, CRF250R '08, GT500 '76, TE310 '11
Чемпион Мирового Чемпионата Супермото по интернету, 2010 и 2011!

SAN4EZ Дата: Чт, 06.12.2012, 21:03 | Сообщение # 5

Фанат
Группа: Свой
Мотоцикл: KLX450
Город: Монино-центОр Вселенной:)
Сообщений: 2337
Репутация: 29 ±
Статус: Offline
Quote (ershn8d)
Экспресс-метод ремонта Часто вилка течет просто от грязи под сальниками. Надо взять бутылку из под воды пластиковую, вырезать из нее "щуп", положить мот, спустить давление из вилки и провернуть под сальником этим "щупом" пару раз (засунуть кусочек пластиковой бутылки между сальником и пером и по периметру провести несколько раз).

немного уточню: метод реально работает но не избавляет от замены сальников, если сопливится постоянно - нужно перебирать

что бы добраться до сальника (№ 7) нужно аккуратно, отверткой отодвинуть пыльник (№ 9) далее прочистить сальник и пыльник щупом из пластиковой бутылки (размер щупа примерно 7Х100 мм)


Всё х..ня! ...Кроме пчёл!
...Да и пчёлы: тоже х..ня! :)

Kaigan Дата: Вт, 09.07.2013, 10:11 | Сообщение # 6

Бывает тут
Группа: Свой
Мотоцикл: DRZ400SM; BOULEVARD M50
Город: Владивосток
Сообщений: 87
Репутация: 0 ±
Статус: Offline
Покупал вот такой вариант для чистки, более цивильный, нежели пластиковая бутылка.

She Дата: Сб, 01.03.2014, 16:42 | Сообщение # 7

ПетровичЪ
Группа: Админ
Мотоцикл: DR-Z400Es VF750 Magna
Город: 65, Эсутору
Сообщений: 5683
Репутация: 59 ±
Статус: Offline
Количество масла по мануалу:

Во внутрь 182 мл.
В наружу 350 мл.

Всего  1064 мл.


Плохо когда глаза не боятся, а руки-крюки...

d1antre Дата: Ср, 30.07.2014, 09:57 | Сообщение # 8

Постоянно тут
Группа: Свой
Мотоцикл: DR-Z 400 SM 2005
Город: спб
Сообщений: 618
Мой статус в Skype
Статус: Offline
Jekich, Вопросы лучше задавать не в FAQ а сюда - http://www.drz-club.ru/forum/15-310-1

Плохого ничего не случится, но и хорошего тоже. старое масло уже выработало себя, да и смешивать новое со старым всё равно что пердеть в свою же тарелку

Черепашка46 Дата: Вт, 04.11.2014, 12:45 | Сообщение # 9

Бывает тут
Группа: Свой
Мотоцикл: DRZ400 sm
Город: Москва
Сообщений: 37
Мой статус в Skype
Статус: Offline
Цитата diman ()
вопрос такой под вес 110-120 стандартные настройки отбоя 17 сжатия 13 не подойдут? как быть?=)

Под такой вес нужно менять пружины, иначе пробъешь подвеску...

Добавлено (04.11.2014, 12:41)
---------------------------------------------
Цитата diman ()
оба пера одинаково должны быть настроены? у меня почему-то когда я воздух спускаю с одного больше выходит воздуха знач над настроить?

Вывеси мотоцикл (перед), окрути аккуратно руль и картриджи, замерь глубину уровня масла левого и правого пера.
Если при заправке масла картридж не был сухим, то уровни всегда будут разными.
При этом, надо не доливать, а откачивать, так как считаем, что объем был влит верно.

Добавлено (04.11.2014, 12:45)
---------------------------------------------
Цитата Jekich ()
Вопрос: можно ли купить 1л масла 5W, а остальные недостающие 64 мл залить старого масла, которое там было. Ничего плохого не случится?

Если не знаешь марку масла которое залито - НЕТ.
Смешивать можно одну базовую модификацию жидкости разной вязкости.

У Мотуля есть линейка Эксперт и Фактори лайн - ОНИ НЕ СМЕШИВАЮТСЯ.
Если смешаешь, то после прогрева жидкости она потемнеет, а часть присадок уйдет в осадок.
Зато смешать, допустим, Эксперт 5W и 10W - легко 8-) получишь 7,5W в пропорции 50% 8-))
Вот как-то так...


Кто хочет жить вечно - тот не с нами...

Сообщение отредактировал Черепашка46 - Вт, 04.11.2014, 12:47

Yustas Дата: Вт, 14.04.2015, 04:25 | Сообщение # 10

Бывает тут
Группа: Свой
Мотоцикл: Yamaha YF200S
Город: 125, Big Stone
Сообщений: 64
Репутация: 1 ±
Статус: Offline
проще говоря закручивание - жестче, откручивание - мягче smile

ДРЗеты не летают

Saint Дата: Ср, 03.06.2015, 04:09 | Сообщение # 11

Бывает тут
Группа: Свой
Мотоцикл: Suzuki dr-z 400 sm
Город: Владивосток
Сообщений: 25
Репутация: 0 ±
Статус: Offline
удалено
Прикрепления: 3944384.jpg(73Kb)

ershn8d Дата: Ср, 03.06.2015, 09:38 | Сообщение # 12

Невеликий но Ужасный
Группа: Админ
Мотоцикл: CRF250R
Город: Muenchen, BY
Сообщений: 1748
Репутация: 23 ±
Статус: Offline
Saint, ты на улице тоже орёшь два раза подряд? Зачем два раза спрашивать? В наш FAQ нельзя просто так писать.

Baja '96 ==> CR125R '04, DR-Z 400 SM '05, XLV600 '96, SM 610 '06, CRF250R '08, GT500 '76, TE310 '11
Чемпион Мирового Чемпионата Супермото по интернету, 2010 и 2011!

ershn8d Дата: Ср, 03.06.2015, 12:07 | Сообщение # 13

Невеликий но Ужасный
Группа: Админ
Мотоцикл: CRF250R
Город: Muenchen, BY
Сообщений: 1748
Репутация: 23 ±
Статус: Offline
SaintТогда тебе официальное замечание за флуд. В следующий раз уже бан.

Я Администратор, у меня работа - такая.


Baja '96 ==> CR125R '04, DR-Z 400 SM '05, XLV600 '96, SM 610 '06, CRF250R '08, GT500 '76, TE310 '11
Чемпион Мирового Чемпионата Супермото по интернету, 2010 и 2011!

Saint Дата: Ср, 03.06.2015, 13:00 | Сообщение # 14

Бывает тут
Группа: Свой
Мотоцикл: Suzuki dr-z 400 sm
Город: Владивосток
Сообщений: 25
Репутация: 0 ±
Статус: Offline
Заблокирован на неделю .
klr

Миха Дата: Вс, 01.05.2016, 09:55 | Сообщение # 15

Бывает тут
Группа: Свой
Мотоцикл: suzsuzuki DR-Z400 SM 2006
Город: Сочи, п Лазаревское
Сообщений: 23
Репутация: 0 ±
Статус: Offline
Спасибо!  нужная информация.

Иногда лучше задать глупые вопросы, чем исправлять глупые ошибки.
