Схема электрическая на японскую модель.
She Дата: Вс, 11.12.2011, 05:06 | Сообщение # 1

ПетровичЪ
Группа: Админ
Мотоцикл: DR-Z400Es квадр Polaris 570
Город: 65, Эсутору
Сообщений: 5934
Репутация: 66 ±
Статус: Оффлайн
Поделитесь может у кого есть схема электрическая на япономот. В цвете в любом формате. От европейцев схема другая. На проводке написанно 36*10-29FE* где звездочки не читаемо. Нужно узнать в каком месте провод черно белый (минусовой) соединяется с черно - коричневым минусовой идет на спидометр и прочее.

мотоциклист мотоциклисту: друг, запасное колесо,
цепь запасная, собеседник и в крайнем случае еда


Сообщение отредактировал She - Вс, 11.12.2011, 05:24

divdivex Дата: Вс, 11.12.2011, 16:20 | Сообщение # 2

Часто заходит
Группа: Заблокированные
Мотоцикл: Suzuki DRZ-400S JDM
Город: Красноярск
Сообщений: 433
Репутация: -9 ±
Статус: Оффлайн
Я думаю вряд ли вам кто то монтажную электро схему предоставит, так что придётся работать с принципиальной (расположен в низу данного раздела).

Subaru think feel drive!!!

She Дата: Пн, 12.12.2011, 04:20 | Сообщение # 3

ПетровичЪ
Группа: Админ
Мотоцикл: DR-Z400Es квадр Polaris 570
Город: 65, Эсутору
Сообщений: 5934
Репутация: 66 ±
Статус: Оффлайн
В электрике я слабоват но монтажная схема это вроде как на платах? А мне нужно схема электропроводки, с японского DRZ 400 S или SM. Ниже я схему видел но она от европейских - американских версий.

мотоциклист мотоциклисту: друг, запасное колесо,
цепь запасная, собеседник и в крайнем случае еда


Сообщение отредактировал She - Пн, 12.12.2011, 05:45

divdivex Дата: Чт, 15.12.2011, 03:12 | Сообщение # 4

Часто заходит
Группа: Заблокированные
Мотоцикл: Suzuki DRZ-400S JDM
Город: Красноярск
Сообщений: 433
Репутация: -9 ±
Статус: Оффлайн
Quote (She)
монтажная схема


Это схема монатажа проводки, тоесть как оно в реале расположено на моте.

Quote (She)
Нужно узнать в каком месте провод черно белый (минусовой) соединяется с черно - коричневым минусовой идет на спидометр и прочее.


Ты подробней опиши для чего и зачем это тебе, думаю всем миром-то поможем smile


Subaru think feel drive!!!

She Дата: Чт, 15.12.2011, 03:48 | Сообщение # 5

ПетровичЪ
Группа: Админ
Мотоцикл: DR-Z400Es квадр Polaris 570
Город: 65, Эсутору
Сообщений: 5934
Репутация: 66 ±
Статус: Оффлайн

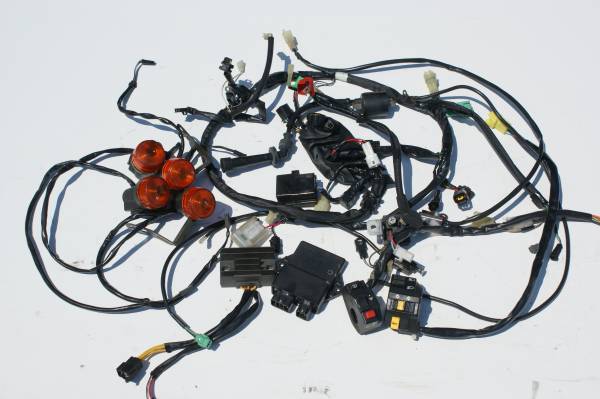

У меня Е модель штатовская (сделанная для штатов и привезенная от туда) Решил поставить всю светотехнику, для чего в японии с аукциона купил всю проводку

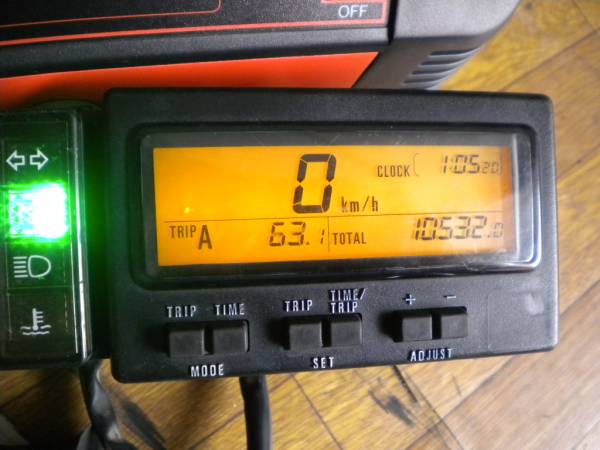

благо подвернулась незадорого. Не было только спидометра купил дополнительно, купил заднее крыло со стопом не было датчиков с двигателя-радиатора лягушки с переднего тормоза и еще одной запчастюхи стоящей в районе аккумулятора к ней подходит фишка на два провода черно-белый и черно коричневый (о чем писалось в начале). Вот и хочется узнать что там стоит и как выглядит.
Подробно - Тупо закорачивать эти два провода не хочется есть желание поставить все что должно стоять. И к комутатору провода немного различаются. Только датчик на подножку ставить наверно не буду по причине хлопотности - нет на раме креплений для него. Рама то от Е модели а хвост от СМ .
Прикрепления: 9550552.jpg(34.8 Kb) · 6879930.jpg(74.7 Kb) · 8096951.jpg(34.9 Kb)


мотоциклист мотоциклисту: друг, запасное колесо,
цепь запасная, собеседник и в крайнем случае еда


Сообщение отредактировал She - Чт, 15.12.2011, 03:59

divdivex Дата: Чт, 15.12.2011, 17:46 | Сообщение # 6

Часто заходит
Группа: Заблокированные
Мотоцикл: Suzuki DRZ-400S JDM
Город: Красноярск
Сообщений: 433
Репутация: -9 ±
Статус: Оффлайн
Давай отталкиваться от принципиальной схемы внизу раздела :

Добавлено (15.12.2011, 17:46)
---------------------------------------------
Согласно этой схеме минус с АКБ идёт на катушку зажигания (ignition tool), реле стартера (starter relay), зарядная таблетка (regulator/recifier). Ну а дальше уже потребители. У ешки нет акб и стартера тока кик ?


Subaru think feel drive!!!

Сообщение отредактировал divdivex - Чт, 15.12.2011, 17:56

She Дата: Пт, 16.12.2011, 04:56 | Сообщение # 7

ПетровичЪ
Группа: Админ
Мотоцикл: DR-Z400Es квадр Polaris 570
Город: 65, Эсутору
Сообщений: 5934
Репутация: 66 ±
Статус: Оффлайн
Эти схемы у меня есть, у японцев другая схема. И номер проводки 36610-29FE1 по каталогу для европейца 36610-29F20 другой но в мегазипе и других европо-штатовских каталогах этой проводки нет. Ешка со стартером. проводка от них что у японцев что в штатах одинаковая. Замок зажигания На всех японских моделях имеет только два провода. Оранжевый на спидометр не идет идет черно серый.

мотоциклист мотоциклисту: друг, запасное колесо,
цепь запасная, собеседник и в крайнем случае еда

She Дата: Пн, 19.12.2011, 09:36 | Сообщение # 8

ПетровичЪ
Группа: Админ
Мотоцикл: DR-Z400Es квадр Polaris 570
Город: 65, Эсутору
Сообщений: 5934
Репутация: 66 ±
Статус: Оффлайн

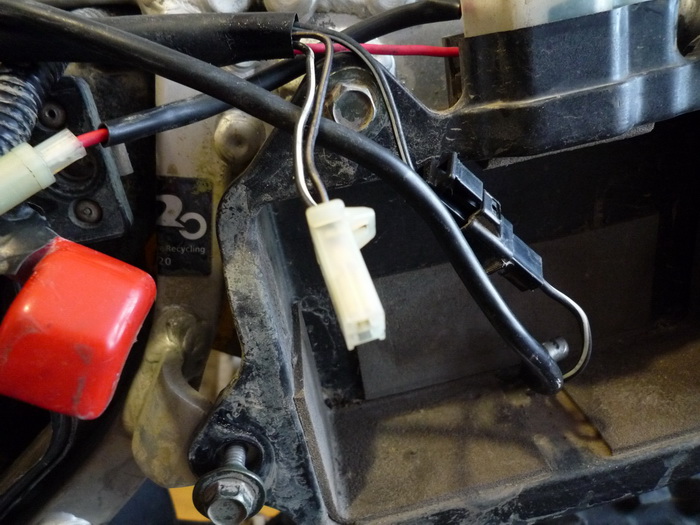

К чему идет эта белая фишка? На европейцах нет ее.

Прикрепления: 8195932.jpg(154.5 Kb)


мотоциклист мотоциклисту: друг, запасное колесо,
цепь запасная, собеседник и в крайнем случае еда

divdivex Дата: Вт, 20.12.2011, 12:04 | Сообщение # 9

Часто заходит
Группа: Заблокированные
Мотоцикл: Suzuki DRZ-400S JDM
Город: Красноярск
Сообщений: 433
Репутация: -9 ±
Статус: Оффлайн
Смотрел схемы от DR 250 и 650, там схемы практически аналогичные. Может плюнуть на купленную проводку и прокинуть всё как на предидущей эл. схеме ДРЗ400С ?

Добавлено (20.12.2011, 12:04)
---------------------------------------------

Quote (She)
К чему идет эта белая фишка? На европейцах нет ее.


Возьми китайский тестер в пределах 200р, с дальнейшими работами врядли в стороне останется. Возможность отследить визуально куда приходит пучок проводов есть ?


Subaru think feel drive!!!

Dimaest Дата: Вт, 20.12.2011, 12:41 | Сообщение # 10

Проходящий сквозь стены
Группа: Свой
Мотоцикл: 300 EXC
Город: Tallinn
Сообщений: 2628
Репутация: 37 ±
Статус: Оффлайн
She, минус чёрно-белый.. а чёрно-коричневый не обязательно минусовой, он может минус через нагрузку давать.. так что не торопись его с массой соединять! там скорее всего релюха какая-то висела... буду в гараже и гляну у себя.

She Дата: Ср, 21.12.2011, 04:57 | Сообщение # 11

ПетровичЪ
Группа: Админ
Мотоцикл: DR-Z400Es квадр Polaris 570
Город: 65, Эсутору
Сообщений: 5934
Репутация: 66 ±
Статус: Оффлайн
Quote (Dimaest)
а чёрно-коричневый не обязательно минусовой
черно серый там не коричневый.
Quote (divdivex)
Возьми китайский тестер в пределах 200р, с дальнейшими работами врядли в стороне останется. Возможность отследить визуально куда приходит пучок проводов есть ?
Мультиметр есть,идет по черно-серому питание на спидометр и на CDI идет. Вопрос что втыкается в эту фишку, а не куда идут провода с нее, схемы нет, фото нет.


мотоциклист мотоциклисту: друг, запасное колесо,
цепь запасная, собеседник и в крайнем случае еда


Сообщение отредактировал She - Ср, 21.12.2011, 07:47

divdivex Дата: Пт, 06.01.2012, 09:17 | Сообщение # 12

Часто заходит
Группа: Заблокированные
Мотоцикл: Suzuki DRZ-400S JDM
Город: Красноярск
Сообщений: 433
Репутация: -9 ±
Статус: Оффлайн
Ну и как сча дела обстоят ?

Quote (She)
черно серый там


тестером на массу сопротивление мерил ?


Subaru think feel drive!!!

She Дата: Вт, 10.01.2012, 02:48 | Сообщение # 13

ПетровичЪ
Группа: Админ
Мотоцикл: DR-Z400Es квадр Polaris 570
Город: 65, Эсутору
Сообщений: 5934
Репутация: 66 ±
Статус: Оффлайн

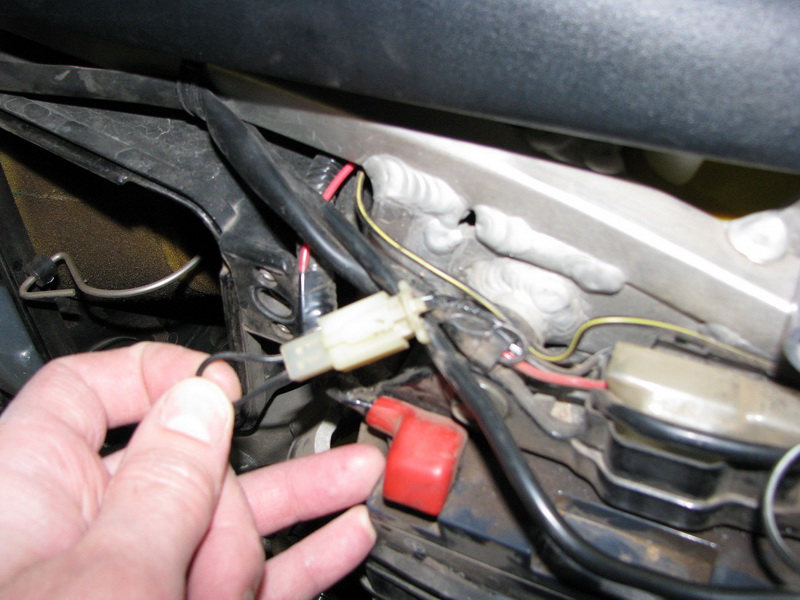

Все разобрался - как и предполагал "тупо закоротить" . Hlebnik фото прислал

Японцы наверно дя быстрого обесточивания CDI и спидометра сделали.
Прикрепления: 4157853.jpg(161.1 Kb)


мотоциклист мотоциклисту: друг, запасное колесо,
цепь запасная, собеседник и в крайнем случае еда


Сообщение отредактировал She - Вт, 10.01.2012, 02:50

amet12 Дата: Пн, 06.02.2012, 16:15 | Сообщение # 14

Заглянул
Группа: Новичок
Мотоцикл: Suzuki Drz 400 E
Город: Крым Алушта
Сообщений: 4
Репутация: 0 ±
Статус: Оффлайн

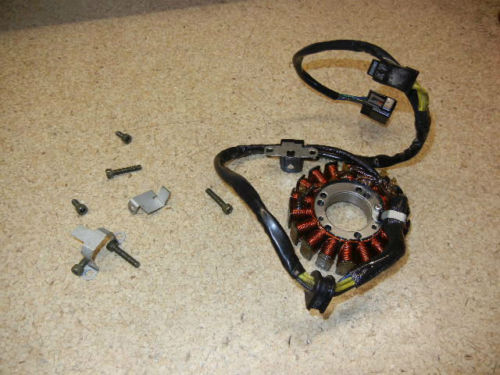

помогите как найти схему для перемотки генератора мой электрик её напутал и не может вспомнит
Прикрепления: 3688140.jpg(43.5 Kb)

She Дата: Ср, 08.02.2012, 11:54 | Сообщение # 15

ПетровичЪ
Группа: Админ
Мотоцикл: DR-Z400Es квадр Polaris 570
Город: 65, Эсутору
Сообщений: 5934
Репутация: 66 ±
Статус: Оффлайн

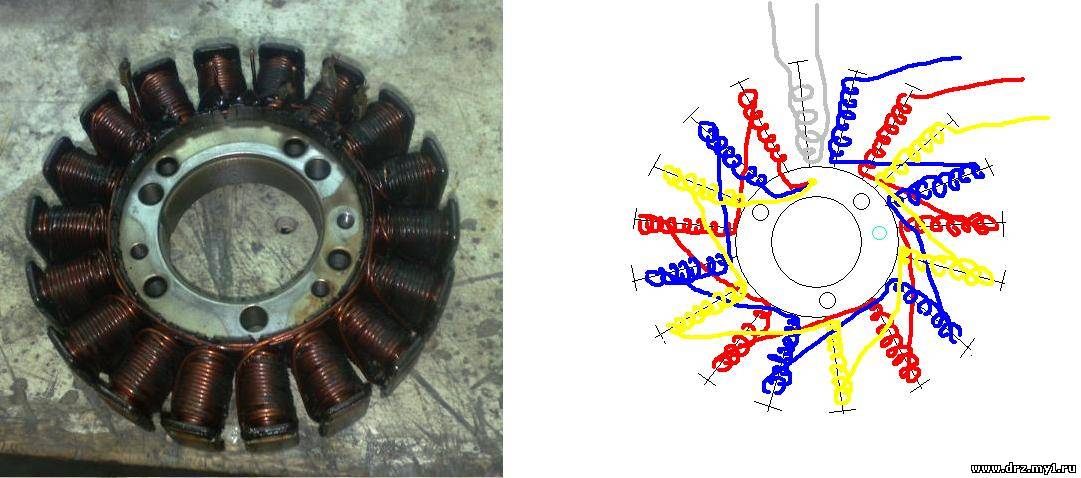

Вот эта?
Прикрепления: 2744619.jpg(81.5 Kb)


мотоциклист мотоциклисту: друг, запасное колесо,
цепь запасная, собеседник и в крайнем случае еда
