Форум владельцев Suzuki DRZ » Техника: DR-Z400 » Запчасти и расходники » Шестерня привод спидометра (Подойдет по размеру шестерня?)
Шестерня привод спидометра
chx Дата: Пн, 18.04.2016, 08:56 | Сообщение # 46

Освоился
Группа: Свой
Мотоцикл: DRZ-400S
Город: Пермь
Сообщений: 108
Репутация: 0 ±
Статус: Оффлайн
может скинемся на модель и выложим в общий доступ?
напечатать много где можно

traktorist Дата: Пн, 18.04.2016, 09:50 | Сообщение # 47

Бывает тут
Группа: Свой
Мотоцикл: suzuki drz, bandit, honda crf
Город: г. Железногорск
Сообщений: 18
Репутация: 0 ±
Статус: Оффлайн
Чертеж бы хоть для начала заиметь. Модель недолго сделать

Карандаш Дата: Пн, 18.04.2016, 10:05 | Сообщение # 48

Опытный эндурист
Группа: Свой
Мотоцикл: Ттр
Город: 54, Новосибирская обл.
Сообщений: 695
Репутация: 19 ±
Статус: Оффлайн
Цитата traktorist ()
Карандаш, можешь дать чертеж шестерни привода спидометра, могу денег на телефон кинуть
Чертежа у меня нет, по моему заказу делали в конторе , с условием что я буду заказывать у них. Он (чертеж) - их интеллектуальная собственность.
Цитата traktorist ()
кто нибудь на 3-д принтере пробовал напечатаь шестерню?
Выше картинки и текст в теме. Пробовали.

Добавлено (18.04.2016, 10:04)
---------------------------------------------

Цитата bizon ()
Разобрался. На червяке у SM-ки 8 зубов (заходов) а у S-ки 7 зубов (заходов). Вот и разница.
Спасибо. Значит, шестерня одинакова и подходит как на С, так и на СМ.
Сегодня позвонили, сказали можешь забирать первые 5 штук. Внутренний и наружный диаметр подправили, теперь все идеально касательно размеров. Что ж, завтра посмотрю вживую.

Добавлено (18.04.2016, 10:05)
---------------------------------------------
Volk27, Oleg68, и Саша Рыжий тип. Эти для вас.


Rijiitip Дата: Пн, 18.04.2016, 15:43 | Сообщение # 49

Ahenobarbus вернулась
Группа: Свой
Мотоцикл: Опять Suzuki DRZ-400S :-)
Город: 25 RUS г. Владивосток
Сообщений: 645
Репутация: 2 ±
Статус: Оффлайн
Только сегодня добрался до гаража и до своей шестерни smile Результат замеров на фотографиях:








Карандаш Дата: Пн, 18.04.2016, 16:25 | Сообщение # 50

Опытный эндурист
Группа: Свой
Мотоцикл: Ттр
Город: 54, Новосибирская обл.
Сообщений: 695
Репутация: 19 ±
Статус: Оффлайн
Rijiitip, спасибо. У всех разные штангенциркули походу biggrin

Rijiitip Дата: Пн, 18.04.2016, 16:28 | Сообщение # 51

Ahenobarbus вернулась
Группа: Свой
Мотоцикл: Опять Suzuki DRZ-400S :-)
Город: 25 RUS г. Владивосток
Сообщений: 645
Репутация: 2 ±
Статус: Оффлайн
Цитата Карандаш ()
Rijiitip, спасибо. У всех разные штангенциркули походу

Сильно от твоих размеров отличаются? Если что, то у меня эска американская  smile

Карандаш Дата: Пн, 18.04.2016, 16:49 | Сообщение # 52

Опытный эндурист
Группа: Свой
Мотоцикл: Ттр
Город: 54, Новосибирская обл.
Сообщений: 695
Репутация: 19 ±
Статус: Оффлайн
Rijiitip, не. на полмиллиметра. Фигня biggrin

Rijiitip Дата: Пн, 18.04.2016, 17:01 | Сообщение # 53

Ahenobarbus вернулась
Группа: Свой
Мотоцикл: Опять Suzuki DRZ-400S :-)
Город: 25 RUS г. Владивосток
Сообщений: 645
Репутация: 2 ±
Статус: Оффлайн
Цитата Карандаш ()
Rijiitip, не. на полмиллиметра. Фигня
Согласен, что фигня  biggrin Моя шестеренка во время замеров была нестабильна, каждый раз показывала разные результаты  biggrin Я записал средние показатели  biggrin

bizon Дата: Пн, 18.04.2016, 18:58 | Сообщение # 54

Бывает тут
Группа: Свой
Мотоцикл: SUZUKI DR-Z 400S
Город: 59 Пермский край
Сообщений: 21
Репутация: 0 ±
Статус: Оффлайн
У кого какие мнения? Может червяк тоже напечатать чтоб весь привод был из одного материала. Железный ведь червяк точит шестерню! Почему японцы сразу не сделали весь привод либо железным либо пластиковым!

Карандаш Дата: Пн, 18.04.2016, 19:30 | Сообщение # 55

Опытный эндурист
Группа: Свой
Мотоцикл: Ттр
Город: 54, Новосибирская обл.
Сообщений: 695
Репутация: 19 ±
Статус: Оффлайн
Цитата bizon ()
У кого какие мнения? Может червяк тоже напечатать чтоб весь привод был из одного материала. Железный ведь червяк точит шестерню! Почему японцы сразу не сделали весь привод либо железным либо пластиковым!
Металлическую шестерню не стали делать по причине безопасности. Заклинит на ходу если??

Добавлено (18.04.2016, 19:30)
---------------------------------------------

Цитата bizon ()
Железный ведь червяк точит шестерню!
а пластиковая не точит другую пластиковую что-ли?

bizon Дата: Пн, 18.04.2016, 20:33 | Сообщение # 56

Бывает тут
Группа: Свой
Мотоцикл: SUZUKI DR-Z 400S
Город: 59 Пермский край
Сообщений: 21
Репутация: 0 ±
Статус: Оффлайн
Понятно. А червяк однородный почему не сделали?

Добавлено (18.04.2016, 19:57)
---------------------------------------------
Мое мнение что если обе шестерни будут из нейлона то привод будет служить гораздо дольше. Может я ошибаюсь? wacko

Добавлено (18.04.2016, 20:33)
---------------------------------------------



Возможное решение. Металлическая шестерня на втулке из пластика усы зацепления продолжение пластиковой втулки. В случае клина ломало бы усы зацепления с колесом. Ну это если в глубину вопроса лесть. На практике я думаю для завода не целесообразно.

traktorist Дата: Вт, 19.04.2016, 05:07 | Сообщение # 57

Бывает тут
Группа: Свой
Мотоцикл: suzuki drz, bandit, honda crf
Город: г. Железногорск
Сообщений: 18
Репутация: 0 ±
Статус: Оффлайн
а какой модуль у шестерни?
Разбирал недавно привод от скутера хонда дио, там шестерни металические. Появилась мысль приколхозить на дырзет, если получится отпишусь позже

chx Дата: Вт, 19.04.2016, 10:37 | Сообщение # 58

Освоился
Группа: Свой
Мотоцикл: DRZ-400S
Город: Пермь
Сообщений: 108
Репутация: 0 ±
Статус: Оффлайн

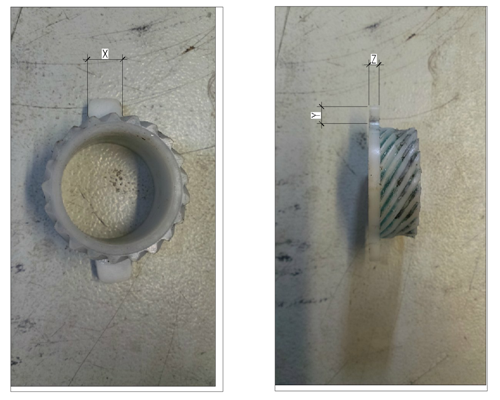

подскажите размеры по рисунку
есть подозрение, что Y и Z = 3 и 4 мм соответственно, а Х - 8мм, но хотелось бы уточнить

Прикрепления: 8382488.png(291.1 Kb)


Сообщение отредактировал chx - Вт, 19.04.2016, 10:40

Карандаш Дата: Вт, 19.04.2016, 19:01 | Сообщение # 59

Опытный эндурист
Группа: Свой
Мотоцикл: Ттр
Город: 54, Новосибирская обл.
Сообщений: 695
Репутация: 19 ±
Статус: Оффлайн
Первые 5 штук готовы, три из них уже забронированы.Размеры подправили, теперь все ок.

Добавлено (19.04.2016, 19:01)
---------------------------------------------
chx, x 8 mm, y=6 мм,z =3мм


traktorist Дата: Пт, 22.04.2016, 06:37 | Сообщение # 60

Бывает тут
Группа: Свой
Мотоцикл: suzuki drz, bandit, honda crf
Город: г. Железногорск
Сообщений: 18
Репутация: 0 ±
Статус: Оффлайн

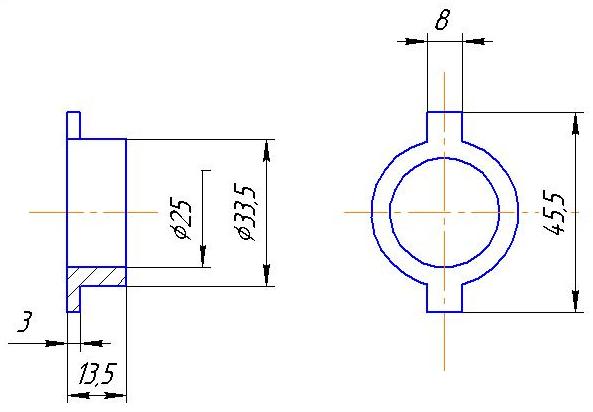

Такие размеры заготовки получаются?
Прикрепления: 1221259.jpg(21.8 Kb)
