Корпус приборки для 3D-печати
demonizer Дата: Ср, 12.06.2019, 07:49 | Сообщение # 1

DR.Zло
Группа: Модератор
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3450
Репутация: 76 ±
Статус: Оффлайн

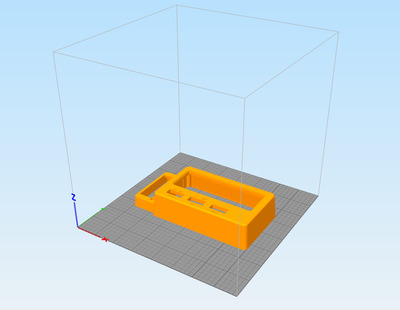

Модифицирован под стандартные болты М5 20мм, вклеиваемые в крышку на полиуретановый герметик.

На форум не загрузить по причине ограничений на размер файла, поэтому, внешняя ссылка:

Корпус приборки для 3D-печати





Прикрепления: 1623127.png (58.7 Kb) · 8820105.png (64.4 Kb) · 8058734.png (26.4 Kb) · 3227402.png (35.7 Kb) · 5879098.png (22.6 Kb)

MaxZT Дата: Ср, 12.06.2019, 11:13 | Сообщение # 2

Постоянно тут
Группа: Свой
Мотоцикл: KL250→DR-Z400S→CRF450R→RMX250
Город: 41RUS
Сообщений: 516
Репутация: 11 ±
Статус: Оффлайн
Лить будешь? По опыту печати могу сказать, что такое напечатать ОЧЕНЬ сложно.

demonizer Дата: Ср, 12.06.2019, 11:55 | Сообщение # 3

DR.Zло
Группа: Модератор
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3450
Репутация: 76 ±
Статус: Оффлайн
Да, в следующем месяце займусь прессформой, буду лить, наверное, сразу с модификацией под бортовой компьютер, работа кипит.

Я отпечатал из ABS нижнюю часть, все без проблем, соплом 0.3

Мне кажется, для выломанной с кронштейна приборки, очень неплохая заплатка.

demonizer Дата: Ср, 12.06.2019, 11:57 | Сообщение # 4

DR.Zло
Группа: Модератор
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3450
Репутация: 76 ±
Статус: Оффлайн
Кроме того, можно обратиться в контору, которая занимается профессиональной печатью, поблизости.

She Дата: Чт, 13.06.2019, 01:38 | Сообщение # 5

ПетровичЪ
Группа: Админ
Мотоцикл: Honda XRV 750 Africa Twin
Город: 65, Эсутору
Сообщений: 5895
Репутация: 67 ±
Статус: Оффлайн
Цитата demonizer ()
На форум не загрузить по причине ограничений на размер файла


Закинь в файлы.


мотоциклист мотоциклисту: друг, запасное колесо,
цепь запасная, собеседник и в крайнем случае еда

MaxZT Дата: Пн, 26.08.2019, 11:54 | Сообщение # 6

Постоянно тут
Группа: Свой
Мотоцикл: KL250→DR-Z400S→CRF450R→RMX250
Город: 41RUS
Сообщений: 516
Репутация: 11 ±
Статус: Оффлайн
Решил оставить свой печальный опыт здесь:
Если разбили стекло приборки, то не пытайтесь полностью от него избавиться и заменить на какое-нибудь своё, вырезанное из оргстекла.
Оно сидит там очень плотно и чуть ли не является одним целым с черным корпусом приборки!

demonizer Дата: Сб, 09.01.2021, 15:40 | Сообщение # 7

DR.Zло
Группа: Модератор
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3450
Репутация: 76 ±
Статус: Оффлайн
Поликарбонатное стекло устанавливается в прессформу и "вливается" в корпус. Извлечь его не получится, можно только аккуратно вырезать на чпу-фрезере.

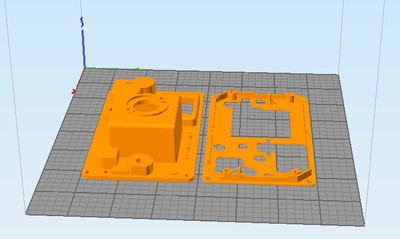

Я разбил модель нижней части корпуса на две для удобства печати. Потом можно склеить.
Ссылка та же


Прикрепления: 5367066.jpg (65.7 Kb) · 9492708.png (330.2 Kb) · 4354966.png (230.0 Kb)

demonizer Дата: Сб, 09.01.2021, 22:53 | Сообщение # 8

DR.Zло
Группа: Модератор
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3450
Репутация: 76 ±
Статус: Оффлайн
Ну и практический результат:
Поступил сложный пациент - приборка "в лоскуты"
Нижняя часть - горсть пластика с силиконом, верхняя - уже когда-то восстановленная с помощью шпаклевки и армирующей сетки.




Даже, учитывая, что принтер у меня далеко не профессиональный, получилось очень неплохо:

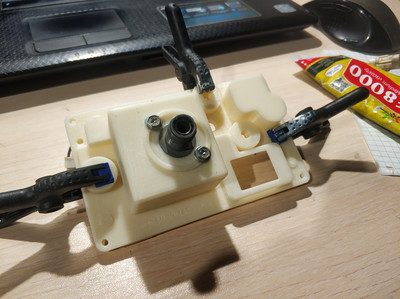

Для склеивания использовал клей E8000. Можно использовать любой подходящий, главное, не ПВА и не суперклей)))

Прикрепления: 1717402.jpg (106.4 Kb) · 3160998.jpg (93.9 Kb) · 9706704.jpg (428.6 Kb) · 0430995.jpg (309.0 Kb) · 6975082.jpg (330.4 Kb) · 1347801.jpg (329.9 Kb) · 0094092.jpg (358.9 Kb) · 8483052.jpg (362.1 Kb) · 1061519.jpg (378.0 Kb)

demonizer Дата: Сб, 09.01.2021, 23:01 | Сообщение # 9

DR.Zло
Группа: Модератор
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3450
Репутация: 76 ±
Статус: Оффлайн
Корпус я проектировал с учетом крепежа на стандартный болты М5, которые можно купить в любом магазине крепежа.
Головки болтов я промазал тем же клеем E8000.



Во всем остальном, корпус идентичен оригиналу, поэтому, вентиляционные отверстия так же предусмотрены. Туда наклеиваются круглые наклейки из мембранной ткани.
Можно прилепить с разбитого корпуса на тот же клей E8000.
Я вырезал новые...



Прикрепления: 5484390.jpg (421.8 Kb) · 1300154.jpg (343.6 Kb) · 5876982.jpg (249.0 Kb) · 2504224.jpg (392.2 Kb) · 2859100.jpg (398.5 Kb) · 6507304.jpg (298.5 Kb)

demonizer Дата: Сб, 09.01.2021, 23:08 | Сообщение # 10

DR.Zло
Группа: Модератор
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3450
Репутация: 76 ±
Статус: Оффлайн
Решение о дальнейшей герметизации принимайте сами, в зависимости от состояния. У меня все было сложно, поэтому так:




Прикрепления: 2586911.jpg (389.6 Kb) · 9687898.jpg (341.9 Kb) · 1361511.jpg (346.7 Kb) · 3039022.jpg (418.3 Kb) · 5097958.jpg (355.1 Kb) · 3738314.jpg (409.3 Kb)

demonizer Дата: Сб, 09.01.2021, 23:26 | Сообщение # 11

DR.Zло
Группа: Модератор
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3450
Репутация: 76 ±
Статус: Оффлайн
Ну и напоследок: приборка на кронштейн прикручивается через резинки. Поскольку, резьбовая часть болтов М5 по всей длине, необходимо использовать гайки с пластиковым кольцом + шайбу.
Прикручивать так, чтобы не зажимать резинки, но и чтобы не болталось biggrin

Прикрепления: 6189535.jpg (266.7 Kb)

demonizer Дата: Пт, 26.03.2021, 06:33 | Сообщение # 12

DR.Zло
Группа: Модератор
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3450
Репутация: 76 ±
Статус: Оффлайн

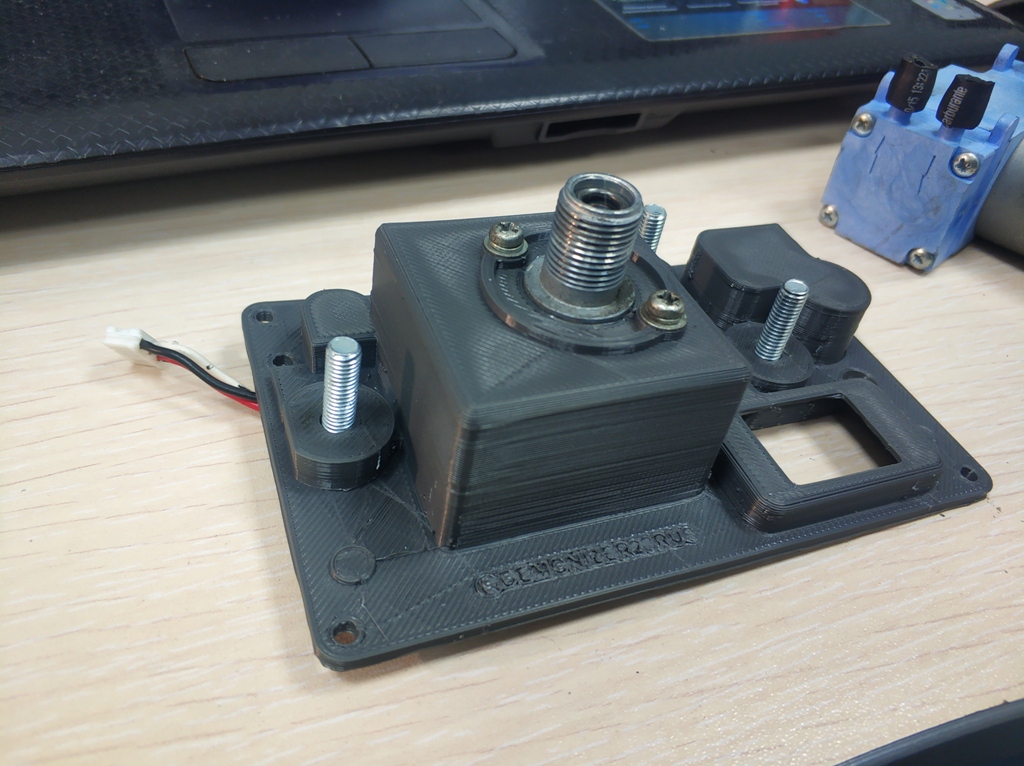

Прикрепления: 8619859.jpg (412.4 Kb) · 7502463.jpg (260.9 Kb) · 1206943.jpg (353.9 Kb) · 7354955.jpg (346.7 Kb) · 7148922.jpg (408.3 Kb) · 4357146.jpg (484.2 Kb)

Lognonogka Дата: Вт, 08.11.2022, 09:51 | Сообщение # 13

Заглянул
Группа: Свой
Мотоцикл: Suzuki
Город: Крск
Сообщений: 2
Репутация: 0 ±
Статус: Оффлайн
demonizer, привет! Обновил ссылку пжл)

klr650 Дата: Ср, 09.11.2022, 11:56 | Сообщение # 14

Фанат
Группа: Админ
Мотоцикл: Хусаберг 350
Город: Пушкино
Сообщений: 10749
Репутация: 146 ±
Статус: Оффлайн
Lognonogka, молодец спс
