Восстановление ЖК-индикатора приборной панели
demonizer Дата: Вс, 16.08.2020, 08:09 | Сообщение # 1

DR.Zло
Группа: Модератор
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3452
Репутация: 75 ±
Статус: Оффлайн
Приветствую. Делалось впервые, возможно, появится более изящный способ, но получилось неплохо, поэтому решил поделиться, вдруг кому будет полезно.
Итак, поступила в ремонт утопленная приборка с жалобами на практически отсутствующую индикацию.
Немного фото того, что внутри:



После того, как разобрали приборку, извлекаем сам индикатор:



Воздействие воды испортило нижний поляризатор (пленку). Немного подогрев стекло, градусов до 50-60, аккуратно снимаем пленку



С большой долей вероятности, на стекле останется клеевой слой. его нужно счистить. Без опыта подобных работ, лучше воспользоваться пластиковой картой.

Прикрепления: 4376743.jpg(314.5 Kb) · 9653607.jpg(329.1 Kb) · 8446144.jpg(433.1 Kb) · 9756777.jpg(426.5 Kb) · 3457483.jpg(272.5 Kb) · 4311503.jpg(282.6 Kb) · 0816659.jpg(289.8 Kb)

demonizer Дата: Вс, 16.08.2020, 08:21 | Сообщение # 2

DR.Zло
Группа: Модератор
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3452
Репутация: 75 ±
Статус: Оффлайн
В любом магазине, продающим комплектующие для ремонта мобилок, покупается поляризационная пленка,
любого подходящего размера. Здесь чем больше - тем лучше.



Отрезается кусочек, вкладывается под ЖК-индикатор и ищется наиболее контрастное положение пленки.
Тут все просто. Чем светлее, прозрачнее индикатор, тем темнее будут сегменты.
Особые ценители могут инвертировать изображение. При положении пленки, когда индикатор черный, цифры будут прозрачными.
Не очень читаемо, поэтому не рекомендую.
Обращаю отдельное внимание, что клеевая сторона поляризатора обычно отмечена цветной полосой на защитной пленке.
Т.е. эта сторона пленки должна быть обращена к стеклу.



Далее в этом положении позиционируется лист пленки



Маркером размечается контур с небольшим запасом



Обезжиривается поверхность ЖК-индикатора, следите, чтобы не оставалось ворсинок или пыли.



Для удобства, чтобы стекло не ползало по столу, подложите токопроводящие резинки индикатора под стекло.
Для прикатки пленки лучше использовать силиконовый валик. Его можно приобрести в том же магазине, что и пленку.



Неспеша, с небольшим прижимом, прикатываем поляризатор к стеклу, одновременно, удаляя защитную пленку (внимание на фото)



Лезвием удаляем лишнее. Будьте аккуратны. не касайтесь лезвием плоскости нижнего стекла, чтобы не повредить токопроводящее напыление.
Если сложно - можно подложить ту же пластиковую карту, для защиты контактов.



Снимаем вторую защитную пленку с поляризатора



Вырезаем подложку из обычного листа офисной бумаги. Ее необходимо поместить между самим индикатором и белым пластиковым рассеивателем.

Прикрепления: 3374893.jpg(373.3 Kb) · 0186605.jpg(448.2 Kb) · 9882513.jpg(440.4 Kb) · 5628418.jpg(272.3 Kb) · 1121496.jpg(401.4 Kb) · 1673004.jpg(350.4 Kb) · 9637489.jpg(297.3 Kb) · 0979629.jpg(322.3 Kb) · 3472398.jpg(303.7 Kb) · 0682542.jpg(330.2 Kb)

demonizer Дата: Вс, 16.08.2020, 08:23 | Сообщение # 3

DR.Zло
Группа: Модератор
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3452
Репутация: 75 ±
Статус: Оффлайн

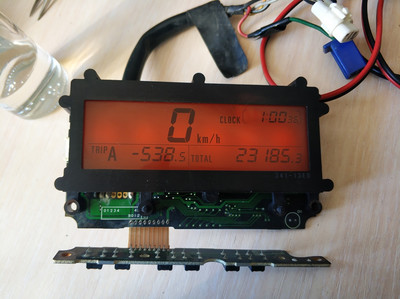

Проверяем работоспособность и собираем в обратной последовательности.



Безусловно, предварительно устранив все повреждения коррозией, но про это я писал уже статьи. Успехов в ремонте и не топите своих коней wink

Прикрепления: 0780787.jpg(301.9 Kb) · 3770904.jpg(320.0 Kb) · 5345467.jpg(318.9 Kb)
