Ремонт генератора своими силами
demonizer Дата: Ср, 20.09.2017, 21:15 | Сообщение # 46

DR.Zло
Группа: Модератор
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3458
Репутация: 75 ±
Статус: Оффлайн

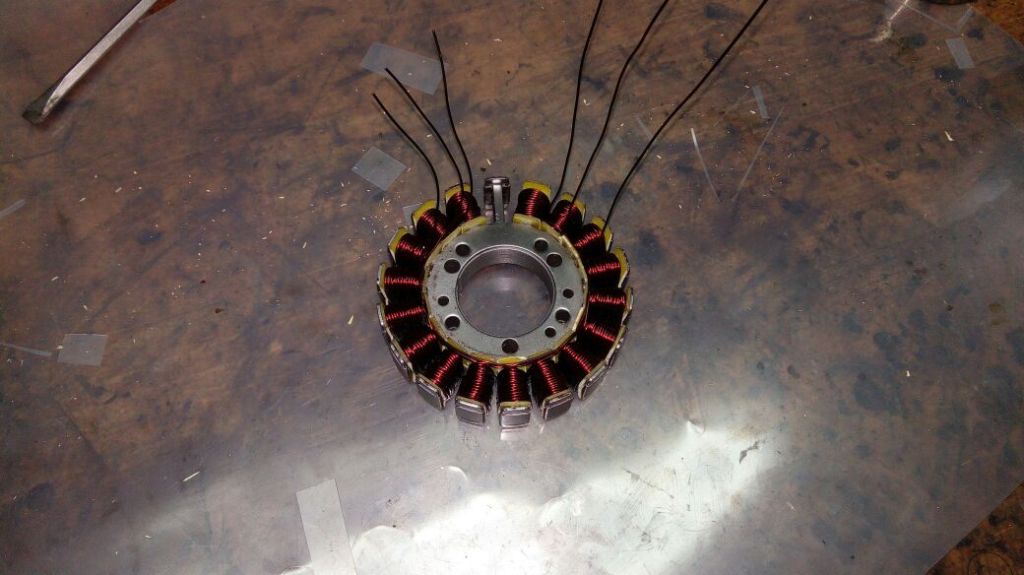

Далее мотаем третью фазу. В третьей фазе 5 катушек.



Оставшаяся катушка - датчик угла опережения для коммутатора.
Она также мотается, как и остальные, просто отдельно от всех. По часовой стрелке, 48 витков.

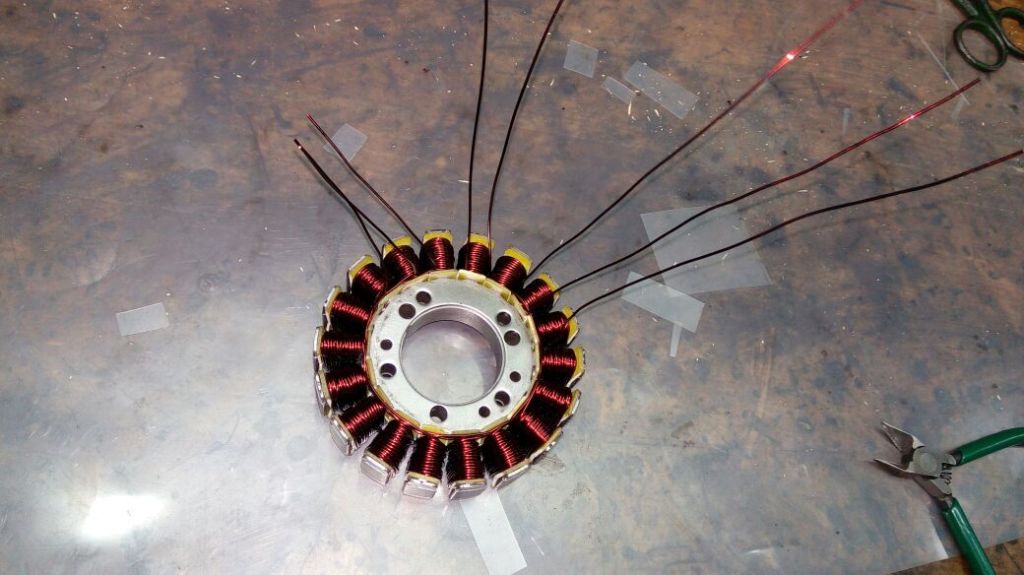

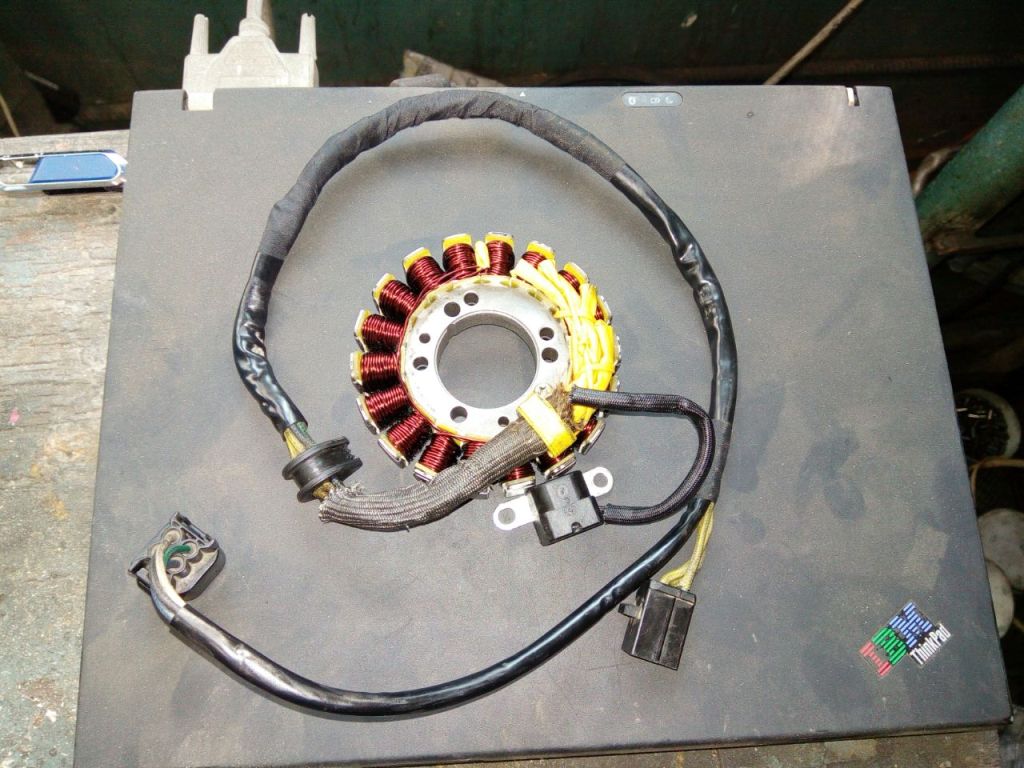

Присобачиваем провода.

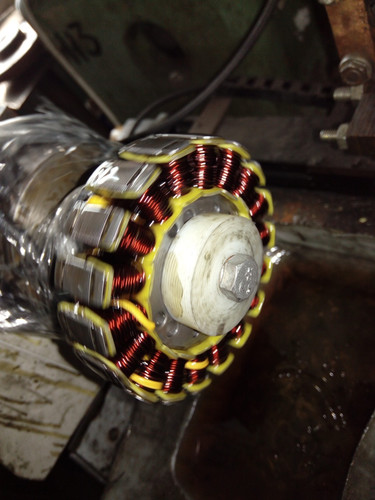

Пропитываем/сушим

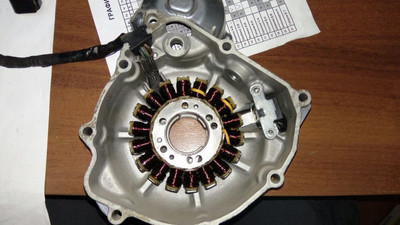

Устанавливаем

Прикрепления: 8562601.jpg(77.4 Kb) · 5100781.jpg(84.4 Kb) · 8368426.jpg(129.5 Kb) · 1140683.jpg(225.1 Kb) · 9255325.jpg(98.8 Kb)

demonizer Дата: Ср, 20.09.2017, 21:30 | Сообщение # 47

DR.Zло
Группа: Модератор
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3458
Репутация: 75 ±
Статус: Оффлайн

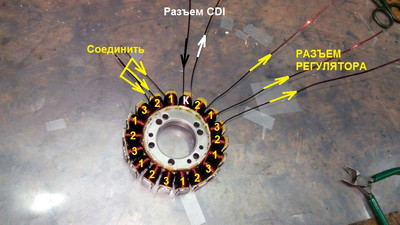

Ну и на десерт, схема статора:
Стрелками показано направление намотки
Цветом обозначены провода разъемов
Цифрами обозначены фазы (в том порядке, в котором наматывали)



Надеюсь, был полезен. И удачной перемотки wink
Прикрепления: 7837892.jpg(154.4 Kb)

SAN4EZ Дата: Ср, 20.09.2017, 22:36 | Сообщение # 48

Фанат
Группа: Свой
Мотоцикл: skywave400
Город: Монино-центОр Вселенной:)
Сообщений: 2355
Репутация: 29 ±
Статус: Оффлайн
Цитата demonizer ()
Надеюсь, был полезен. И удачной перемотки



Добавлено (20.09.2017, 22:36)
thumb  Профи.
Прикрепления: 6645025.jpg(162.1 Kb)


Всё х..ня! ...Кроме пчёл!
...Да и пчёлы: тоже х..ня! :)


Сообщение отредактировал SAN4EZ - Ср, 20.09.2017, 22:39

MaxZT Дата: Чт, 21.09.2017, 08:13 | Сообщение # 49

Постоянно тут
Группа: Свой
Мотоцикл: KL250→DR-Z400S→CRF450R→RMX250
Город: 41RUS
Сообщений: 527
Репутация: 11 ±
Статус: Оффлайн
Цитата SAN4EZ ()
Профи

Да, это точно. Помню изучал информацию на сайте человека, который занимается такими перемотками, так он за статоры от DRZ даже не берется :).

demonizer Дата: Чт, 21.09.2017, 11:27 | Сообщение # 50

DR.Zло
Группа: Модератор
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3458
Репутация: 75 ±
Статус: Оффлайн
MaxZT, Когда есть подробная инструкция и расположение катушек, статор от дрз перестает быть каким-то особенным wink
Хотя, информация, опубликованная на первой странице, не отличается от этой, отчет получился более подробным и наглядным.

Карандаш Дата: Чт, 21.09.2017, 20:54 | Сообщение # 51

Опытный эндурист
Группа: Свой
Мотоцикл: Ттр
Город: 54, Новосибирская обл.
Сообщений: 697
Репутация: 19 ±
Статус: Оффлайн
Шикарная инструкция! Очень наглядно и познавательно!
