Светодиодная платка для DRC EDGE v.2
demonizer Дата: Вт, 05.12.2017, 23:54 | Сообщение # 1

DR.Zло
Группа: Модератор
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3447
Репутация: 75 ±
Статус: Оффлайн
В продолжение темы: //www.drz-club.ru/forum/16-10421-1#140120

Вторая версия с яркими светодиодами для DRC EDGE.



Изменения:



- сокращение расстояния между светодиодами позволило более компактно их разместить (в предыдущей версии у некоторых упирались в стекляшку рассеивателя)
- все в одном. Подсветка госномера теперь располагается на основной плате, а не отдельно на проводах, как штатно и в первой версии
- изменена цветовая температура подсветки госномера. теперь это теплый свет.
- добавлен специализированный драйвер для управления светодиодами. Это позволяет получить максимальную светоотдачу от кристаллов.
- цвет платы может быть черный или белый. (пока выбор есть)
- вариант габарита теперь один (по статистике оказался наиболее востребованным, стильным и информативным)




Для сравнения с предыдущей версией:



Платки также обработаны защитным лаком, предотвращающим коррозию при попадании влаги.

Цена 1700р, доставка включена в стоимость.
Прикрепления: 6894429.jpg(167.4 Kb) · 5078321.jpg(258.9 Kb) · 8064901.jpg(235.1 Kb) · 1882989.jpg(234.5 Kb) · 1796054.jpg(233.2 Kb) · 9144403.jpg(188.4 Kb) · 8787285.jpg(321.1 Kb) · 3218466.jpg(227.1 Kb) · 3674372.jpg(194.4 Kb) · 7529037.jpg(129.5 Kb)


Сообщение отредактировал demonizer - Ср, 27.11.2019, 13:55

demonizer Дата: Пт, 09.02.2018, 12:10 | Сообщение # 2

DR.Zло
Группа: Модератор
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3447
Репутация: 75 ±
Статус: Оффлайн
Еще осталось немного

AlexSV Дата: Сб, 07.04.2018, 19:34 | Сообщение # 3

Часто заходит
Группа: Свой
Мотоцикл: LEAD50.KAYOmini.TC50.TE300
Город: Екатеринбург
Сообщений: 352
Репутация: 6 ±
Статус: Оффлайн
Привет, а можно размеры платы - хочу интегрировать в китайский корпус?
У моего стекло прозрачное - диоды ведь красные?
А варсион намбер ван нету?))) Которые по 1700 были?


Хочу как ROBBIE MADDISON шпарить по воде

Alex_drz400_sm Дата: Пт, 06.07.2018, 15:19 | Сообщение # 4

Заглянул
Группа: Новичок
Мотоцикл: SUZUKI DR-Z400 SM
Город: 199
Сообщений: 4
Репутация: 0 ±
Статус: Оффлайн
Приветствую, есть ли в наличии светодиодная платка для DRC EDGE v.2 (апдейт) ?

neigel Дата: Вт, 09.04.2019, 03:20 | Сообщение # 5

Бывает тут
Группа: Свой
Мотоцикл: drz400sm
Город: 77
Сообщений: 11
Репутация: 0 ±
Статус: Оффлайн
Привет!
Тоже хочу заказать плату, есть возможность?

demonizer Дата: Ср, 27.11.2019, 14:10 | Сообщение # 6

DR.Zло
Группа: Модератор
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3447
Репутация: 75 ±
Статус: Оффлайн
Ребят, есть ограниченное количество (т.е. мало) платок для стопака DRC EDGE.
Платки второго поколения, со специализированным драйвером, разработанным специально для фонарей транспортных средств.
Платки покрыты защитным лаком, т.е. не боятся воды.
Подсветка номера интегрирована, т.е. все находится на одной плате, без дополнительной на проводах.
О том, нахрена вообще это нужно, отзывах и прочем, можно почитать в теме:
https://www.drz-club.ru/forum/16-10421-1#140120

Для заказа скидывайте заявку в личку.

Ценник 1700₽, с учётом упаковки и доставки по России почтой первым классом.
Отправка на следующий день, после получения оплаты.

Прикрепления: 4302424.jpg(323.6 Kb)

demonizer Дата: Ср, 27.11.2019, 14:11 | Сообщение # 7

DR.Zло
Группа: Модератор
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3447
Репутация: 75 ±
Статус: Оффлайн
Цитата AlexSV ()
а можно размеры платы

Можно размеры платы, ниже pdf с чертежом, можно распечатать и прикинуть к своему стопаку (Для владельцев аналогов DRC с али)
Прикрепления: board_DRC.pdf(28.5 Kb)


Сообщение отредактировал demonizer - Чт, 28.11.2019, 08:35

demonizer Дата: Сб, 25.04.2020, 18:10 | Сообщение # 8

DR.Zло
Группа: Модератор
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3447
Репутация: 75 ±
Статус: Оффлайн
Разместился на ebay, забугорщина потихоньку разбирает, так что, запасы иссякают, новых пока не будет, имейте в виду

SAN4EZ Дата: Ср, 29.04.2020, 19:04 | Сообщение # 9

Фанат
Группа: Свой
Мотоцикл: skywave400
Город: Монино-центОр Вселенной:)
Сообщений: 2355
Репутация: 29 ±
Статус: Оффлайн
Цитата demonizer ()
Разместился на ebay, забугорщина потихоньку разбирает, так что, запасы иссякают, новых пока не будет, имейте в виду
smok  давно пора было.  respect


Всё х..ня! ...Кроме пчёл!
...Да и пчёлы: тоже х..ня! :)

Asustek Дата: Пт, 01.05.2020, 18:42 | Сообщение # 10

Бывает тут
Группа: Свой
Мотоцикл: Drz-400sm
Город: 23 Новороссийск
Сообщений: 38
Репутация: 9 ±
Статус: Оффлайн
Небольшой рассказ о том как проходила установка платы в китайскую реплику DRC.

Разбираем
Длина родной платы 92мм,  новой 97мм, но это не играет роли.


Разборка и примерка показала что монтажные стойки находятся на том же расстоянии как и оригинала,
А вот стойки крепления фонаря две, а не три как в DRC и находятся они в другом месте и попадают в плату,


да и ещё в месте каналов соединяющих верхний и нижний электропроводящий слой платы.
Отступать было поздно, визуальный осмотр показал что дорожек в нужном месте нет,
Вооружившись мультиметром было выяснено что наружные поля являются землёй.

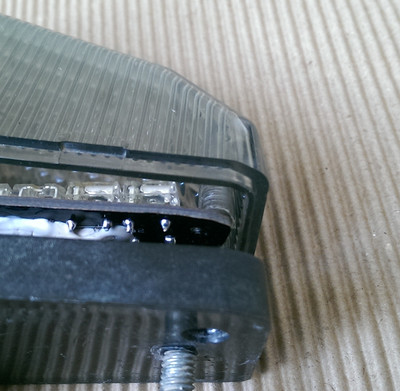

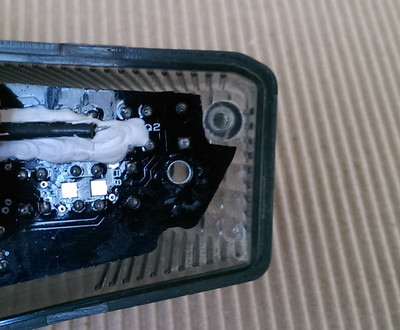

На электроточиле(для уменьшения механических воздействий на плату) был удалён нужный край платы,
С краёв был удален лак и припаян проводник между верхним и нижним слоем платы, с обоих сторон, чтоб было "как по заводу"

Продуваем\чистим плату, покрываем лаком места нашей пайки.
Прикрепления: 1587648.jpg(210.1 Kb) · 4225535.jpg(177.8 Kb) · 7702124.jpg(314.8 Kb) · 0172619.jpg(251.3 Kb) · 9179432.jpg(467.0 Kb) · 4386728.jpg(212.6 Kb) · 4265508.jpg(367.3 Kb) · 4887965.jpg(222.8 Kb) · 8170823.jpg(195.0 Kb) · 7822696.jpg(235.8 Kb)


Сообщение отредактировал Asustek - Сб, 02.05.2020, 01:30

Asustek Дата: Пт, 01.05.2020, 18:44 | Сообщение # 11

Бывает тут
Группа: Свой
Мотоцикл: Drz-400sm
Город: 23 Новороссийск
Сообщений: 38
Репутация: 9 ±
Статус: Оффлайн
Предварительная сборка и проверка

Результат


Понимаю что многие не читали многобукв а прочто посмотрели картинки по диагонали smile
Надо ли оно вам, решайте сами.
Прикрепления: 8960445.jpg(221.1 Kb) · 2826501.jpg(319.7 Kb)

demonizer Дата: Сб, 02.05.2020, 12:39 | Сообщение # 12

DR.Zло
Группа: Модератор
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3447
Репутация: 75 ±
Статус: Оффлайн
Цитата Asustek ()
установка платы в китайскую реплику DRC

Благодарю за такой полезный опыт и отчет!  smile

Я специально размещал шаблон платы, чтобы можно было прикинуть конструктивную возможность установки в неоригинальный DRC
https://www.drz-club.ru/forum/44-11190-156106-16-1574853119

Все же, сделаю поправку:
От крепежных отверстий можно отрезать в стороны, не боясь что-то повредить. жизненно важных органов там нет. И даже те переходные отверстия, что там имеются, не единственные, а верхняя металлизация служит для механической прочности платы на изгиб.
Короче,можно было отрезать и стороны между собой не спаивать. Но сделано-сделано, хуже не будет)

Как по яркости, в сравнении с китайской платой?

Прикрепления: 1614902.jpg(97.7 Kb)


Сообщение отредактировал demonizer - Сб, 02.05.2020, 12:41

Asustek Дата: Сб, 02.05.2020, 16:36 | Сообщение # 13

Бывает тут
Группа: Свой
Мотоцикл: Drz-400sm
Город: 23 Новороссийск
Сообщений: 38
Репутация: 9 ±
Статус: Оффлайн
У китайской платы очень узко фокусированный световой поток,
(проекция на лист белой бумаги в 5см от диодов)


Если смотреть в фокусе на обе платы разницы не особо видно


При "синтетических" тестах хорошо видно различие световых потоков


С накинутым плафоном
габарит                                                       стоп сигнал




По яркости если смотреть ровно на фонарь, с новой платой чуть поярче.
Прикрепления: 8777896.jpg(147.9 Kb) · 5631497.jpg(202.5 Kb) · 4813711.jpg(182.2 Kb) · 1986983.jpg(160.2 Kb) · 1295991.jpg(138.7 Kb) · 3139523.jpg(135.7 Kb)


Сообщение отредактировал Asustek - Вс, 03.05.2020, 03:26

Евген Дата: Ср, 06.05.2020, 22:40 | Сообщение # 14

Часто заходит
Группа: Свой
Мотоцикл: DRZ-400SM05
Город: г.Самара
Сообщений: 457
Репутация: 32 ±
Статус: Оффлайн
Выражаю благодарность Ивану за данный девайс. Все на высшем уровне!!! Спасибо большое!

demonizer Дата: Пт, 08.05.2020, 06:41 | Сообщение # 15

DR.Zло
Группа: Модератор
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3447
Репутация: 75 ±
Статус: Оффлайн
Евген, Благодарю за отзыв :)
