Форум владельцев Suzuki DRZ » Техника: DR-Z400 » Ходовая часть и тормоза » Ступица и заднее колесо (Так называемая ступица или то на что прикручена задняя звезд)
Ступица и заднее колесо
Romeo Дата: Пн, 30.04.2012, 00:14 | Сообщение # 1

Бывает тут
Группа: Свой
Мотоцикл: DR-Z400SM
Город: Любера
Сообщений: 37
Репутация: 0 ±
Статус: Offline
Все привет!
Образовался такой вопрос!
Так называемая ступица или то на что прикручена задняя звезда!
Вопрос вот в чем!между этой ступицой или лучше , внутри между подшибником ступицы и подшибником колеса должна быть проставка целиндрического вида!
Так вопрос вот в чем есть ли она там вообще и если есть то кто может подсказать ее параметры для того что бы я смог заказать ее у токаря! Размер,длинна ,толщина ,диаметр внешний , диаметр внутринний и тд и тп!
Потому что без этой проставки видемо большая нагрузка на подшибник при затягивании колеса так как целиндрическая проставка между маятником и подшибником ступицы давит на внутренний контур подшибника и поэтому он у меня быстро умер!

Заранее спасибо за ответы!


Сообщение отредактировал Romeo - Пн, 30.04.2012, 00:20

Dimaest Дата: Пн, 30.04.2012, 00:20 | Сообщение # 2

Проходящий сквозь стены
Группа: Свой
Мотоцикл: 300 EXC
Город: Tallinn
Сообщений: 2671
Мой статус в Skype
Статус: Offline
со стороны звезды два подшипника ставятся без проставки! обойма в обойму.

Romeo Дата: Пн, 30.04.2012, 00:24 | Сообщение # 3

Бывает тут
Группа: Свой
Мотоцикл: DR-Z400SM
Город: Любера
Сообщений: 37
Репутация: 0 ±
Статус: Offline
Не получается у меня цитировать сообщения на айпаде подскажите как?
Dimaest если не ошибаюсь то 2 подшибника находится в самом колесе и один в ступице!так вот между подшибником ступицы и подшибником колеса образовывается нехилое такое растояние!
У меня версия мотард!если это имеет значение


Сообщение отредактировал Romeo - Пн, 30.04.2012, 00:28

Dimaest Дата: Пн, 30.04.2012, 00:37 | Сообщение # 4

Проходящий сквозь стены
Группа: Свой
Мотоцикл: 300 EXC
Город: Tallinn
Сообщений: 2671
Мой статус в Skype
Статус: Offline
Romeo, на смотри! http://www.bikebandit.com/2005-suzuki-dr-z400sm/o/m12818#sch591268
надеюсь у тебя японская версия без демпфера? т.е звезда к ступице прикручена?


Сообщение отредактировал Dimaest - Пн, 30.04.2012, 00:39

Romeo Дата: Пн, 30.04.2012, 01:52 | Сообщение # 5

Бывает тут
Группа: Свой
Мотоцикл: DR-Z400SM
Город: Любера
Сообщений: 37
Репутация: 0 ±
Статус: Offline
Да японец! Звезда прикручина!
Блин как цитировать на этом флруме? Жму цитата и не чего не происходит

Добавлено (30.04.2012, 00:53)
---------------------------------------------
На рисунке я втжу что номер 5 это подшибник?Номер 2 цилиндрическая проставка между подшибниками колес! Но ведь у меня идет так звезда прикручена к ступице а ступица свободно вставляется в колесо!тоесть она отдельна от колеса! Там еще резиночки есть между ступицой и колесом когда их соединяешь!

Добавлено (30.04.2012, 01:07)
---------------------------------------------
Есть пару фото ступицы и подшибника колеса но блин как выложить их с айпада не знаю! Просто так он их не дает выложить

Добавлено (30.04.2012, 01:48)
---------------------------------------------

Добавлено (30.04.2012, 01:49)
---------------------------------------------
Это ступица там где звезда

Добавлено (30.04.2012, 01:52)
---------------------------------------------


А это колесо!и при сборке между подшибниками ступици и колеса образовывается растояние типа для цилиндрической проставки!
Фото правда не очень удачные

Сообщение отредактировал Romeo - Пн, 30.04.2012, 00:54

Dimaest Дата: Пн, 30.04.2012, 11:24 | Сообщение # 6

Проходящий сквозь стены
Группа: Свой
Мотоцикл: 300 EXC
Город: Tallinn
Сообщений: 2671
Мой статус в Skype
Статус: Offline
всё ясно! у тебя демпферное колесо.... резинки вижу на фото wacko там точно чего-то не хватает
похоже подшипника нет одного sad


Сообщение отредактировал Dimaest - Пн, 30.04.2012, 11:29

Dan Дата: Пн, 30.04.2012, 12:02 | Сообщение # 7

Часто заходит
Группа: Свой
Мотоцикл: Suzuki DR-Z 400SM K7
Город: Подольск-Москва.
Сообщений: 274
Репутация: 3 ±
Статус: Offline
Там должна стоять распорная втулка. Распирает подшипник ступицы звезды от подшипника ступицы колеса. А если не распирает - смотри фото. Размеры... Ну мож у кого ещё мот разобран - подскажут. А просто чтоб померить эту втулку, колесо снимать, извини, неохота.

Кроилово приводит к попадалову.

Garry Дата: Пн, 30.04.2012, 12:10 | Сообщение # 8

Постоянно тут
Группа: Свой
Мотоцикл: Suzuki DL650A
Город: 96
Сообщений: 723
Репутация: 6 ±
Статус: Offline
Romeo, шайбами методом тыка набери требуемую толщину и выточи втулку такой толщины (иль ширины?).

Dan Дата: Пн, 30.04.2012, 12:17 | Сообщение # 9

Часто заходит
Группа: Свой
Мотоцикл: Suzuki DR-Z 400SM K7
Город: Подольск-Москва.
Сообщений: 274
Репутация: 3 ±
Статус: Offline
Garry, Не выйдет. Втулка вставляется в подшипник звезды, упираясь в него кольцом. Завтра на работе сниму и померяю. Если топикстартер подтвердит что ещё актуально. Romeo, до завтра подождёт?

Кроилово приводит к попадалову.

Romeo Дата: Пн, 30.04.2012, 14:41 | Сообщение # 10

Бывает тут
Группа: Свой
Мотоцикл: DR-Z400SM
Город: Любера
Сообщений: 37
Репутация: 0 ±
Статус: Offline
Dan подождет! Только снеми все размеры и если несложно пару хороших фото этой проставки!внутренний диаметр,внешний,длинна, я незнаю там ширина и тд! Что бы токарь мне не задавал вопросы на которые я уде не смогу ему ответить если не знать всех размеров:(:(:(
Заранее спасибо!


Сообщение отредактировал Romeo - Пн, 30.04.2012, 14:44

Dan Дата: Ср, 02.05.2012, 21:37 | Сообщение # 11

Часто заходит
Группа: Свой
Мотоцикл: Suzuki DR-Z 400SM K7
Город: Подольск-Москва.
Сообщений: 274
Репутация: 3 ±
Статус: Offline

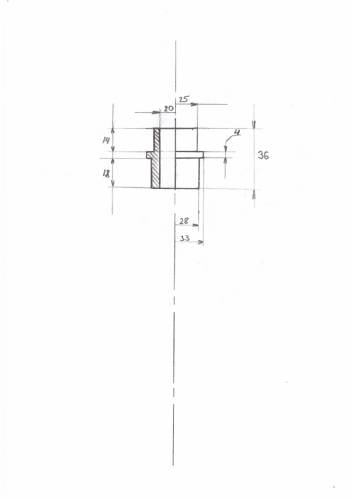

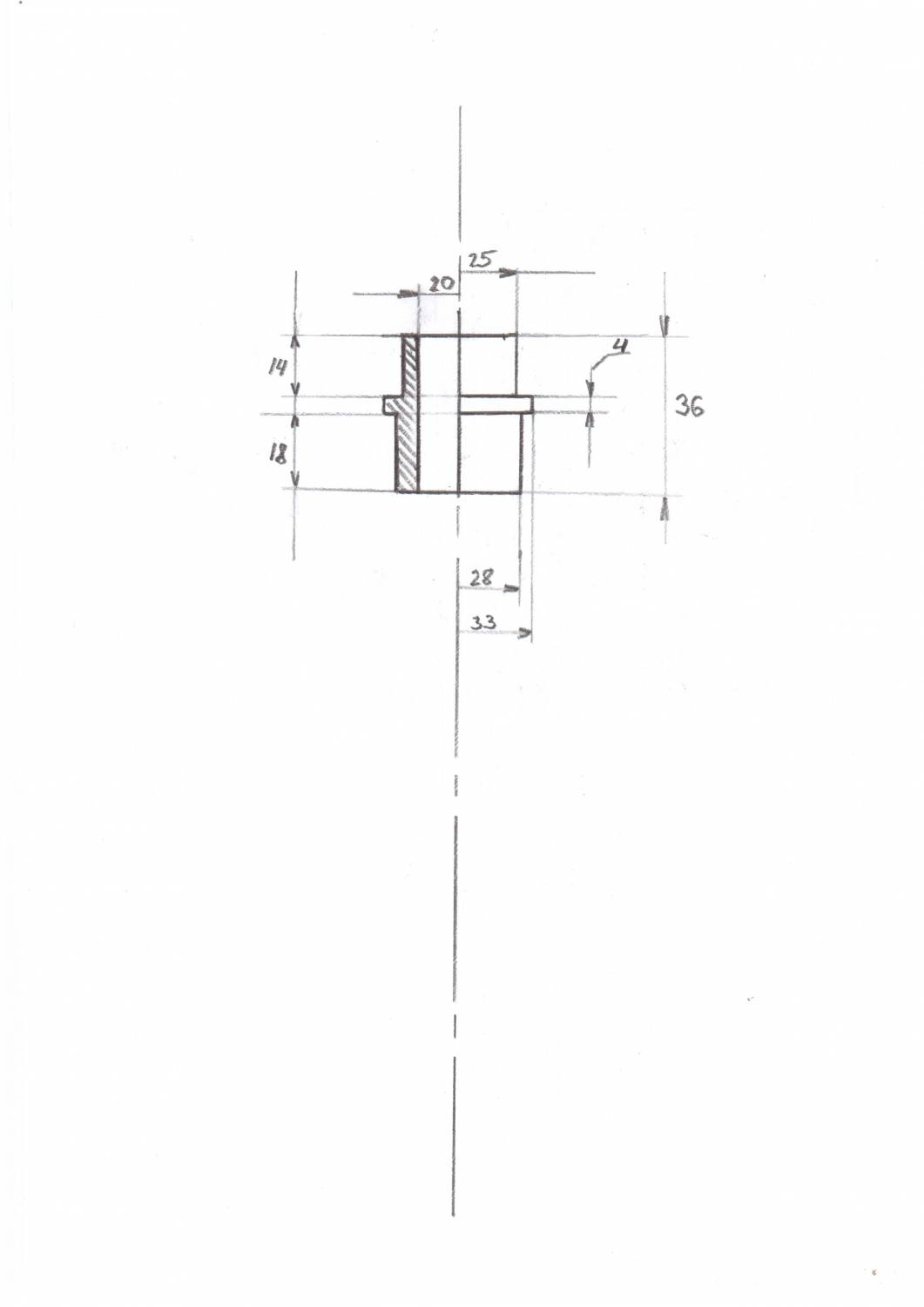

Размеры втулки.
Прикрепления: 8689075.jpeg(39Kb)


Кроилово приводит к попадалову.

Romeo Дата: Чт, 03.05.2012, 10:57 | Сообщение # 12

Бывает тут
Группа: Свой
Мотоцикл: DR-Z400SM
Город: Любера
Сообщений: 37
Репутация: 0 ±
Статус: Offline
Спасибо большое!сегодня еду к токарю изготавливать деталь! biggrin biggrin урааа

kudrik Дата: Пт, 04.05.2012, 08:48 | Сообщение # 13

Часто заходит
Группа: Свой
Мотоцикл: Yamaha FZ400->DRZ400SM
Город: 54, Новосибирск
Сообщений: 309
Репутация: 4 ±
Статус: Offline
Дополню немного про ступицу с демпферами, если токарь не справиться.

В каталогах для dr-z400 такой ступицы нет, но вроде тут народ нашёл что ступица демпферная на дрзтах аналогична ступице на dr250, dr350

вот например http://www.megazip.ru/ru/bike/suzuki/view/425/19704/234446#g234441

на мегазипе доставка конская, по этому найди деталь на рисунке которая тебе нужна и на exist.ru вбей без крайних трёх нулей. примерно гдето руб 600-800 будет стоить.

klr650 Дата: Пт, 04.05.2012, 11:13 | Сообщение # 14

Заглянул на пол часа
Группа: Админ
Мотоцикл: CRF 450 X
Город: Пушкино
Сообщений: 9752
Репутация: 132 ±
Статус: Online
kudrik, Я так попробывал по твоей схеме . Получилась цена меньше на екзисте дешевле на 500 - 600 рэ на вскидку . В общем цена примерно одинаковая только без доставки мегазиповской в 694 рэ

Ремонт и ТО мотоциклов DRZ . Доводка . Настройка . Доп. оборудование . Запчасти . Эвакуация / перевозка . Выезд .

Romeo Дата: Сб, 05.05.2012, 01:23 | Сообщение # 15

Бывает тут
Группа: Свой
Мотоцикл: DR-Z400SM
Город: Любера
Сообщений: 37
Репутация: 0 ±
Статус: Offline
Щас выложу фото проделанной работы по изготовлению этой детали! Обошлась она мне в 100 рублей!еще развсем спасибо за помощь и особенное спасибо DAN' у за его супертмего чертеж по которому мне без проблем изготовил токарь эту деталь за 2 часа и 100 рублей!
Поставил на мото и все подошло идиально!

Добавлено (05.05.2012, 01:23)
---------------------------------------------


Сообщение отредактировал Romeo - Сб, 05.05.2012, 01:24
