Разпиновка CDI DRZ400E-S-SM
She Дата: Чт, 03.05.2012, 03:54 | Сообщение # 1

ПетровичЪ
Группа: Админ
Мотоцикл: DR-Z400Es VF750 Magna
Город: 65, Эсутору
Сообщений: 5684
Репутация: 59 ±
Статус: Offline
Столкнулся с тем что блок от Е модели не подходит к С и СМ. У кого есть что куда идет на большой фишке.

Плохо когда глаза не боятся, а руки-крюки...

divdivex Дата: Чт, 03.05.2012, 05:55 | Сообщение # 2

Часто заходит
Группа: Заблокированные
Мотоцикл: Suzuki DRZ-400S JDM
Город: Красноярск
Сообщений: 442
Репутация: -9 ±
Статус: Offline

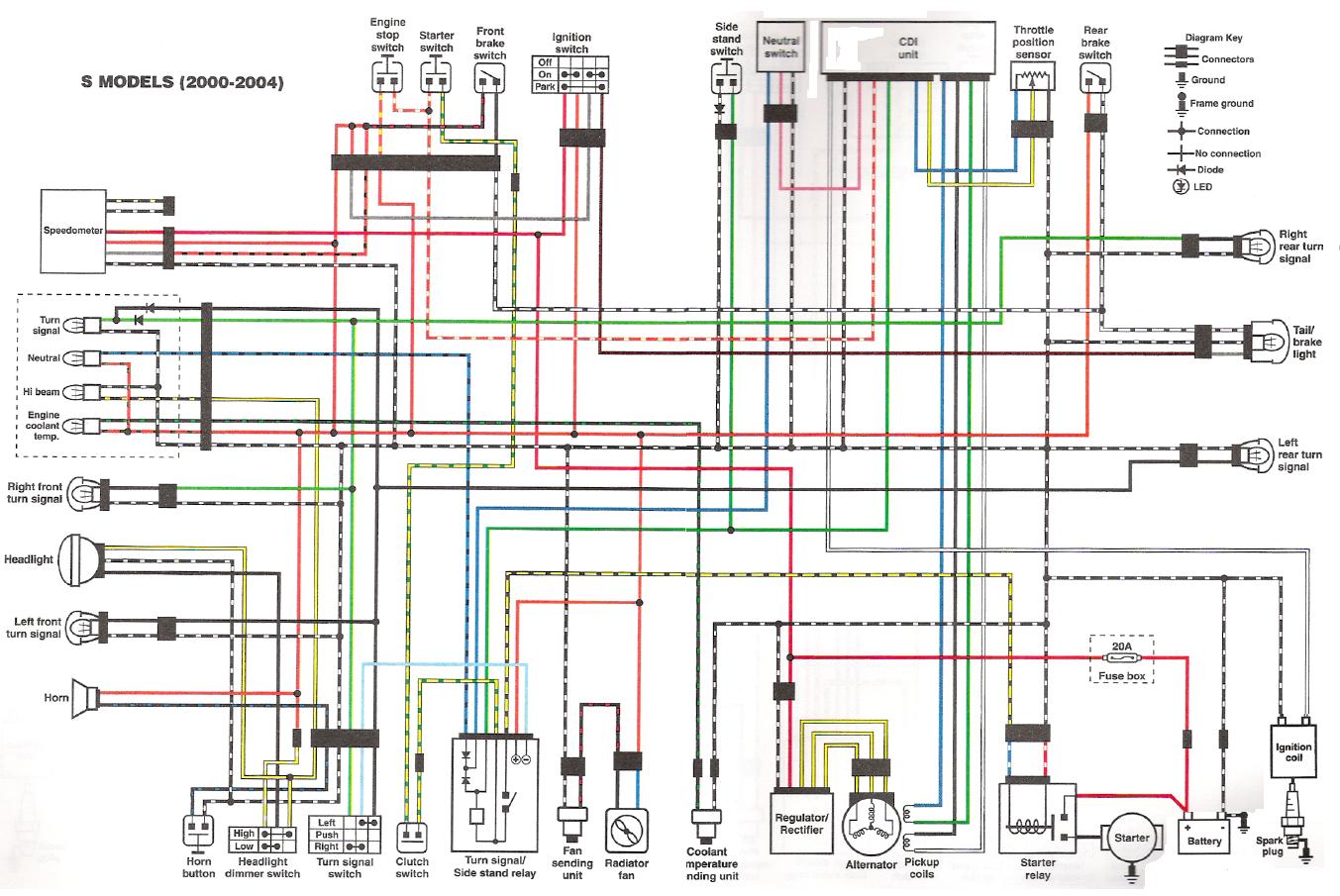

Тока если по этой схеме смотреть, то на S:
Белый - катушка зажигания
Чёрно/белый - масса
Розовый - датчик нейтрали
Красный - кнопка запуска/останова
Зелёный - реле времени поворотников
Синий/жёлтый - датчик оборотов
Прикрепления: 8065939.jpg(196Kb)


Subaru think feel drive!!!

She Дата: Чт, 03.05.2012, 06:49 | Сообщение # 3

ПетровичЪ
Группа: Админ
Мотоцикл: DR-Z400Es VF750 Magna
Город: 65, Эсутору
Сообщений: 5684
Репутация: 59 ±
Статус: Offline
Вот меня интересует
Красный - кнопка запуска/останова
Зелёный - реле времени поворотников

На е модели этих проводов нет идет гушилка минусовой.
А так то по схеме я смотрел, вопрос красный это + или - и зеленый то что с реле идет это видел а что от туда идет.

У меня сейчас стоит проводка от С или СМ, а была Ешная. Вот от Е остался CDI хотелось протестить в чем разница.
Пока С новым блоком без подключенного желтого и соленоида разницы не заметил. Но на том я катал прошлый сезон.
А схемы есть, 5 вариантов причем среди них моей нет.


Плохо когда глаза не боятся, а руки-крюки...

Сообщение отредактировал She - Чт, 03.05.2012, 06:51

divdivex Дата: Чт, 03.05.2012, 07:24 | Сообщение # 4

Часто заходит
Группа: Заблокированные
Мотоцикл: Suzuki DRZ-400S JDM
Город: Красноярск
Сообщений: 442
Репутация: -9 ±
Статус: Offline
Quote (She)
А так то по схеме я смотрел, вопрос красный это + или - и зеленый то что с реле идет это видел а что от туда идет.


Красный это +

По поводу зелёного: на нём висит ещё концевик подножки. Зелёный провод приходит в реле на катушку как минус, с другой стороны на катушку подводится + от кнопки стартера через концевик рычага сцепления. Тут какбы основной упор на блокировку запуска сделан, через сцепление, подножку и датчик нейтрали.

Quote (She)
А схемы есть, 5 вариантов причем среди них моей нет.


Копаю по той что выше выложил, других тоже нет.


Subaru think feel drive!!!

She Дата: Чт, 03.05.2012, 07:29 | Сообщение # 5

ПетровичЪ
Группа: Админ
Мотоцикл: DR-Z400Es VF750 Magna
Город: 65, Эсутору
Сообщений: 5684
Репутация: 59 ±
Статус: Offline
Видиш получается Е глушится минусом а С плюсом вот что мне интересно

Плохо когда глаза не боятся, а руки-крюки...

She Дата: Ср, 30.05.2012, 07:58 | Сообщение # 6

ПетровичЪ
Группа: Админ
Мотоцикл: DR-Z400Es VF750 Magna
Город: 65, Эсутору
Сообщений: 5684
Репутация: 59 ±
Статус: Offline

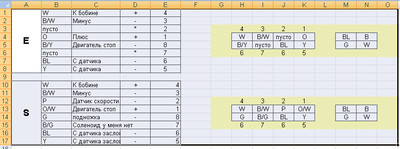

Вот кому надо распиновка фишки к CDI для DRZ400 и DRZ400E не для С или СМ


На Е
Цвет провода куда-откуда полярнось номер-ножки
W К бобине + 4
BW Минус - 3
пусто пусто * 2
O Плюс + 1
BY Двигатель стоп - 8
пусто пусто * 7
Bl С датчика - 6
Y С датчика - 5

На S

W К бобине + 4
BW Минус - 3
Р Датчик скорости - 2
OW Двигатель стоп + 1
G подножка - 8
BG Соленоид у меня нет 7
Bl С датчика заслонки - 6
Y С датчика заслонки - 5

Почему на Е глушится двигатель минусом а на С плюсом?

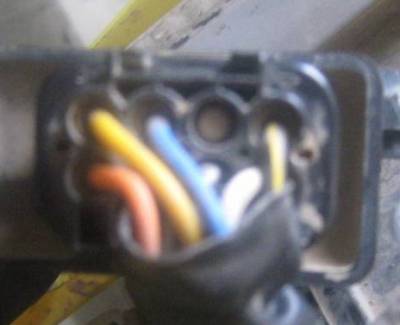

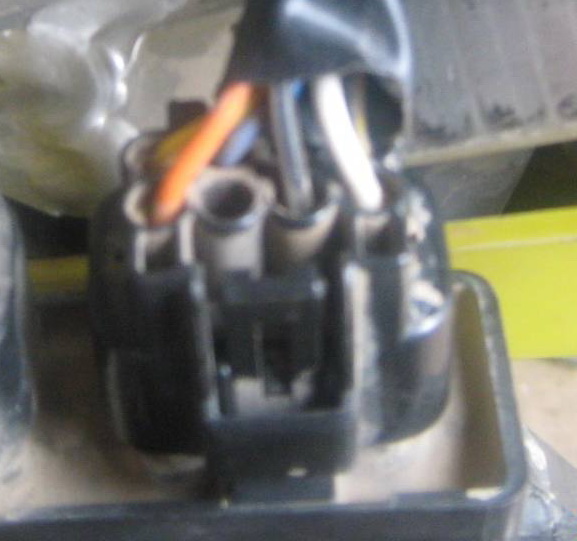

Прикрепления: 8411538.jpg(73Kb) · 8768866.jpg(45Kb)


Плохо когда глаза не боятся, а руки-крюки...

creat Дата: Вт, 12.07.2016, 15:33 | Сообщение # 7

Освоился
Группа: Свой
Мотоцикл: DRZ 400E
Город: Иркутск
Сообщений: 123
Репутация: 0 ±
Статус: Offline
какие провода нужно замкнуть, что бы двигатель остановился..  я так понимаю BY это черно/желтый ?

хочу кнопку stop engine прикрутить...


Хард эндуро ? Поехали..!

demonizer Дата: Вт, 12.07.2016, 15:48 | Сообщение # 8

DR.Zло
Группа: Модератор
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3471
Мой статус в Skype
Статус: Offline
На е система такая: дрыгнул киком, мотор крутится, генератор работает, мозги запитываются, по датчику высекаем искру. И чтобы его заглушить, нужно либо отрезать топливо, либо воздух, либо сигнал с датчика. Для этого его прибивают на массу кнопкой.

На гражданских моделях просто снимается питание с мозгов кнопкой или ключом и всё, ничего не крутится

Поскольку датчик у нас изолирован откорпуса, придётся замыкать синий с зеленым, ну, либо один из них на массу, не знаю, экспериментально, но я бы не занимался подобной фигней и оставил все штатно


Сообщение отредактировал demonizer - Вт, 12.07.2016, 15:51

She Дата: Ср, 13.07.2016, 00:35 | Сообщение # 9

ПетровичЪ
Группа: Админ
Мотоцикл: DR-Z400Es VF750 Magna
Город: 65, Эсутору
Сообщений: 5684
Репутация: 59 ±
Статус: Offline
Цитата demonizer ()
На е система такая: дрыгнул киком,

Нет на Е кика.  yes

Цитата creat ()
какие провода нужно замкнуть, что бы двигатель остановился..  я так понимаю BY это черно/желтый ?
Цитата She ()
BY Двигатель стоп

creat,  А куда у тебя кнопка стопа делась?

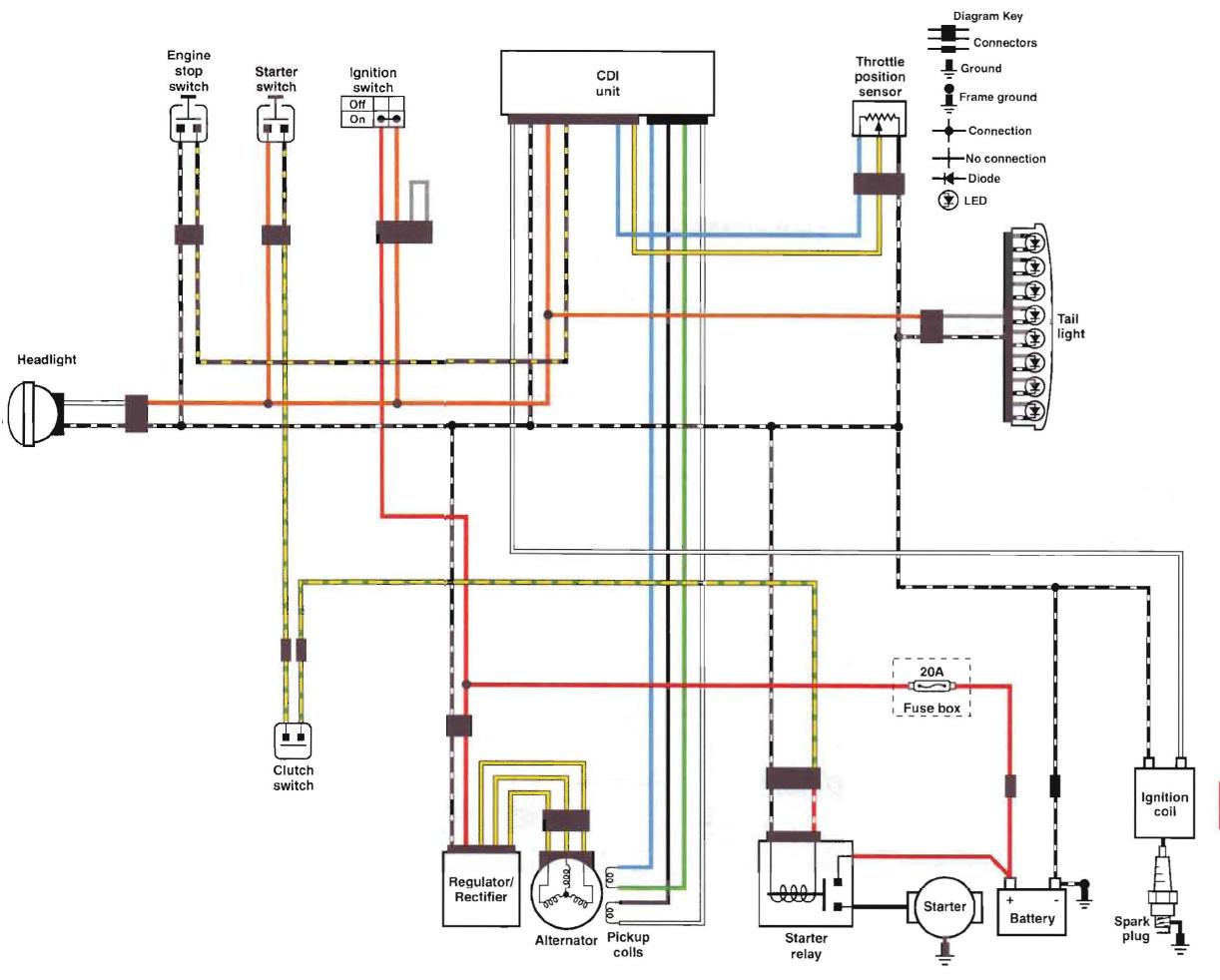

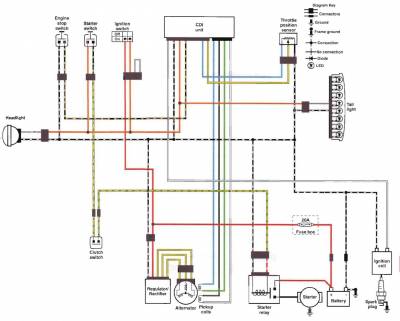

Вот схема от Е

Прикрепления: 5452590.jpg(105Kb)


Плохо когда глаза не боятся, а руки-крюки...

creat Дата: Ср, 13.07.2016, 06:07 | Сообщение # 10

Освоился
Группа: Свой
Мотоцикл: DRZ 400E
Город: Иркутск
Сообщений: 123
Репутация: 0 ±
Статус: Offline
не знаю.. нету кнопки , но есть провода "какие-то" за изолированы. Схему смотрел, но хотелось бы сразу от CDI по цветам посмотреть, какие провода куда идут.

Хард эндуро ? Поехали..!

She Дата: Ср, 13.07.2016, 07:57 | Сообщение # 11

ПетровичЪ
Группа: Админ
Мотоцикл: DR-Z400Es VF750 Magna
Город: 65, Эсутору
Сообщений: 5684
Репутация: 59 ±
Статус: Offline
А в 6 посту распиновка чем тебя не устраивает?
Черно желтый с черно белым замыкаешь и все.


Плохо когда глаза не боятся, а руки-крюки...

creat Дата: Ср, 13.07.2016, 09:10 | Сообщение # 12

Освоился
Группа: Свой
Мотоцикл: DRZ 400E
Город: Иркутск
Сообщений: 123
Репутация: 0 ±
Статус: Offline
ну значит всё верно я понял.. thx !

Хард эндуро ? Поехали..!
