Приборка!
VLAD Дата: Пн, 14.05.2012, 22:24 | Сообщение # 1

Бывает тут
Группа: Свой
Мотоцикл: KTM 640LC4 SUZUKI DR-Z 400SM
Город: Тюменская область , город Нефтеюганск
Сообщений: 76
Репутация: 0 ±
Статус: Offline
Поменял прибору на СМ 5К , приборка отличается внешне от родной лишь наличием кнопки селект и все! Но есть еще один нюанс, не подходят фишки! подошла лишь большая синия,выходящая из маленькой приборки, а из основной приборки на родной выходит 3 провода,а на второй 6,как бытЬ ?Как заставить ее работать?

She Дата: Вт, 15.05.2012, 02:00 | Сообщение # 2

ПетровичЪ
Группа: Админ
Мотоцикл: DR-Z400Es VF750 Magna
Город: 65, Эсутору
Сообщений: 5683
Репутация: 59 ±
Статус: Offline
Из маленькой приборки это на лампы индикации? На самом спидометре два сервисных провода и четыре на спидометр. Один из них подсветка. Отдельным проводом. Фотай свое. Выкладывай.

Плохо когда глаза не боятся, а руки-крюки...

VLAD Дата: Вт, 15.05.2012, 12:51 | Сообщение # 3

Бывает тут
Группа: Свой
Мотоцикл: KTM 640LC4 SUZUKI DR-Z 400SM
Город: Тюменская область , город Нефтеюганск
Сообщений: 76
Репутация: 0 ±
Статус: Offline
Как доберусь до гаража, сразу выложу!!!

VLAD Дата: Вт, 15.05.2012, 20:55 | Сообщение # 4

Бывает тут
Группа: Свой
Мотоцикл: KTM 640LC4 SUZUKI DR-Z 400SM
Город: Тюменская область , город Нефтеюганск
Сообщений: 76
Репутация: 0 ±
Статус: Offline

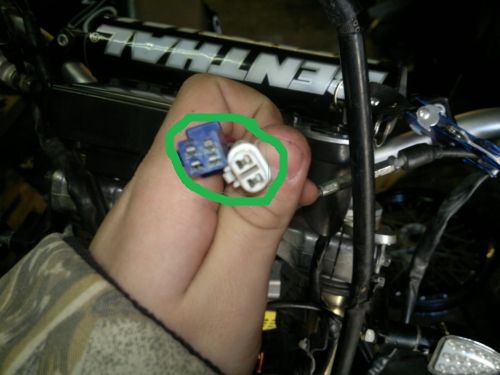

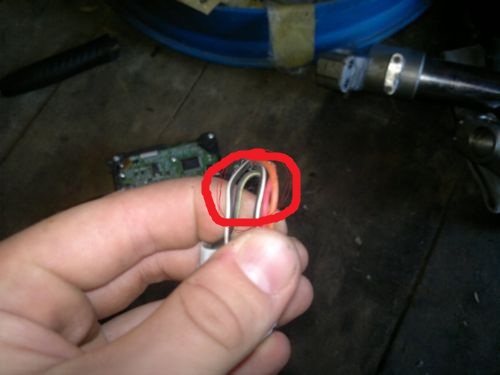

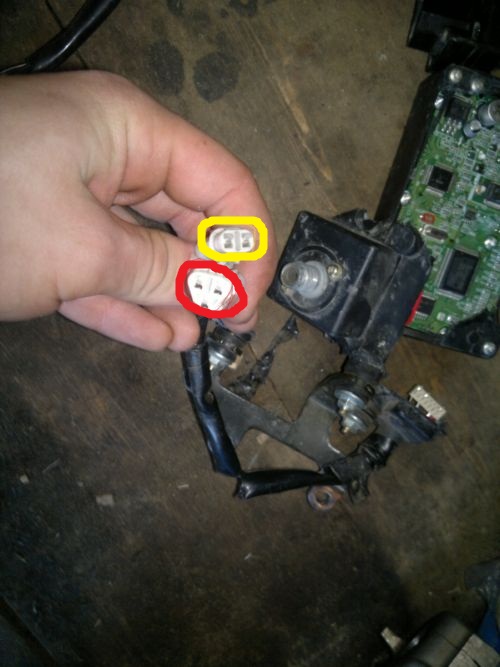

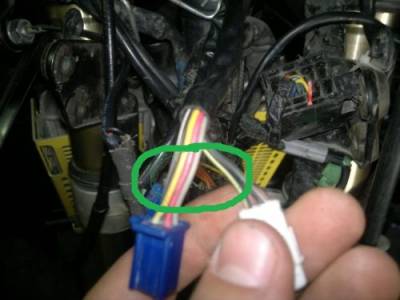

В общем вот как!!! то что обведенно красным родная приборка,то что желтым, этот элемент присутсвует в старой приборке, но конца запитывания не могу найти,значит он не был запитан! а то что зеленным ,это новая приборка! вот вам и картина как быть? скажите пожалуйста!
Прикрепления: 7939082.jpg(81Kb) · 5076967.jpg(56Kb) · 7709422.jpg(60Kb) · 4423696.jpg(41Kb)

She Дата: Ср, 16.05.2012, 05:12 | Сообщение # 5

ПетровичЪ
Группа: Админ
Мотоцикл: DR-Z400Es VF750 Magna
Город: 65, Эсутору
Сообщений: 5683
Репутация: 59 ±
Статус: Offline
Бело-черный и бело-жолтый в белую фишку это сервисный разъем.
Черный в белую полоску минус, красный плюс, оранжевый подсветка. Эт у тебя так должно быть.
Фишка другая отличия: есть еще оранжевый в черную полоску тоже что и оранжевый.
Посмотри руководство от Клаймер.
Отрезай свою фишкуприкручивай к новому спидометру соединив оранжевый и черно оранжевый.


Плохо когда глаза не боятся, а руки-крюки...

VLAD Дата: Ср, 16.05.2012, 20:40 | Сообщение # 6

Бывает тут
Группа: Свой
Мотоцикл: KTM 640LC4 SUZUKI DR-Z 400SM
Город: Тюменская область , город Нефтеюганск
Сообщений: 76
Репутация: 0 ±
Статус: Offline
Что значит сервисный разъем?

Добавлено (16.05.2012, 20:40)
---------------------------------------------
Все сделал,спасибо!!!


She Дата: Чт, 17.05.2012, 02:01 | Сообщение # 7

ПетровичЪ
Группа: Админ
Мотоцикл: DR-Z400Es VF750 Magna
Город: 65, Эсутору
Сообщений: 5683
Репутация: 59 ±
Статус: Offline
Ну это нужен японец со спец прибором .. он его туды присоединяет и можно запрограмировать на 60 лошадей..

Шучу. Подсоединяется сервисный прибор. Что можно с его помощью сделать незнаю посмотреть работу основного оборудования спидометр обнулить... На авто тоже есть.


Плохо когда глаза не боятся, а руки-крюки...

VLAD Дата: Чт, 17.05.2012, 17:22 | Сообщение # 8

Бывает тут
Группа: Свой
Мотоцикл: KTM 640LC4 SUZUKI DR-Z 400SM
Город: Тюменская область , город Нефтеюганск
Сообщений: 76
Репутация: 0 ±
Статус: Offline
аа понятно,теперь! спасибо!

demonizer Дата: Чт, 27.02.2014, 10:12 | Сообщение # 9

DR.Zло
Группа: Модератор
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3460
Мой статус в Skype
Статус: Offline
"Сервисный разъем" - это вот http://www.drz-club.ru/forum/16-3727-1#61654

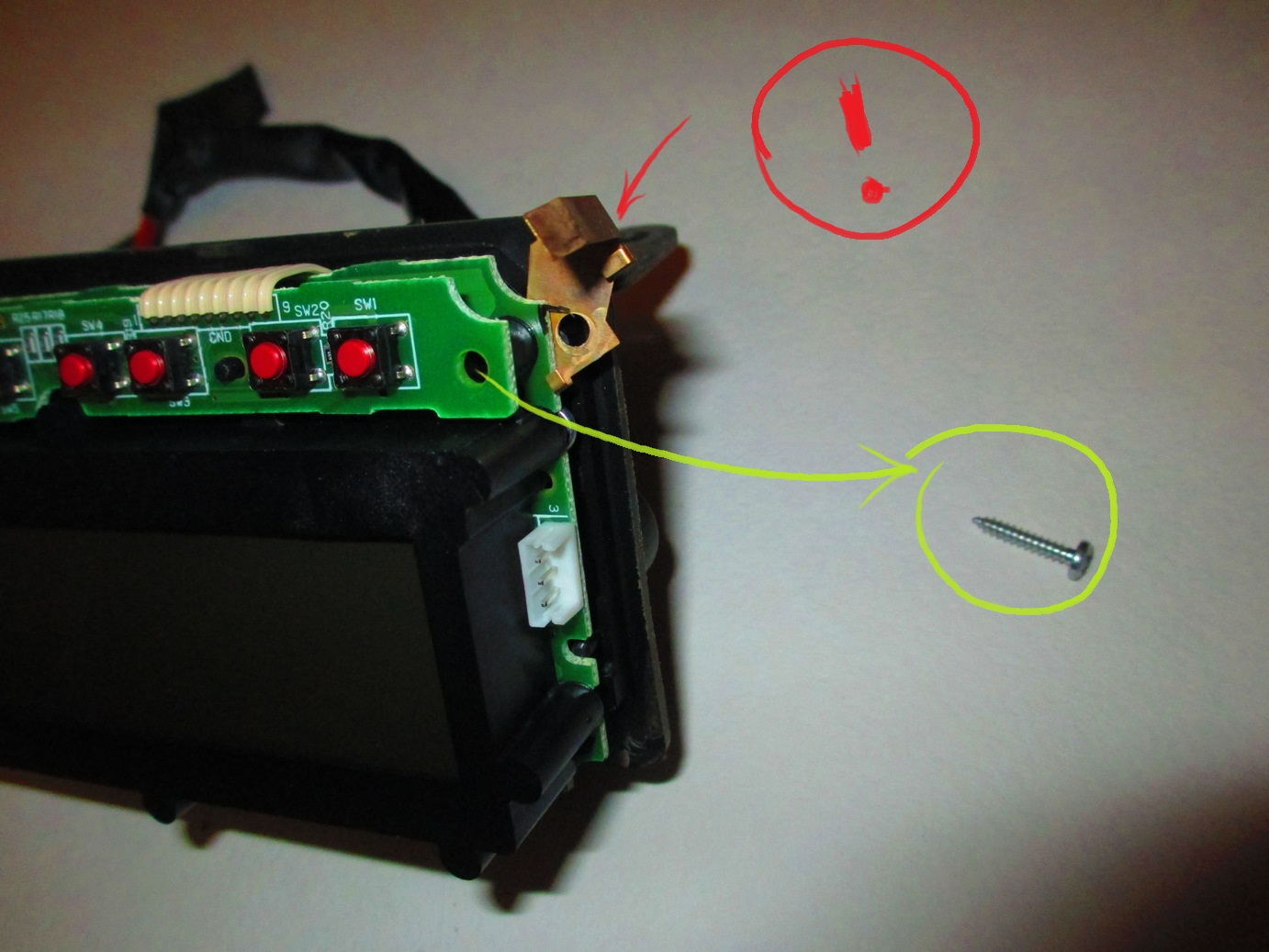

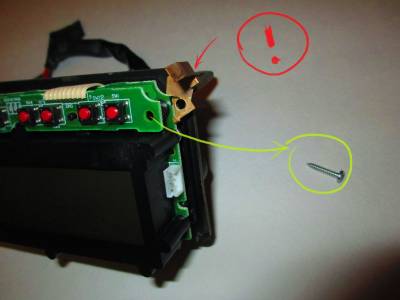

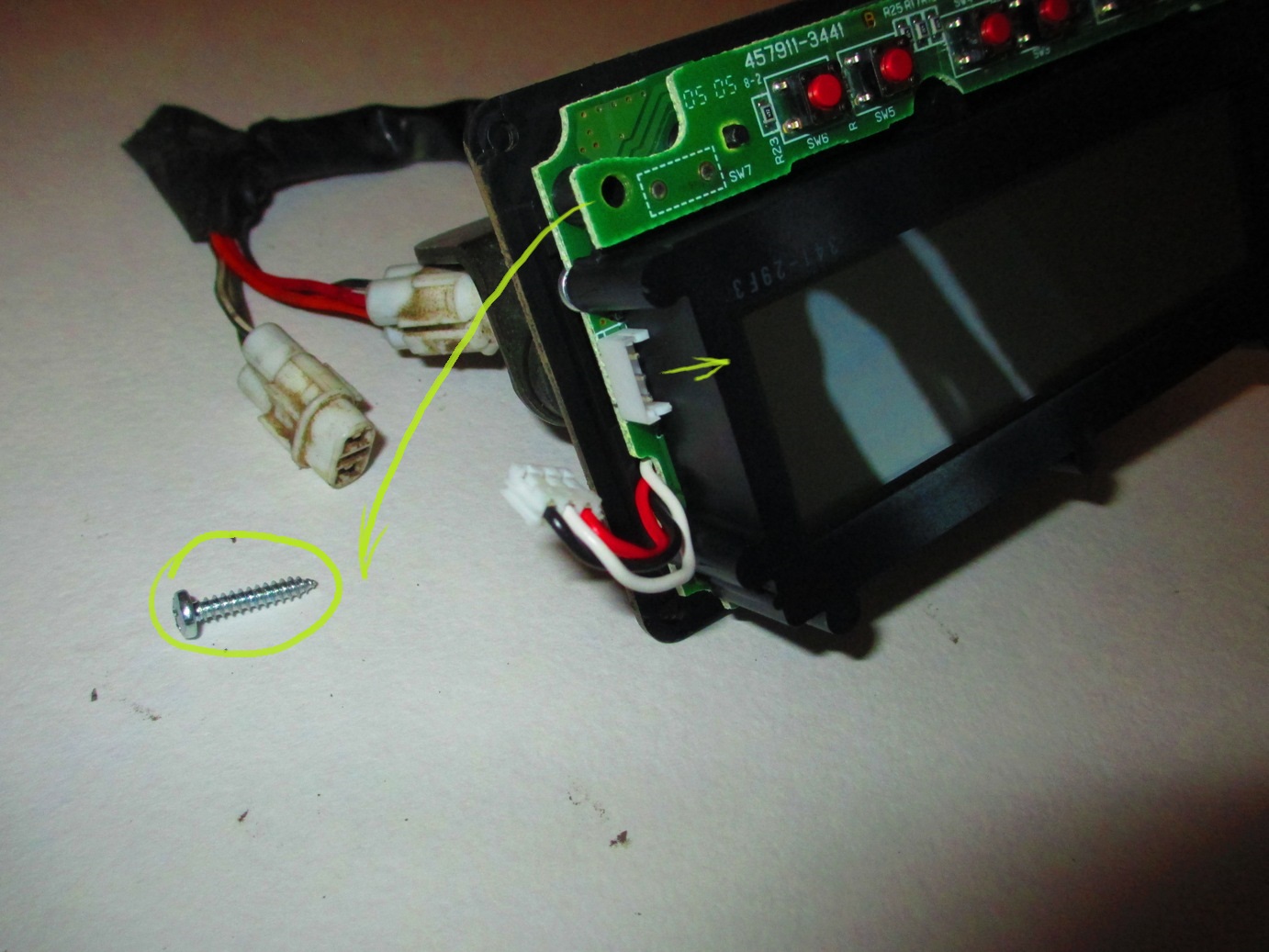

А вот это - действительно бесхозный разъем...

1. Разъем для подключения датчика скорости



2. Бесхозный разъем (такой же, но с другой стороны)



Пока назначения не выяснил. на двух пинах появляется подтяжка к +5V при включении зажигания, скорее всего, это входы для кнопок, либо для данных (clock + data или DATA_READ / DATA_WRITE)

На третьем пине постоянно выходят импульсы с периодом 2мс, причем, даже без включенного зажигания.

Тоесть, это информация. Думаю, этим разъемом в приборке что-то калибруется. И, поскольку, импульсы выходят без зажигания (а без зажигания запитана только микросхема часов M6242B), скорее всего, это калибровка именно ее. Надо почитать даташиты, поковырять приборку, понасиловать мосг, чтобы выяснить, зачем и как это можно использовать)
Прикрепления: 6407151.jpg(297Kb) · 4771928.jpg(286Kb)


Сообщение отредактировал demonizer - Чт, 27.02.2014, 10:13

d1antre Дата: Сб, 05.04.2014, 01:36 | Сообщение # 10

Постоянно тут
Группа: Свой
Мотоцикл: DR-Z 400 SM 2005
Город: спб
Сообщений: 618
Мой статус в Skype
Статус: Offline
Дабы не плодить темы, спрошу тут.

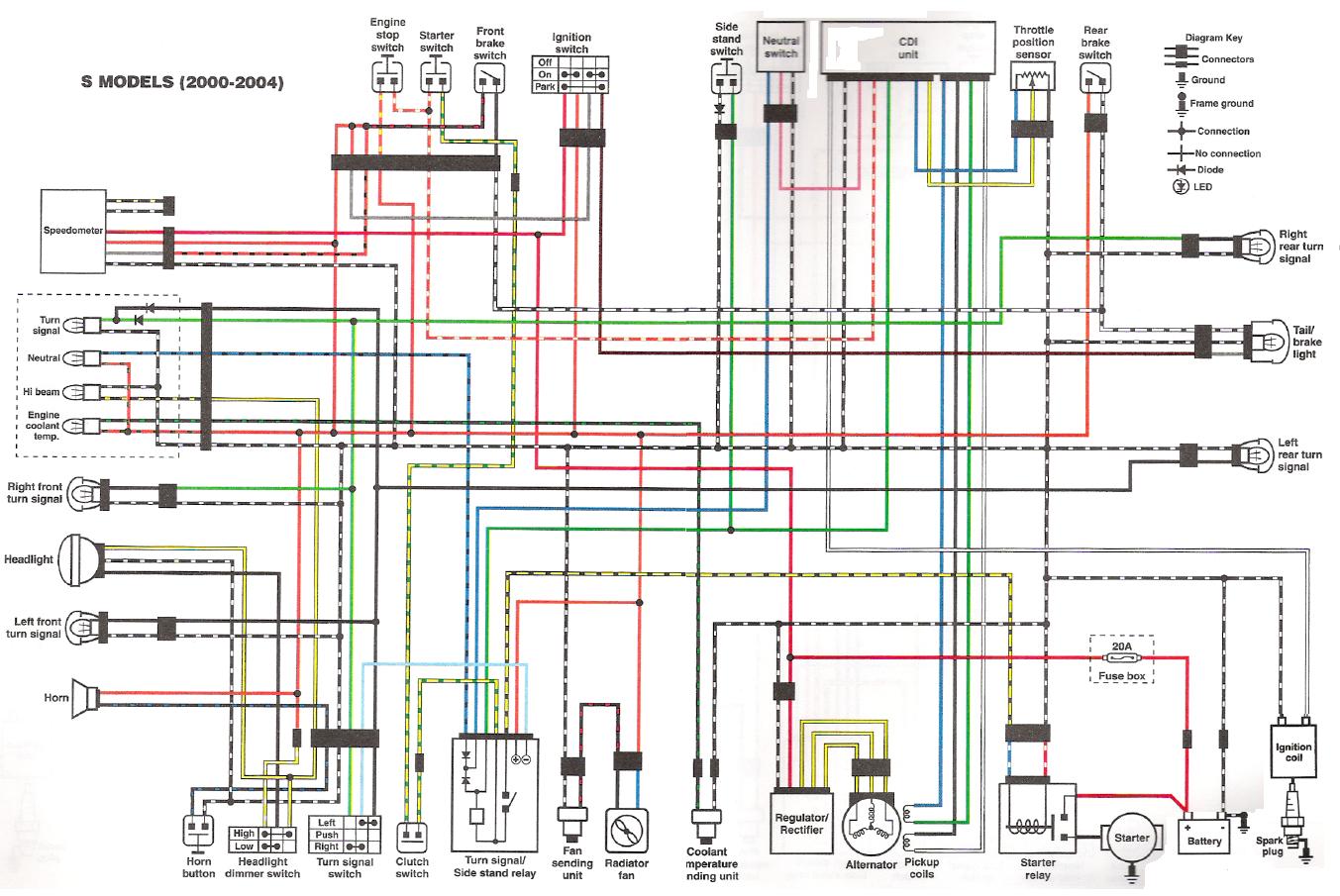

Не работает подсветка приборки, ещё не начинал смотреть в чем дело, Подскажите какие провода отвечают за подсветку и что стоит проверить в первую очередь

По возможности ткните плиз на схеме где нужный провод.

Прикрепления: 8003728.jpg(196Kb)

demonizer Дата: Сб, 05.04.2014, 07:34 | Сообщение # 11

DR.Zло
Группа: Модератор
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3460
Мой статус в Skype
Статус: Offline
Посмотри сообщение №4 в этой теме
