Подключаем приборку!
Chubaka Дата: Пт, 02.10.2015, 21:57 | Сообщение # 1

Опытный с середины августа
Группа: Свой
Мотоцикл: Suzuki dr-z 400s
Город: Тольятти
Сообщений: 39
Репутация: 0 ±
Статус: Offline
Доброго времени!
Купил DRZ-400s Без приборки, заказал пришла. Раньше не сталкивался с установкой, многие провода заклеины самодельной лентой, нашел в мануале цепь проводки, я не электрик, столкнулся с трудностью, так как многие провода без штекиров.
Есть у кого возможнось показать, что куда smile

She Дата: Сб, 03.10.2015, 14:16 | Сообщение # 2

ПетровичЪ
Группа: Админ
Мотоцикл: DR-Z400Es VF750 Magna
Город: 65, Эсутору
Сообщений: 5492
Репутация: 57 ±
Статус: Offline
Chubaka, тебе нужна распиновка фишки идущей к приборке?

Плохо когда глаза не боятся, а руки-крюки...

Chubaka Дата: Сб, 03.10.2015, 14:41 | Сообщение # 3

Опытный с середины августа
Группа: Свой
Мотоцикл: Suzuki dr-z 400s
Город: Тольятти
Сообщений: 39
Репутация: 0 ±
Статус: Offline
хотелось бы хотяб пару тройку фото какие провода куда идут

Z-vladus Дата: Вс, 04.10.2015, 14:15 | Сообщение # 4

Освоился
Группа: Свой
Мотоцикл: DR-Z400S '06
Город: 34
Сообщений: 124
Репутация: 0 ±
Статус: Offline
ФотоАльбом - может, чуток поможет.
Где то были фото и со стороны рамы, поищу.


Sagitta Spitzer CBR150 -> Honda CBR400RR NC29 -> Kawasaki Super Sherpa 02' + Suzuki DR-Z400S '06

demonizer Дата: Вс, 04.10.2015, 20:47 | Сообщение # 5

DR.Zло
Группа: Свой
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3269
Мой статус в Skype
Статус: Offline
А чем схема плоха? там же всего четыре цвета проводов wacko

Chubaka Дата: Пн, 05.10.2015, 13:08 | Сообщение # 6

Опытный с середины августа
Группа: Свой
Мотоцикл: Suzuki dr-z 400s
Город: Тольятти
Сообщений: 39
Репутация: 0 ±
Статус: Offline

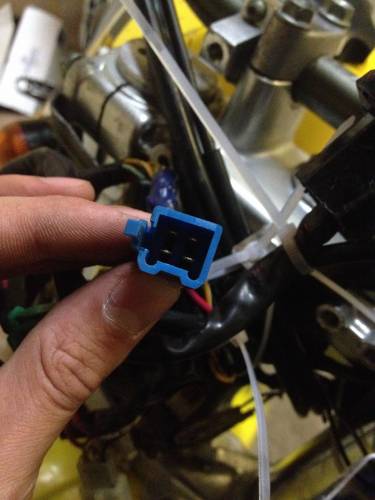

$IMAGE1$Почему 4 ?

Добавлено (05.10.2015, 13:07)
---------------------------------------------
$IMAGE1$

Добавлено (05.10.2015, 13:08)
---------------------------------------------
Как фото вставлять ? Не получается

Сообщение отредактировал Chubaka - Пн, 05.10.2015, 13:08

She Дата: Пн, 05.10.2015, 13:49 | Сообщение # 7

ПетровичЪ
Группа: Админ
Мотоцикл: DR-Z400Es VF750 Magna
Город: 65, Эсутору
Сообщений: 5492
Репутация: 57 ±
Статус: Offline
Цитата Chubaka ()
Как фото вставлять ? Не получается

Инструкция тут.


Плохо когда глаза не боятся, а руки-крюки...

demonizer Дата: Пн, 05.10.2015, 14:04 | Сообщение # 8

DR.Zло
Группа: Свой
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3269
Мой статус в Skype
Статус: Offline
Три или четыре, зависит от года (год не указан). Цвета одинаковые

She Дата: Пн, 05.10.2015, 14:10 | Сообщение # 9

ПетровичЪ
Группа: Админ
Мотоцикл: DR-Z400Es VF750 Magna
Город: 65, Эсутору
Сообщений: 5492
Репутация: 57 ±
Статус: Offline
Цитата Chubaka ()
Почему 4


Читать тут.

Цитата Chubaka ()
хотелось бы хотяб пару тройку фото какие провода куда идут


тут


Плохо когда глаза не боятся, а руки-крюки...

Chubaka Дата: Пн, 05.10.2015, 19:33 | Сообщение # 10

Опытный с середины августа
Группа: Свой
Мотоцикл: Suzuki dr-z 400s
Город: Тольятти
Сообщений: 39
Репутация: 0 ±
Статус: Offline

Добавлено (05.10.2015, 19:30)
---------------------------------------------

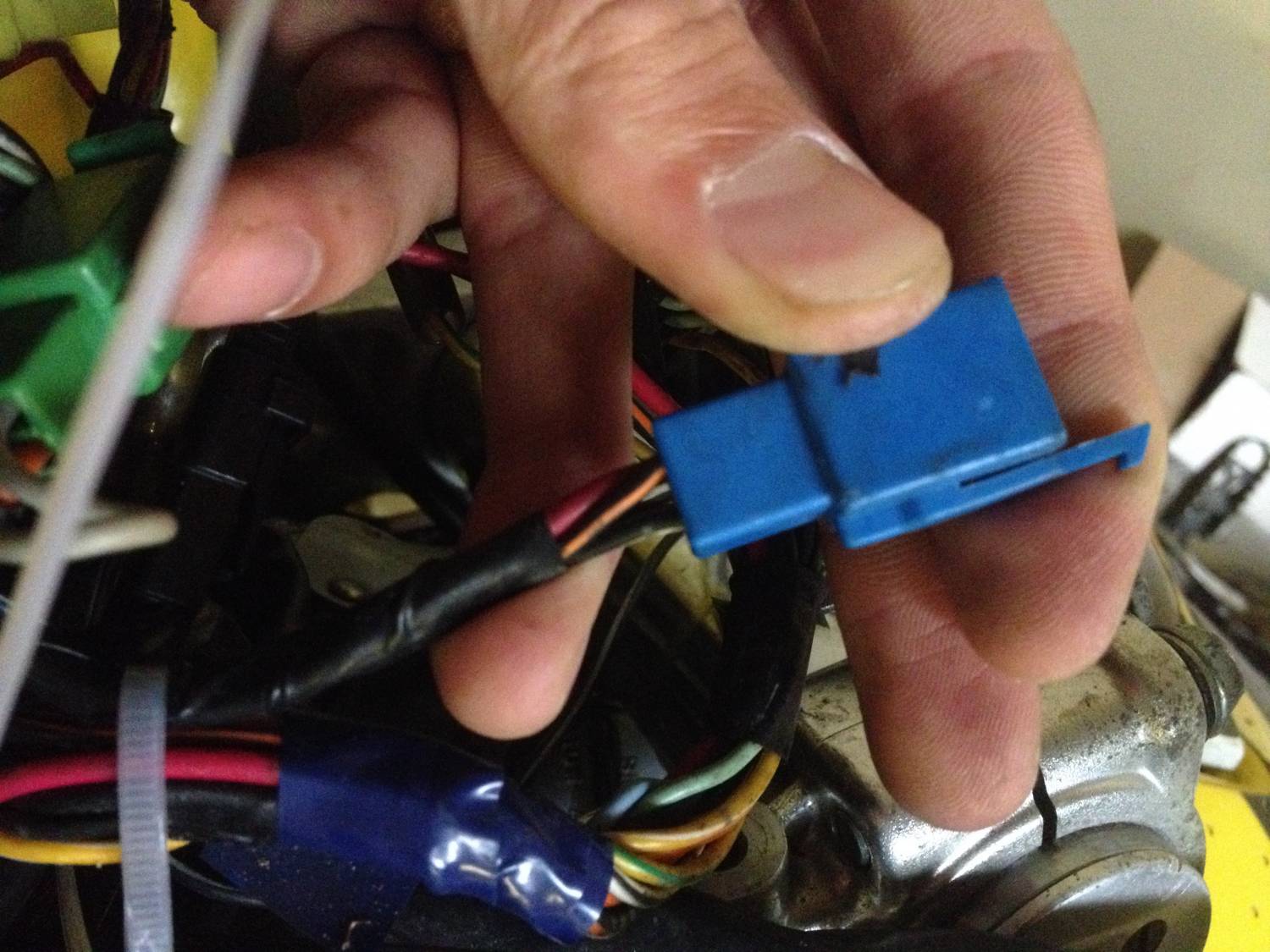

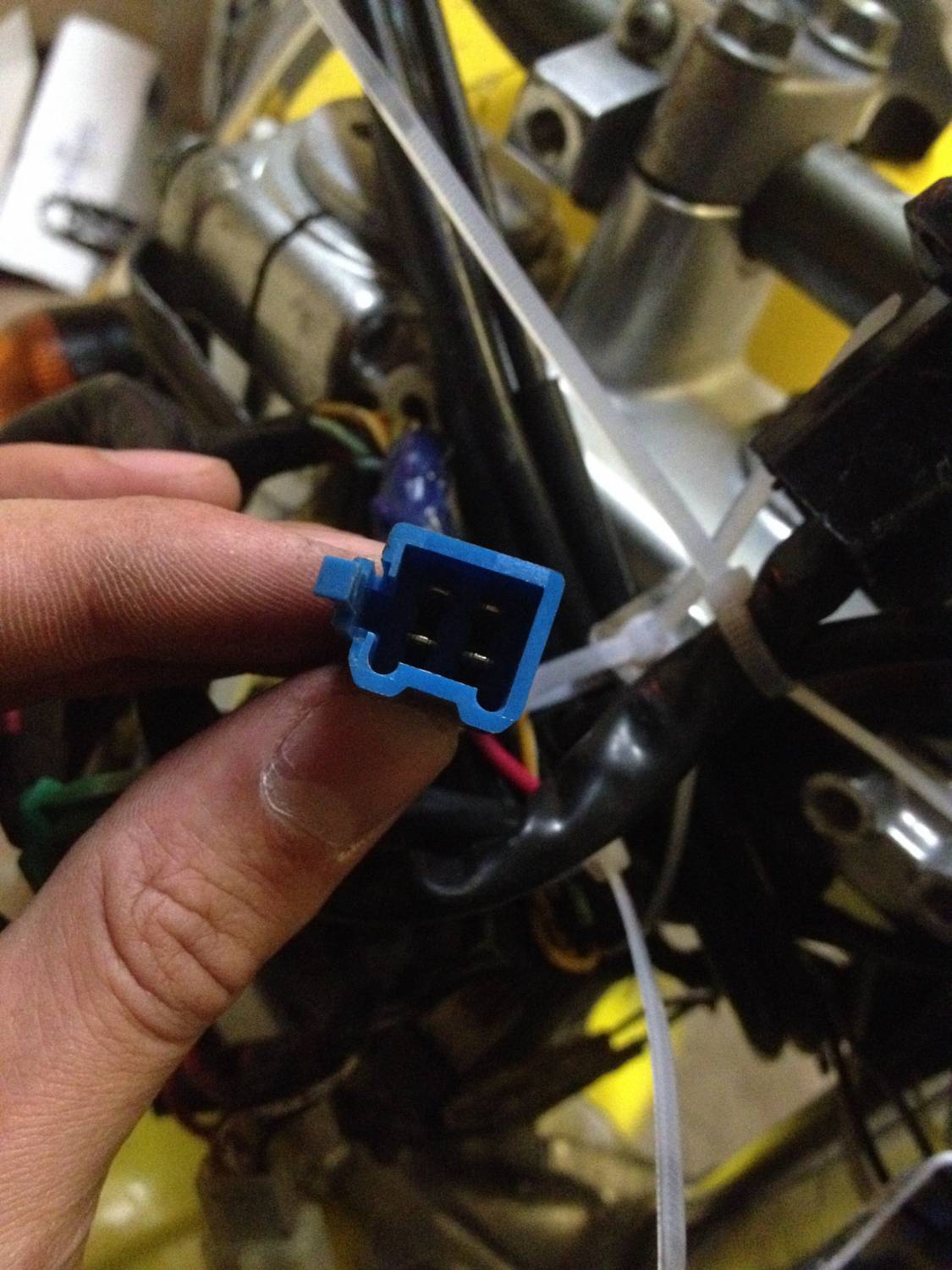

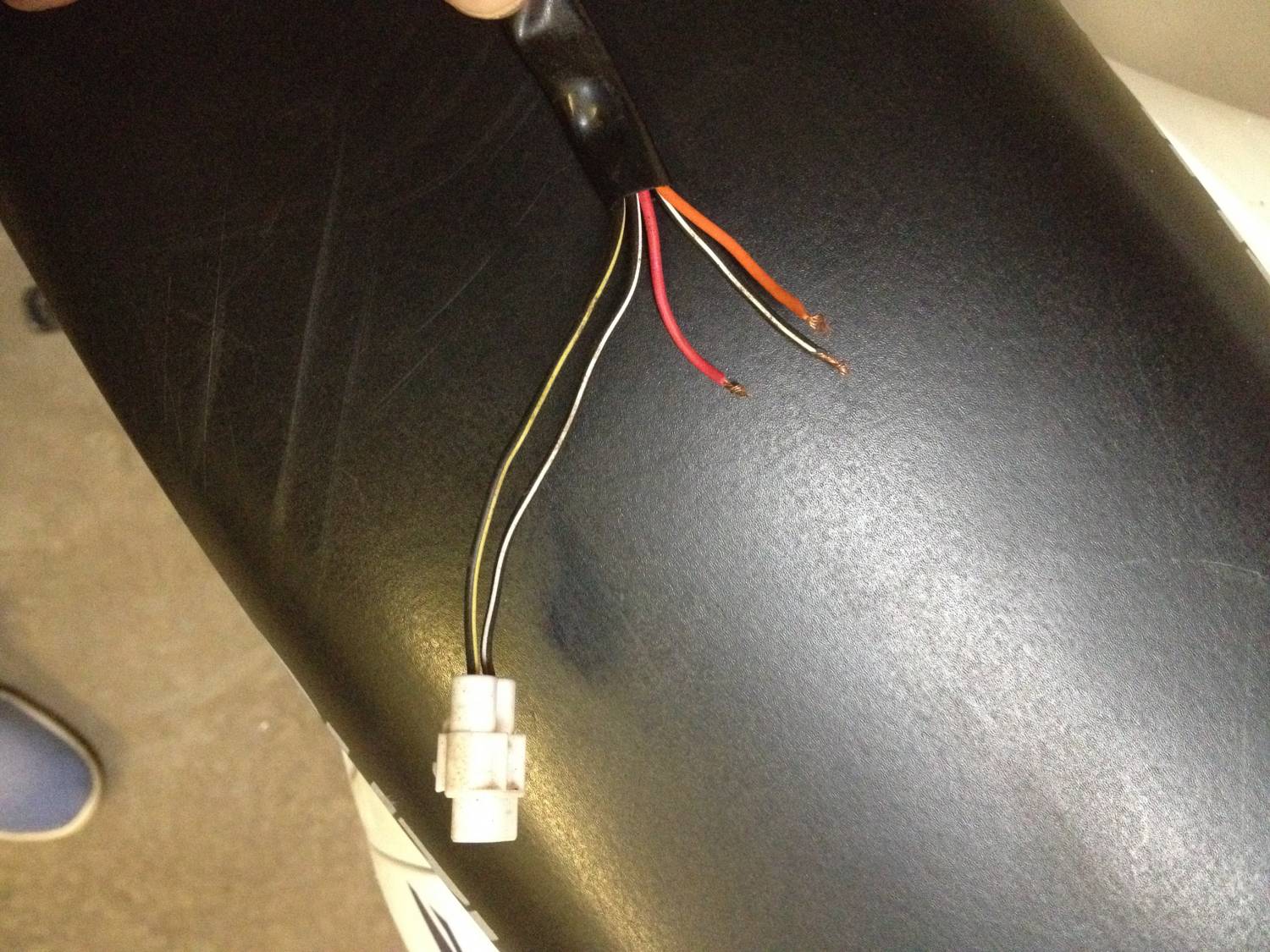

Спасибо за ссылки! У меня походу приборка нового образца, а провода старого, один лишний Который СЕРЫЙ,
ДУмаю купить гденить синий штекер или просто соединить их лентой?

Добавлено (05.10.2015, 19:33)
---------------------------------------------
По вставке фото, просто с Ipada проблема была, видимо плохо воспринимал фото  smile

Прикрепления: 1250427.jpg(178Kb) · 7972306.jpg(245Kb) · 9830028.jpg(167Kb)

demonizer Дата: Пн, 05.10.2015, 21:56 | Сообщение # 11

DR.Zло
Группа: Свой
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3269
Мой статус в Skype
Статус: Offline
Купи на автобазаре любой разъём тройной с ответной частью и всё

She Дата: Вт, 06.10.2015, 02:10 | Сообщение # 12

ПетровичЪ
Группа: Админ
Мотоцикл: DR-Z400Es VF750 Magna
Город: 65, Эсутору
Сообщений: 5492
Репутация: 57 ±
Статус: Offline
Цитата Chubaka ()
или просто соединить их лентой?


Не надо "или" если есть разборки то можно там взять ну или в автомагазине. В магазине радио деталей... итд.
Или можно (но не нужно) запаять под термоусадку.


Плохо когда глаза не боятся, а руки-крюки...

Chubaka Дата: Вт, 06.10.2015, 08:36 | Сообщение # 13

Опытный с середины августа
Группа: Свой
Мотоцикл: Suzuki dr-z 400s
Город: Тольятти
Сообщений: 39
Репутация: 0 ±
Статус: Offline
А серый просто оставить ?

demonizer Дата: Вт, 06.10.2015, 09:53 | Сообщение # 14

DR.Zло
Группа: Свой
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3269
Мой статус в Skype
Статус: Offline
Можешь оставить, только заизолирую хорошенько

Chubaka Дата: Вт, 06.10.2015, 23:39 | Сообщение # 15

Опытный с середины августа
Группа: Свой
Мотоцикл: Suzuki dr-z 400s
Город: Тольятти
Сообщений: 39
Репутация: 0 ±
Статус: Offline
Соединял провода, вся сет перестала включаться, мот не реагирует на включения зажигания, снял аккум проверил(работает), что может быть ?

Добавлено (06.10.2015, 23:39)
---------------------------------------------
С толкоча мотак заводится, работает фара, как только глушу, дальше ноль реакции, сеть не отвечает на включения
