Сфотайте, пожалуйста, распредвалы
Konst81 Дата: Вт, 17.12.2013, 07:31 | Сообщение # 1

Бывает тут
Группа: Свой
Мотоцикл: drz-400s
Город: Новокузнецк
Сообщений: 57
Репутация: 0 ±
Статус: Offline
Камрады, у меня такая ситуация.  Прежним хозяином были поставлены тюненые валы. На их шестернях отсутствуют метки. Т.е. вообще никаких меток нет. Есть большое желание выставить правильно фазы. В связи с этим большая просьба. У кого есть возможность, сфотайте положение кулачков в момент ВМТ - для меня это, похоже, единственный способ правильно выставить фазы. Темы  в факе и мануал просматривал - там фотки есть, но как-то неявно видно положение кулачков. Хотелось бы видеть фотку левой стороны головки  с ракурса строго перпендикулярно , т.е. как если бы я сел на корточки напротив двигателя слева и смотрел на кулачки.  Сильно рассчитываю на вашу помощь - уже убедился, что  здесь много хороших людей smile Заранее благодарен

She Дата: Вт, 17.12.2013, 08:43 | Сообщение # 2

ПетровичЪ
Группа: Админ
Мотоцикл: DR-Z400Es VF750 Magna
Город: 65, Эсутору
Сообщений: 5737
Репутация: 60 ±
Статус: Offline
В этой теме смотрел?

Плохо когда глаза не боятся, а руки-крюки...

Konst81 Дата: Вт, 17.12.2013, 10:19 | Сообщение # 3

Бывает тут
Группа: Свой
Мотоцикл: drz-400s
Город: Новокузнецк
Сообщений: 57
Репутация: 0 ±
Статус: Offline
Да, смотрел. Спасибо Александру за этот фоторепортаж. Там на некоторых фотках есть требуемое, но снято  не совсем в том ракурсе. Там сверху-сбоку. Кстати, похожая фотка есть и в мануале. Примерное положение понять можно, но точно выставить угол кулачка по тем фоткам я затрудняюсь. Если бы точка съемки была чуть ниже, на уровне клапанной крышки - тогда бы все было предельно ясно и вопрос бы отпал smile

Сообщение отредактировал Konst81 - Вт, 17.12.2013, 10:22

She Дата: Вт, 17.12.2013, 10:40 | Сообщение # 4

ПетровичЪ
Группа: Админ
Мотоцикл: DR-Z400Es VF750 Magna
Город: 65, Эсутору
Сообщений: 5737
Репутация: 60 ±
Статус: Offline

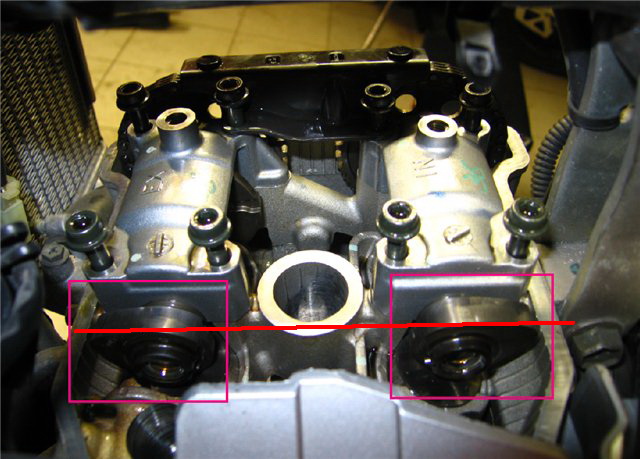

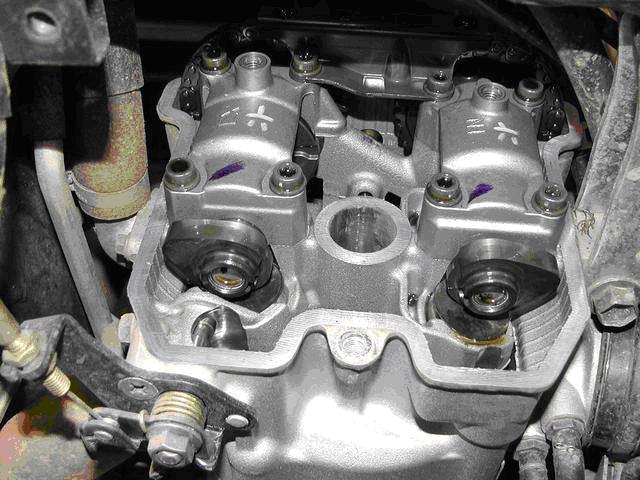

Коленвал в точке Т, распредвалы смотрят в разные стороны. А если у тебя валы тюненые то фазы грм скорей всего отличаются от стока. А что за валы то?

Прикрепления: 8260875.jpg(96Kb) · 6550175.jpg(63Kb)


Плохо когда глаза не боятся, а руки-крюки...

Konst81 Дата: Вт, 17.12.2013, 11:38 | Сообщение # 5

Бывает тут
Группа: Свой
Мотоцикл: drz-400s
Город: Новокузнецк
Сообщений: 57
Репутация: 0 ±
Статус: Offline
Затрудняюсь сказать что за валы, не видел на них надписей, скорее всего ХотКам. Высота профиля кулачка на 1 или на 1,5мм (точно не понмю, мерял давно) выше штатного Там еще есть возможность шестерню относительно вала на чуть-чуть поворачивать для суперточной настройки фаз, видимо. В настоящий момент у меня кулачки стоят слегка несимметрично (в ВМТ). Кстати, в мануале на картинке тоже один вал чуть выше поднят (не помню какой именно). Да и на фотках, что ты, She, разместил (спасибо!) тоже, на мой взгляд, угол отклонения от горизонта у кулачков впуска и выпуска немного отличается. Вот и хотелось бы это "немного" выловить. К сожалению, по фоткам выше это будет сделать затруднительно.

Laps Дата: Вт, 17.12.2013, 20:21 | Сообщение # 6

Часто заходит
Группа: Свой
Мотоцикл: 400SM->S SD1290R
Город: 77
Сообщений: 331
Репутация: 2 ±
Статус: Offline
Могу вечером штатные валы с метками сфоткать.

Добавлено (17.12.2013, 20:21)
---------------------------------------------
IN


EX



Сообщение отредактировал Laps - Вт, 17.12.2013, 23:47

Konst81 Дата: Ср, 18.12.2013, 05:42 | Сообщение # 7

Бывает тут
Группа: Свой
Мотоцикл: drz-400s
Город: Новокузнецк
Сообщений: 57
Репутация: 0 ±
Статус: Offline
Laps, огромное спасибо . Если фото установленных валов никто больше не выложит - буду делать по твоим фоткам


UPD: вот примерно так должны располагаться кулачки при нахождении поршня в ВМТ (вычислено теоретически smile )


Сообщение отредактировал Konst81 - Ср, 18.12.2013, 09:45

rjawiy Дата: Ср, 18.12.2013, 09:35 | Сообщение # 8

Бывает тут
Группа: Свой
Мотоцикл: DR250R; АХ-1; XL600V
Город: Волгоград - Хабаровск - Санкт-Петербург - Анапа
Сообщений: 88
Мой статус в Skype
Статус: Offline
Konst81, да в мануале все написано, ничего сложного, главное не ошибись откуда отсчет 15 звеньев, и валы ставь после установки натяжителя цепи, а то промахнешься с фазами ГРМ.

Как будем работать - так будем жить!

Konst81 Дата: Ср, 18.12.2013, 09:39 | Сообщение # 9

Бывает тут
Группа: Свой
Мотоцикл: drz-400s
Город: Новокузнецк
Сообщений: 57
Репутация: 0 ±
Статус: Offline
rjawiy, сложность в том, что на распредвалах нет меток. Неродные они smile Картинку выше сделал с помощью CAD-средств Ворд и Пайнт, так что прошу не придираться к качеству. Мож кому пригодится в аналогичной ситуации

Laps Дата: Ср, 18.12.2013, 09:57 | Сообщение # 10

Часто заходит
Группа: Свой
Мотоцикл: 400SM->S SD1290R
Город: 77
Сообщений: 331
Репутация: 2 ±
Статус: Offline
Там ещё особенность в том, что в верхней мёртвой точке метки стоят не совсем параллельно головке.

She Дата: Ср, 18.12.2013, 10:40 | Сообщение # 11

ПетровичЪ
Группа: Админ
Мотоцикл: DR-Z400Es VF750 Magna
Город: 65, Эсутору
Сообщений: 5737
Репутация: 60 ±
Статус: Offline
Цитата Laps ()
Там ещё особенность в том, что в верхней мёртвой точке метки стоят не совсем параллельно головке.
На новой цепи?


Плохо когда глаза не боятся, а руки-крюки...

Konst81 Дата: Ср, 18.12.2013, 10:41 | Сообщение # 12

Бывает тут
Группа: Свой
Мотоцикл: drz-400s
Город: Новокузнецк
Сообщений: 57
Репутация: 0 ±
Статус: Offline
Цитата Laps ()
в верхней мёртвой точке метки стоят не совсем параллельно головке

это противоречит тому, что написано в мануале

перевожу: Стрелка параллельна верхней грани головки цилиндра

Давайте разбираться smile

rjawiy Дата: Ср, 18.12.2013, 12:12 | Сообщение # 13

Бывает тут
Группа: Свой
Мотоцикл: DR250R; АХ-1; XL600V
Город: Волгоград - Хабаровск - Санкт-Петербург - Анапа
Сообщений: 88
Мой статус в Skype
Статус: Offline
Konst81, а отметок на валах вообще не было? Я буквально месяц назад hot cam stage 1 ставил там на 1 была метка а на других риски только. Кстати сколько не пробовал, даже на новой цепи никогда стрелки небыли параллельны, проблем не обнаружено, в случае когда выставлял параллельно, цепь не ложилась как написано в мануале.
После установки завелся со 2ого тычка, посторонних шумов, не характерных для штатной работы двигателя не обнаружено. Еще один момент, после установки обязательно проверять зазоры, у меня так получился 1 клапан "зажат", благо купил набор шайб регулировочных.


Как будем работать - так будем жить!

Laps Дата: Ср, 18.12.2013, 12:24 | Сообщение # 14

Часто заходит
Группа: Свой
Мотоцикл: 400SM->S SD1290R
Город: 77
Сообщений: 331
Репутация: 2 ±
Статус: Offline
Если внимательно посмотреть на метки, то так же можно заметить что 1я и 3я не на одной линии.

Dimaest Дата: Ср, 18.12.2013, 13:20 | Сообщение # 15

Проходящий сквозь стены
Группа: Свой
Мотоцикл: 300 EXC
Город: Tallinn
Сообщений: 2671
Мой статус в Skype
Статус: Offline
Цитата rjawiy ()
валы ставь после установки натяжителя цепи
Это невозможно!
