стоп сигнал DRC. вопрос по внутренностям
SAN4EZ Дата: Пн, 26.09.2016, 21:39 | Сообщение # 1

Фанат
Группа: Свой
Мотоцикл: KLX450
Город: Монино-центОр Вселенной:)
Сообщений: 2338
Репутация: 29 ±
Статус: Offline
как всё было:
3 года (или 4..) служил данный стопак верой и правдой.
с самого начала эксплуатации не устраивала яркость.

принцип работы DRC: при включении габаритов горят все диоды в "пол накала", при нажатии тормоза - все диоды загораются ярче...

на данный момент помер габарит, тормоз работает.

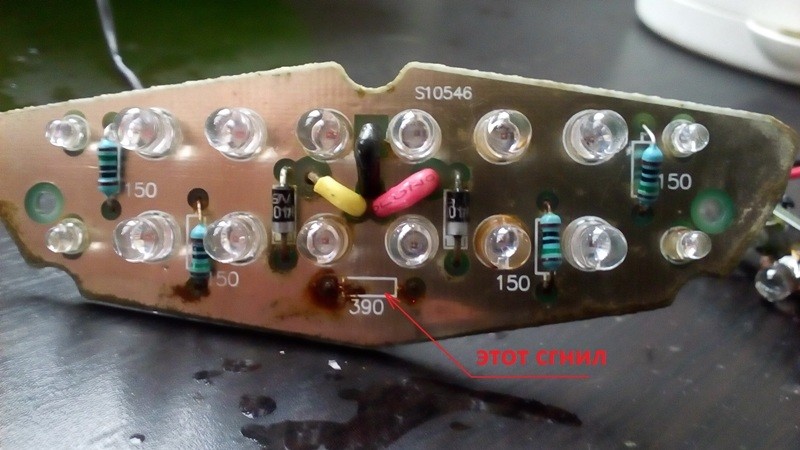

гаджет был разобран, и обнаружен отгнивший резистр на 390 ом. (причина: влага попадает через отверстие проводов, и, возможно через не герметичное соединение стекла и корпуса)

внимание, вопрос:

если поменять сопротивление сгнившего резистора будет ли ярче гореть? (но так, что бы диоды не сгорели...)

вопрос в первую очередь к мистеру DR.Zло...

Добавлено (26.09.2016, 21:39)
---------------------------------------------


Всё х..ня! ...Кроме пчёл!
...Да и пчёлы: тоже х..ня! :)


Сообщение отредактировал SAN4EZ - Пн, 26.09.2016, 21:44

SAN4EZ Дата: Пн, 26.09.2016, 21:42 | Сообщение # 2

Фанат
Группа: Свой
Мотоцикл: KLX450
Город: Монино-центОр Вселенной:)
Сообщений: 2338
Репутация: 29 ±
Статус: Offline
Прикрепления: 1675148.jpg(90Kb)


Всё х..ня! ...Кроме пчёл!
...Да и пчёлы: тоже х..ня! :)

SAN4EZ Дата: Пн, 26.09.2016, 21:56 | Сообщение # 3

Фанат
Группа: Свой
Мотоцикл: KLX450
Город: Монино-центОр Вселенной:)
Сообщений: 2338
Репутация: 29 ±
Статус: Offline

Добавлено (26.09.2016, 21:56)
---------------------------------------------
вопрос номер два:

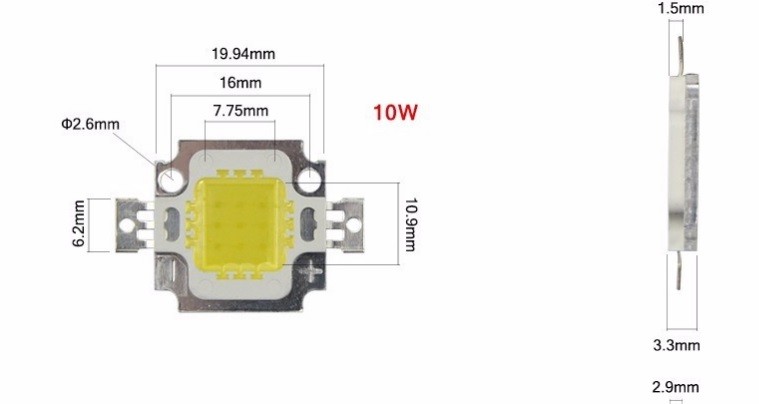

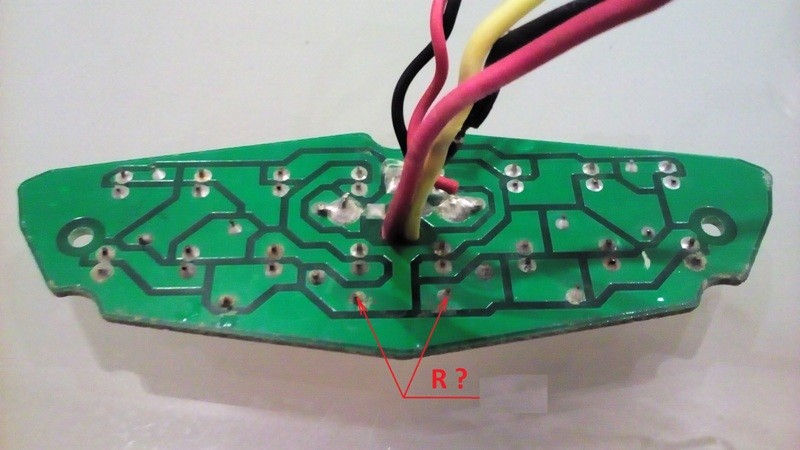

переделать всё вот на такие:

https://ru.aliexpress.com/item....62.html

на прямую (без дополнительных сопротивлений итд) к бортовой сети их можно подключать?

Прикрепления: 1205147.jpg(75Kb)


Всё х..ня! ...Кроме пчёл!
...Да и пчёлы: тоже х..ня! :)

SAN4EZ Дата: Пн, 26.09.2016, 21:57 | Сообщение # 4

Фанат
Группа: Свой
Мотоцикл: KLX450
Город: Монино-центОр Вселенной:)
Сообщений: 2338
Репутация: 29 ±
Статус: Offline
Прикрепления: 8016463.jpg(25Kb)


Всё х..ня! ...Кроме пчёл!
...Да и пчёлы: тоже х..ня! :)

demonizer Дата: Пн, 26.09.2016, 23:58 | Сообщение # 5

DR.Zло
Группа: Модератор
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3482
Мой статус в Skype
Статус: Offline
Прямо с языка снял, только сегодня подумывал сделать платку с альтернативными светодиодами для drc biggrin

Значит, так: у светодиодов очень важно контроллировать ток. От этого напрямую зависит их срок службы.

В drc они включены группами по 4 шт последовательно + ограничивающий резистор в 150 Ом. Таким образом, ток на каждом светодиоде, не будет превышать 20мА при напряжении бортсети в 14В. Это про режим стопсигнала.

Тот резистор, что отгнил, лишь ещё больше ограничивает ток, а следствием, и яркость, в режиме габарита.

Этот резистор ты можешь уменьшать как заблагорассудится, увеличивая тем яркость габарита, без риска пожечь диоды. Но, следствием, будет менее заметная разница в режимах работы габарит/стоп.

Что до яркости в целом, то, нужны конкретные значения (напряжение и ток каждого диода из документации, максимальное напряжение, возможное в бортсети). И, если по перенаруге можно сделать элементарную защиту, то, какие светодиоды используются в drc-хз, поэтому и посчитать невозможно, но, как правило, ток таких диодов 20~30мА, что и было сделано производителем drc. Можно уменьшить номинал 150 резисторов до 110 Ом, меньше я бы не рисковал.

Ну и самым правильным вариантом контроля тока, будет использование специальных драйверов саетодиодных сборок, которые, управляя светодиодами, в импульсном режиме, и постоянно контроллируя ток, позволяют получить максимальную светоотдачу, многократно превосходящую светоодачу линейного режима включения (через резистор). И именно этот метод используется в штатной светодиодной оптике, да и в светодиодной индикации в целом, например, светофорах.

Надеюсь, был полезен

Добавлено (26.09.2016, 23:58)
---------------------------------------------
Приведенные по ссылке светодиоды, не все в стопак влезут biggrin

Они также представляют собой сборки, требуют драйвера и теплоотвода, и, вроде как, белого цвета...


Сообщение отредактировал demonizer - Вт, 27.09.2016, 00:04

SAN4EZ Дата: Вт, 27.09.2016, 00:23 | Сообщение # 6

Фанат
Группа: Свой
Мотоцикл: KLX450
Город: Монино-центОр Вселенной:)
Сообщений: 2338
Репутация: 29 ±
Статус: Offline
Иван, спасибо за развернутый ответ,
по ссылке есть и красные тоже. С теплоотводом более менее решаемо....
а что за драйвер?
думаю будет достаточно 3..4 шт...?
2 или 1 на габарит и 2 на стоп.

Добавлено (27.09.2016, 00:23)
---------------------------------------------
По первому вопросу сделал вывод:
 менять 150 на 110.
390 оставлять
?


Всё х..ня! ...Кроме пчёл!
...Да и пчёлы: тоже х..ня! :)

demonizer Дата: Вт, 27.09.2016, 00:33 | Сообщение # 7

DR.Zло
Группа: Модератор
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3482
Мой статус в Skype
Статус: Offline
Если габарит нужен ярче, уменьшай 390, например, до 270

Добавлено (27.09.2016, 00:31)
---------------------------------------------
Драйвер - это специализированная микросхема с обвязкой.

Например, вот:



Добавлено (27.09.2016, 00:33)
---------------------------------------------
Можно поступить более радикально-использовать светодиодную ленту wink

Но я бы, наверное, починил то, что есть, добавив яркости, и успокоился


Сообщение отредактировал demonizer - Вт, 27.09.2016, 00:34

SAN4EZ Дата: Вт, 27.09.2016, 00:37 | Сообщение # 8

Фанат
Группа: Свой
Мотоцикл: KLX450
Город: Монино-центОр Вселенной:)
Сообщений: 2338
Репутация: 29 ±
Статус: Offline
Габарит можно оставить, хотелось бы стоп ярче

Добавлено (27.09.2016, 00:37)
---------------------------------------------
Про драйвер- понял) вычёркиваем biggrin


Всё х..ня! ...Кроме пчёл!
...Да и пчёлы: тоже х..ня! :)

demonizer Дата: Вт, 27.09.2016, 00:40 | Сообщение # 9

DR.Zло
Группа: Модератор
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3482
Мой статус в Skype
Статус: Offline
Ну, тогда оставляй габарит на 390, а 150 меняй на 110

SAN4EZ Дата: Вт, 27.09.2016, 00:56 | Сообщение # 10

Фанат
Группа: Свой
Мотоцикл: KLX450
Город: Монино-центОр Вселенной:)
Сообщений: 2338
Репутация: 29 ±
Статус: Offline
Ок, спасибо) так и сделаю.
если надумаешь плату с альтернативными диодами мутить, маякни! up


Всё х..ня! ...Кроме пчёл!
...Да и пчёлы: тоже х..ня! :)

demonizer Дата: Чт, 29.09.2016, 08:36 | Сообщение # 11

DR.Zло
Группа: Модератор
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3482
Мой статус в Skype
Статус: Offline

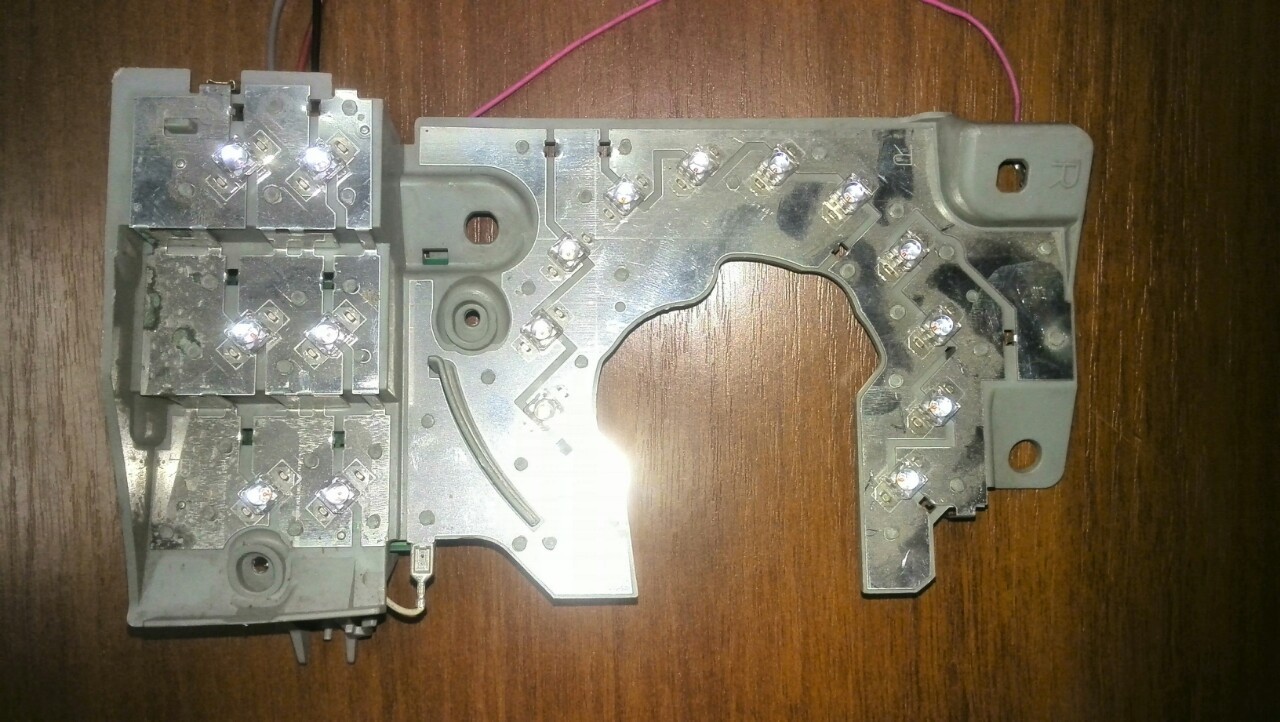

SAN4EZ, В продолжении темы, принёс товарищ задние фонари от какой-то тоёты на раздербан, что хочу сказать, драйверов в них нет, так же, как и у нас, токоограничивающие резисторы, видимо, драйверы используют лишь там, где фонари не управляются напрямую, а работают по цифровой шине.

Но светят убойно, разница очевидна, попробую провинтилировать этот вопрос и прикинуть, во что обойдется изготовление...

Добавлено (29.09.2016, 08:36)
---------------------------------------------
Прикрепления: 5140184.jpg(227Kb)


Сообщение отредактировал demonizer - Чт, 29.09.2016, 08:37

SkaterMF Дата: Чт, 29.09.2016, 10:33 | Сообщение # 12

Любит гуглить перегуглить
Группа: Свой
Мотоцикл: DRZ-400 sm
Город: Мытищи
Сообщений: 801
Репутация: 9 ±
Статус: Offline
Я бы тоже прикупил плту с диодами поярче, а то у меня 4 диода померли(на самом деле 1 диод перепаять надо), купил новый стопак, а корпус получается без дела валяется. Как вариант могу и корпус со старой платой для экспериментов продать за пол цены smile

Там, где асфальт, ничего интересного, а где интересно, там нет асфальта. А. и Б. Стругацкие

Сообщение отредактировал SkaterMF - Чт, 29.09.2016, 10:34

demonizer Дата: Чт, 29.09.2016, 17:29 | Сообщение # 13

DR.Zло
Группа: Модератор
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3482
Мой статус в Skype
Статус: Offline
SkaterMF, у меня есть DRC, мне не надо wink

SkaterMF Дата: Пт, 30.09.2016, 00:52 | Сообщение # 14

Любит гуглить перегуглить
Группа: Свой
Мотоцикл: DRZ-400 sm
Город: Мытищи
Сообщений: 801
Репутация: 9 ±
Статус: Offline
demonizer, в таком случае встаю в очередь за платой если надумаешь делать smile

Там, где асфальт, ничего интересного, а где интересно, там нет асфальта. А. и Б. Стругацкие

NorD1x Дата: Пт, 30.09.2016, 20:20 | Сообщение # 15

Бывает тут
Группа: Свой
Мотоцикл: Suzuki drz400sm
Город: 77. Москва. Зеленоград
Сообщений: 29
Репутация: 0 ±
Статус: Offline
а мне кажется нормально светят в стоке.. с темным стеклышком достаточно ярко, по-крайней мере я доволен)
