Помогите люди добрые ! не работает приборка !!!
Motopartizan Дата: Вт, 25.06.2013, 00:07 | Сообщение # 61

Заглянул
Группа: Новичок
Мотоцикл: suzuki djebel 250 GPS
Город: 41 регион, Камчатка
Сообщений: 4
Репутация: 0 ±
Статус: Offline
Maximus, спасибо за ответ, надо тоже дорожки попрозванивать, я тему читал и не понял починил ты ее или нет, читал что заказал другую приборку. А подогрев кстати у меня с Япии установлен , хароший весчь ,особенно на Камчатке, biggrin

kamrest.com
Активный отдых на Камчатке

demonizer Дата: Вт, 25.06.2013, 01:21 | Сообщение # 62

DR.Zло
Группа: Модератор
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3554
Мой статус в Skype
Статус: Offline
Цитата (Motopartizan)
и не понял починил ты ее или нет
Я, кстати, тоже не понял, молчит, как partizan wink

Добавлено (25.06.2013, 01:21)
---------------------------------------------
Ну, а предварительный диагноз таков, раз подсветка загорается при включении зажигания, значит с проводкой все в норме и косяк внутри (в приборке)


Motopartizan Дата: Вт, 25.06.2013, 07:35 | Сообщение # 63

Заглянул
Группа: Новичок
Мотоцикл: suzuki djebel 250 GPS
Город: 41 регион, Камчатка
Сообщений: 4
Репутация: 0 ±
Статус: Offline
Прозванивал дорожку от плюсового контакта кондера,который рядом со стабилизатором стоит, до контакта I стабилизатора, мультиметр не пищал. Около ножки стаба обнаружена трещина surprised , запаял, поставлю отпишусь о результате.

Добавлено (25.06.2013, 07:35)
---------------------------------------------
Соединил синий разъем, включил зажигание и ... О ЧУДО , ЗАРАБОТАЛО!!!
Так что , кто столкнётся с таким траблом , читайте эту тему, и всё получится. СПАСИБО всем кто здесь писал.


kamrest.com
Активный отдых на Камчатке

demonizer Дата: Вт, 25.06.2013, 08:45 | Сообщение # 64

DR.Zло
Группа: Модератор
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3554
Мой статус в Skype
Статус: Offline
Чудес здесь нет)
Молодцом!
Думаю, затраты на ремонт несопостовимы с ценой нового вапора)


Сообщение отредактировал demonizer - Вт, 25.06.2013, 08:46

Motopartizan Дата: Вт, 25.06.2013, 09:57 | Сообщение # 65

Заглянул
Группа: Новичок
Мотоцикл: suzuki djebel 250 GPS
Город: 41 регион, Камчатка
Сообщений: 4
Репутация: 0 ±
Статус: Offline
Согласен, я вобще ничего не потратил , менять ничего не пришлось, паяльник с прибамбасами на работе имеется, силикагель в коробке из под обуви нашелся, и герметик у брата взял biggrin .Да еще бы с функциями этой приборки разобраться, думаю вапор пока не. понадобится. А по ремонту , мотик такая штука , что хочется самому разбираться с какими либо техническими вопросами. Вот с приборкой аж азарт появился, думал надо докопаться , хотя опыт в электронике ноль без палочки smile И конечно форумы с участниками сильно помогают, так что еще раз СПАСИБО ЛЮДИ!

kamrest.com
Активный отдых на Камчатке

MAXIMUS Дата: Вт, 25.06.2013, 22:22 | Сообщение # 66

Давно не был
Группа: Свой
Мотоцикл: DR-Z 400 SМ
Город: Калининград 39RUS
Сообщений: 187
Репутация: 1 ±
Статус: Offline
demonizer, да сделал Я приборку ! Ты шо ! Зря помогал мне что ли !?  biggrin

что проёб@но и прохUячено то на дело потрачено !

jl007 Дата: Пн, 28.04.2014, 16:32 | Сообщение # 67

Бывает тут
Группа: Свой
Мотоцикл: vn900custom, drz400sm
Город: Белгород
Сообщений: 40
Репутация: 0 ±
Статус: Offline
Всем привет! Подскажите куда смотреть, что измерять пожалуйста? Не работает подсветка - таким из Японии пришел. Темы все перерыл, все измерил, осмотрел - самостоятельно ничего не выявил.

Мотоцикл 2010 года, приборка нового образца - разъемы кажется там отличаются.

Общий вид платы:


На стабилизаторе где должно 12 вольт быть (O G) - 13,47


На стабилизаторе где должно 5 вольт быть (I G) - 4,87


На светодиодах напряжения нет


Что это за реле и почему она висит на проводах - так должно быть или крепеж проёбан потеряли где-то?

demonizer Дата: Пн, 28.04.2014, 16:56 | Сообщение # 68

DR.Zло
Группа: Модератор
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3554
Мой статус в Skype
Статус: Offline
Сам экран работает?

Добавлено (28.04.2014, 16:56)
---------------------------------------------
Проверять D2, R1, T2


LeON_ID Дата: Пн, 28.04.2014, 17:09 | Сообщение # 69

свидетели drz с пробегом за 30
Группа: Модератор
Мотоцикл: drz400s(M), dl1000
Город: Москва, Филейная часть города
Сообщений: 683
Мой статус в Skype
Статус: Offline
Цитата jl007 ()
Что это за реле и почему она висит на проводах - так должно быть или крепеж проёбан потеряли где-то?
Это реле умеет мигать ходовыми огнями и гасить их когда мотик заглушен. висит - потому что повесили.... я вот тоже его не крепил - оно легкое, замотал в жгут.

Добавлено (28.04.2014, 17:08)
---------------------------------------------
вот такая релюшка как в ролике судя по всему http://www.drz-club.ru/forum/19-6400-91145-16-1396285217

Добавлено (28.04.2014, 17:09)
---------------------------------------------
http://www.ebay.com/itm....xp=mtr
я думаю это она


demonizer Дата: Пн, 28.04.2014, 17:10 | Сообщение # 70

DR.Zло
Группа: Модератор
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3554
Мой статус в Skype
Статус: Offline

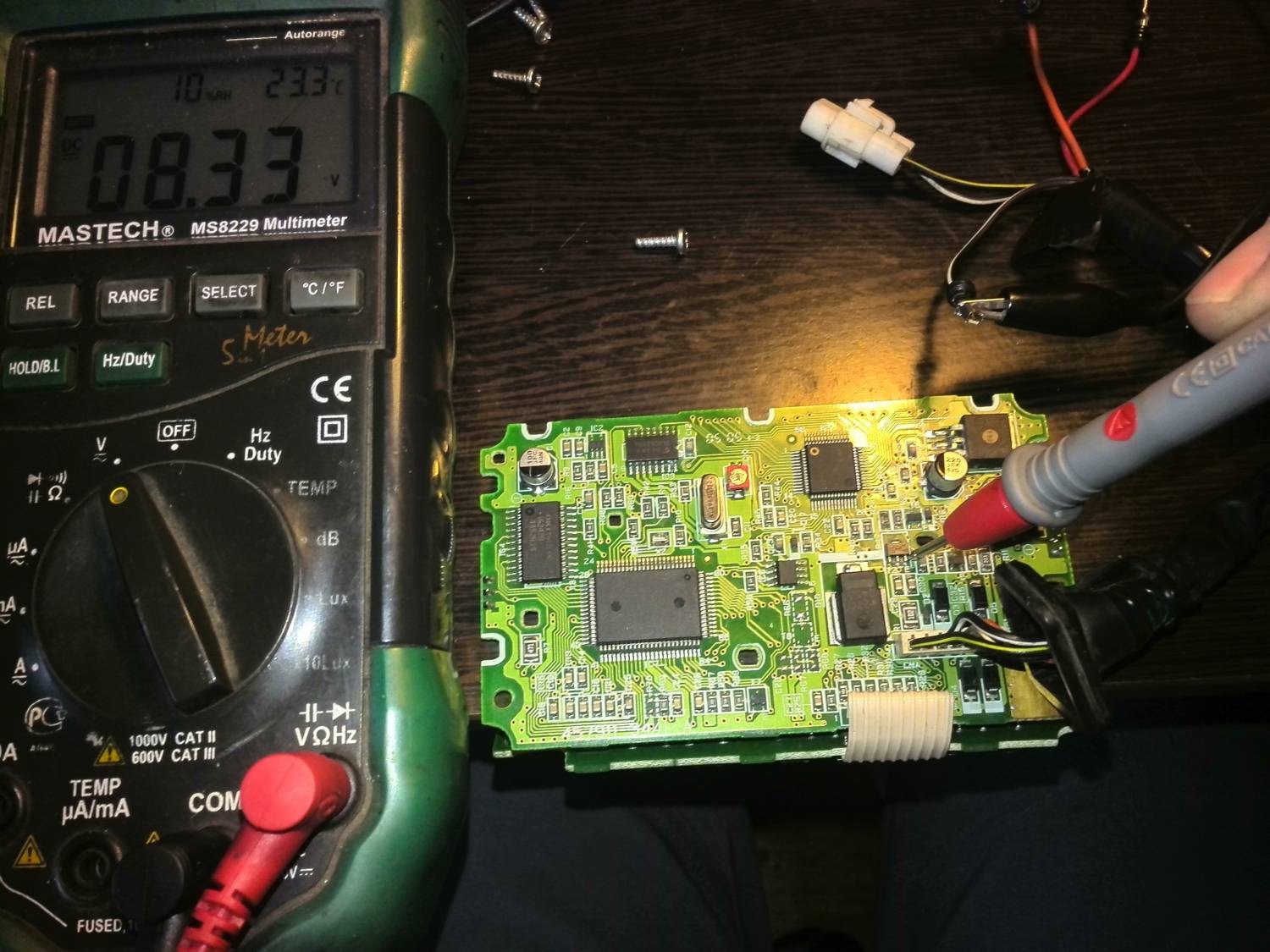

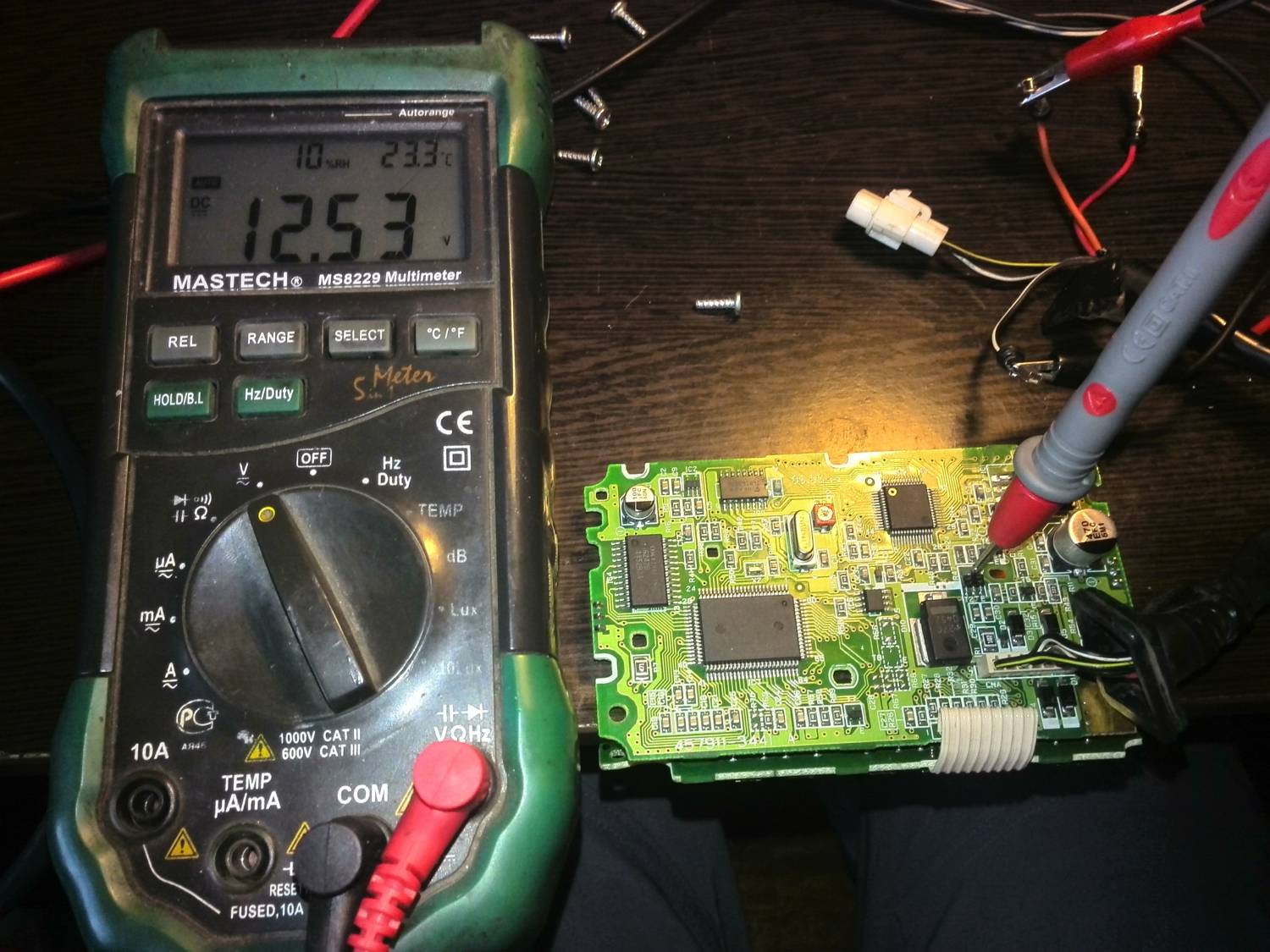

Произведи замеры на T2 (только ОООчень аккуратно, чуть щупом промахнешься - коротнешь две лапы и пойдешь в магаз за новой приборкой). Должно быть так:



Прикрепления: 0370573.jpg(197Kb) · 3783373.jpg(184Kb)

demonizer Дата: Пн, 28.04.2014, 17:33 | Сообщение # 71

DR.Zло
Группа: Модератор
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3554
Мой статус в Skype
Статус: Offline
Т.е., на центральной ноге должно быть питание бортсети, а на правой - 8.4 В.
Если все так, тогда отключай приборку от мота, ставь тестер в режим "звонилки" и проверяй контакт в местах перехода через плату.

Правая нога T2 должна звониться с анодами D7 и D12. если "не пищит" - ищи обрыв или кидай перемычку.



Если на среднюю ногу T2 не приходит питание бортсети, также искать обрыв или кидать перемычку от оранжевого провода

Добавлено (28.04.2014, 17:33)
---------------------------------------------
Кстати, все это можно (даже нужно) проверить при отсоединенном питании!

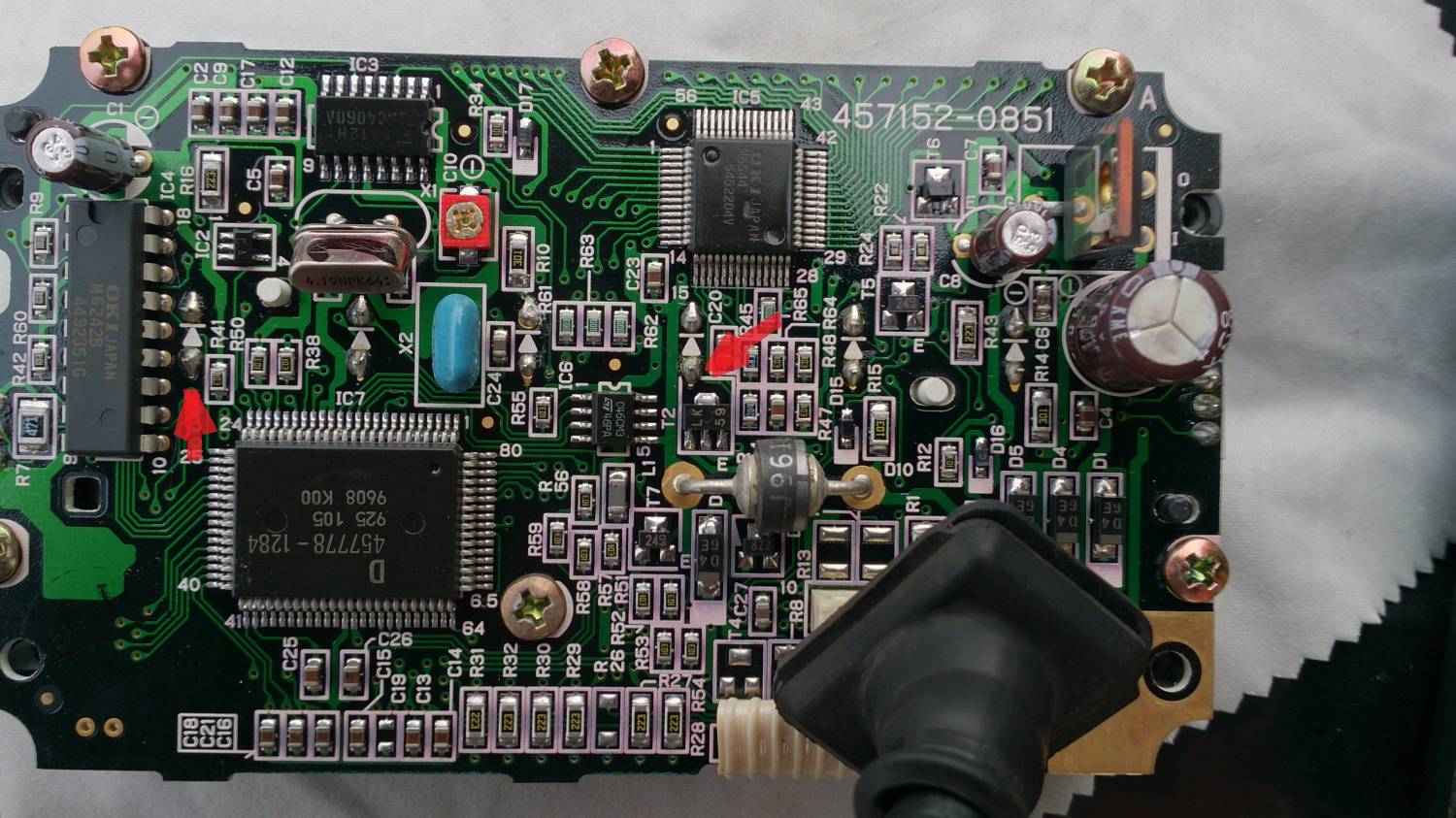

Проверь просто, звонится ли средняя нога T2 с оранжевым проводом и звонится ли правая нога с диодами (как на фото выше)

Если всез вонится, то прозвони
Катод D9 c R10
R10 с черным профодом (масса)

Прикрепления: 7316143.jpg(205Kb)

jl007 Дата: Пн, 28.04.2014, 18:09 | Сообщение # 72

Бывает тут
Группа: Свой
Мотоцикл: vn900custom, drz400sm
Город: Белгород
Сообщений: 40
Репутация: 0 ±
Статус: Offline
Спасибо, буду пробовать. Так-то она работает, все показывает как надо.
Цитата demonizer ()
Произведи замеры на T2 (только ОООчень аккуратно, чуть щупом промахнешься - коротнешь две лапы и пойдешь в магаз за новой приборкой). Должно быть так
Лучше лишний раз уточню, раз аккуратно и не пьяным). Вторым щупом на массу?

demonizer Дата: Пн, 28.04.2014, 18:17 | Сообщение # 73

DR.Zло
Группа: Модератор
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3554
Мой статус в Skype
Статус: Offline
Естессно (на массу)

Добавлено (28.04.2014, 18:17)
---------------------------------------------
Можно пьяным не подключая питание проверить все то же самое (в конце написал как)


proximo Дата: Пн, 28.04.2014, 23:36 | Сообщение # 74

Освоился
Группа: Свой
Мотоцикл: DR-Z400S K1
Город: Санкт-Петербург
Сообщений: 119
Репутация: 2 ±
Статус: Offline
Вставлю свои 5 копеек... Можно еще переключить тестер в режим звонилки попробовать прозвонить каждый диод в отдельности, чтобы проверить, они живые ваще или нет. Если живые, должны мало-мало загораться. Если с первого раза не загорается, поменять местами щупы. Только много тока давать не надо, т.е. ничем другим, кроме тестера, не надо звонить.

demonizer Дата: Ср, 07.05.2014, 15:17 | Сообщение # 75

DR.Zло
Группа: Модератор
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3554
Мой статус в Skype
Статус: Offline
Диоды включены двумя группами
Последовательно: D9, D10, D11 и D12, D13, D14
При выходе из строя одного диода, половина подсветки будет работать. Шанс, что погорели несколько-крайне мал.

Я все-таки, думаю, либо T2, либо "пистон" (переходное отверстиечерез плату)

Добавлено (29.04.2014, 06:58)
---------------------------------------------
Тем более, ТС писал, что на диодах нет напряжения

Добавлено (07.05.2014, 15:17)
---------------------------------------------
jl007, ну шо, починил или доломал?
