Реле регулятор
crznv Дата: Пн, 02.03.2015, 20:31 | Сообщение # 46

Бывает тут
Группа: Свой
Мотоцикл: drz400s 2004
Город: Санкт-Петербург
Сообщений: 44
Репутация: 0 ±
Статус: Offline

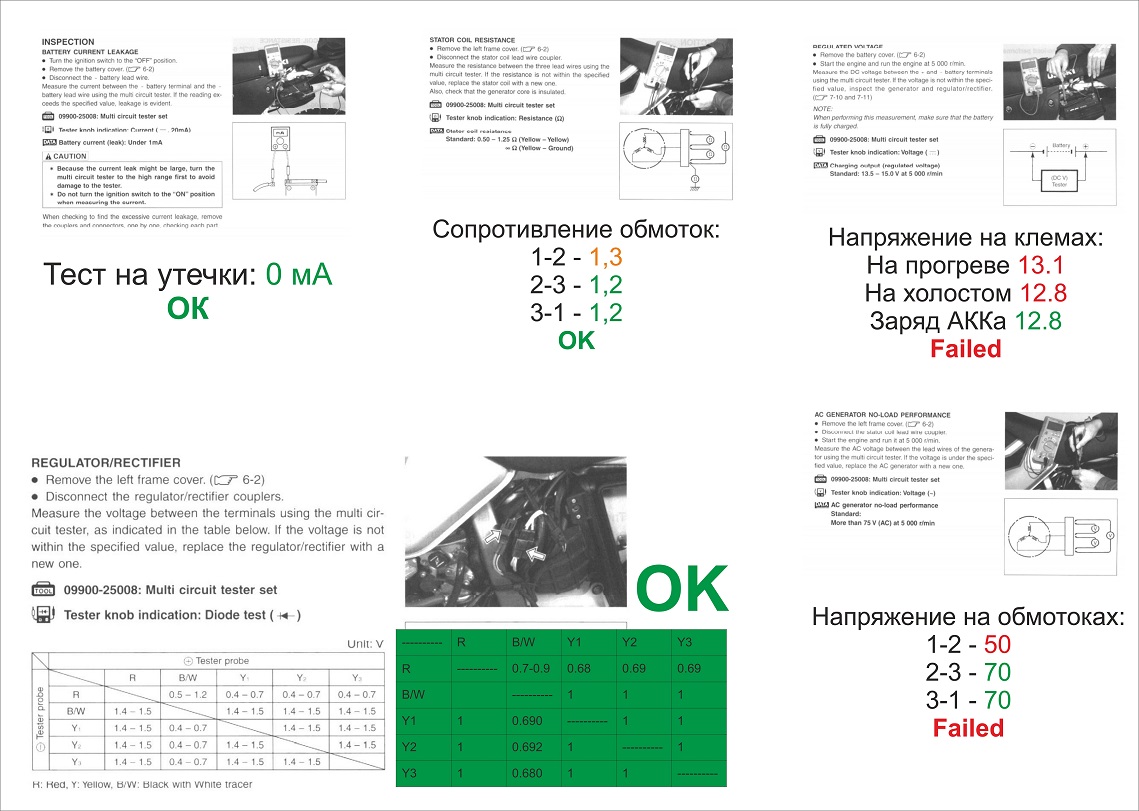

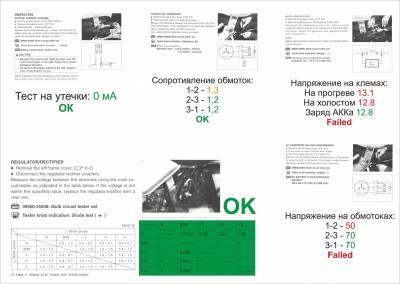

Провел тестирование по мануалу, думал что РР. Прошу посмотреть и заценить (но забыл проверить сопротивление обмотки на массу и возможно какие-то значения перепутаны местами)

На контактах РР выдает 1 вольт. Остальные параметры на картинке.

Снимать крышку, смотреть статор или что-то еще можно глянуть? Какова вероятность порвать прокладку? (2004 год, 30 тыщ пробег)

Прикрепления: 4501501.jpg(242Kb)


Сообщение отредактировал crznv - Пн, 02.03.2015, 20:36

demonizer Дата: Пн, 02.03.2015, 22:10 | Сообщение # 47

DR.Zло
Группа: Свой
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3185
Мой статус в Skype
Статус: Offline
Цитата crznv ()
забыл проверить сопротивление обмотки на массу

С этого начинать надо было.

Вероятность порвать прокладку стремится к нулю. Она не прилипает к крышкам. Типа металлизированного тефлона

Ivan711 Дата: Пн, 02.03.2015, 22:25 | Сообщение # 48

Освоился
Группа: Свой
Мотоцикл: dr-z 400 sm
Город: Москва
Сообщений: 212
Репутация: 4 ±
Статус: Offline
demonizer, продолжение готово)
Перепаял РР, на всякий случай сделал плюсовой контакт у симисторов последовательно, и к последнему контакту стабилитрон, его не грел, паял при выдернутом из сети паяльнике.
Проверяем: первые 10-20 секунд напряжение на аккуме ~12.50
Затем

Я конечно к этому был готов, и взял другой аккум, подключаем, смотрим

И поползло вверх.. Думаю, дайка гляну, может опять стабилитрон накрылся. Вижу, на нем изоляция начала плавиться.

Выпал его, что б проверить тестером, а он вполне себе нечего, пропускает только в одну сторону, и сопротивление не просело (как это было у прошлого)

Теперь такой вопрос, слышал я такую версию, что вместе со стабилитронами обычно горят и транзисторы (в моем случае матрица)
Проверил ее таким образом

Лампочка не загорелась, а вот маломощный светодиод, довольно тускло но все же засветился.

Короче я уже не знаю на что думать. Может стабилитрон поставить с мощностью в 1вт? Типа такого http://www.chipdip.ru/product/bzx85c13/


http://blockbest.ru/ - строительные, отделочные материалы. Инструмент.

demonizer Дата: Пн, 02.03.2015, 23:09 | Сообщение # 49

DR.Zло
Группа: Свой
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3185
Мой статус в Skype
Статус: Offline
А симисторы точно из серии BTA? Не BT или BTB?

У BTA изолированный теплоотвод. т.е. он не должен звониться со средней ногой

Добавлено (02.03.2015, 23:09)
---------------------------------------------
попутно перекинь на другой транзистор в uln (попробуй другой канал)


Ivan711 Дата: Пн, 02.03.2015, 23:41 | Сообщение # 50

Освоился
Группа: Свой
Мотоцикл: dr-z 400 sm
Город: Москва
Сообщений: 212
Репутация: 4 ±
Статус: Offline
demonizer, Да, со средне ногой не прозваниваеться
И еще проверил по известной схеме, правда с отпаянным стабилитроном (я вот только не уверен, какие характеристики должны быть по данной схеме)

Странно.
А по поводу транзистора, с какого на какой контакт? Я до этого с матрицами дела не имел)
Я так понимаю приговорен диодный мост?


http://blockbest.ru/ - строительные, отделочные материалы. Инструмент.

Сообщение отредактировал Ivan711 - Пн, 02.03.2015, 23:55

demonizer Дата: Вт, 03.03.2015, 07:38 | Сообщение # 51

DR.Zло
Группа: Свой
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3185
Мой статус в Skype
Статус: Offline
По тестам мост исправен

Добавлено (03.03.2015, 07:38)
---------------------------------------------
И ещё, чем паял? флюс/кислота? отмой всё растворителем и продуй сжатым воздухом


crznv Дата: Вт, 03.03.2015, 21:43 | Сообщение # 52

Бывает тут
Группа: Свой
Мотоцикл: drz400s 2004
Город: Санкт-Петербург
Сообщений: 44
Репутация: 0 ±
Статус: Offline
Цитата demonizer ()
С этого начинать надо было.

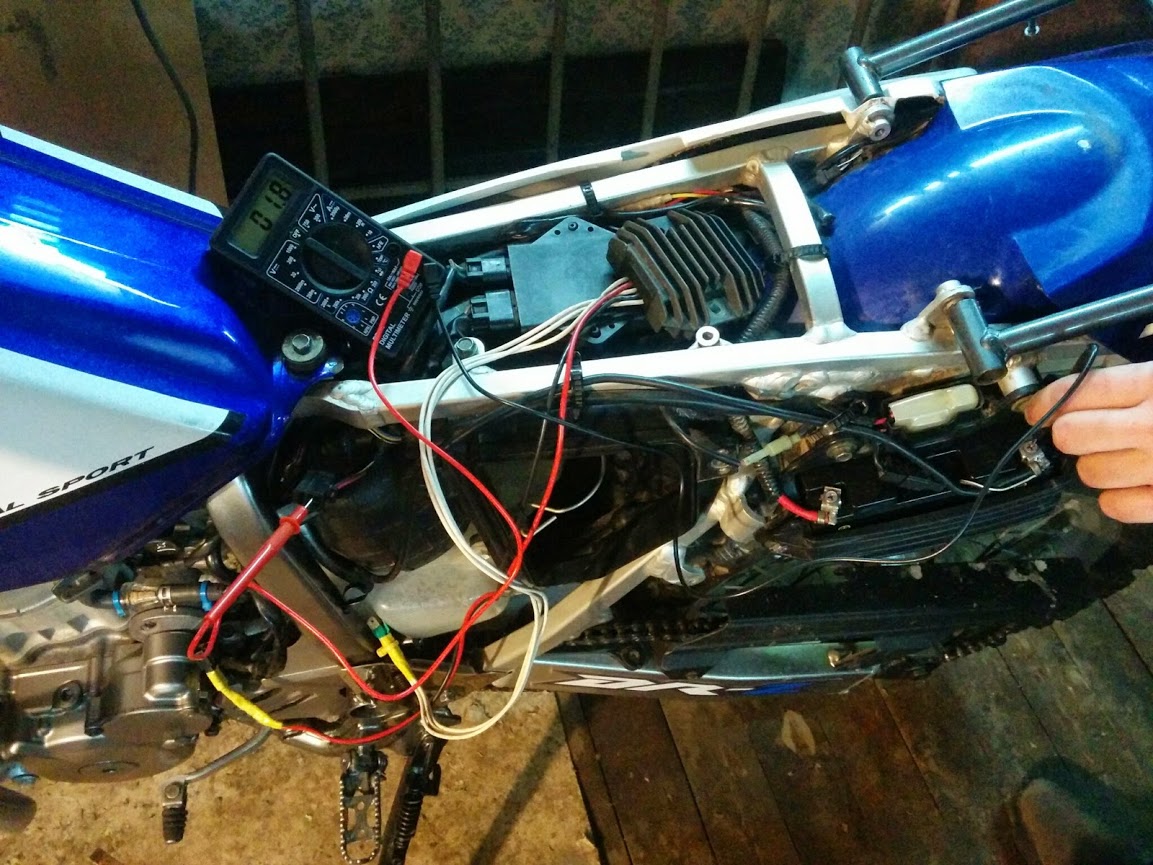

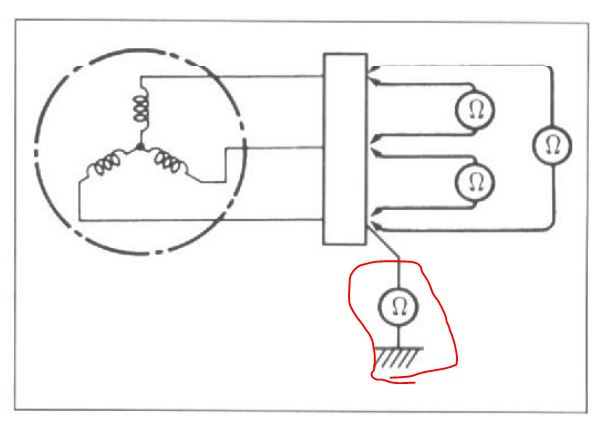

Вернулся в гараж...и что-то не понял, как правильно замерить пробой на массу.


Я сделал, как понял, взял один щуп на минус АККа, вторым тыкал в контакты обмоток.


Получил значения: 1.3, 1.8, 1.9

Что я делаю не так? ) Хотя в мануале написано - (Yellow - Ground) вроде всё так, но там написано - бесконечное сопротивление. smile
Прикрепления: 7197222.jpg(29Kb) · 9366987.jpg(230Kb)


Сообщение отредактировал crznv - Вт, 03.03.2015, 21:45

demonizer Дата: Вт, 03.03.2015, 21:52 | Сообщение # 53

DR.Zло
Группа: Свой
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3185
Мой статус в Skype
Статус: Offline
Получается, статор на массу прошил

Добавлено (03.03.2015, 21:52)
---------------------------------------------

Цитата crznv ()
бесконечное сопротивление.
бесконечное сопротивление - это норма.
Какое-либо значение - это не норма

crznv Дата: Вт, 03.03.2015, 21:54 | Сообщение # 54

Бывает тут
Группа: Свой
Мотоцикл: drz400s 2004
Город: Санкт-Петербург
Сообщений: 44
Репутация: 0 ±
Статус: Offline
demonizer
Цитата demonizer ()
Получается, статор на массу прошил
менять статор и будет счастье? или можно починить? Какие могут быть причины этого? Подскажите, что дальше делать?


Сообщение отредактировал crznv - Вт, 03.03.2015, 21:55

demonizer Дата: Вт, 03.03.2015, 22:01 | Сообщение # 55

DR.Zло
Группа: Свой
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3185
Мой статус в Skype
Статус: Offline
Дальше снимать левую крышку и смотреть. Может обойтись малой кровью.
Щас ссылок накидаю

Добавлено (03.03.2015, 22:01)
---------------------------------------------
http://www.drz-club.ru/forum/40-890-1


crznv Дата: Вт, 03.03.2015, 22:23 | Сообщение # 56

Бывает тут
Группа: Свой
Мотоцикл: drz400s 2004
Город: Санкт-Петербург
Сообщений: 44
Репутация: 0 ±
Статус: Offline
Цитата demonizer ()
Дальше снимать левую крышку и смотреть. Может обойтись малой кровью. Щас ссылок накидаю
Добавлено (03.03.2015, 22:01)
---------------------------------------------
http://www.drz-club.ru/forum/40-890-1
Спасибо, видел я эту статью. Не похоже на малую кровь. :))

demonizer Дата: Вт, 03.03.2015, 23:24 | Сообщение # 57

DR.Zло
Группа: Свой
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3185
Мой статус в Skype
Статус: Offline
Про малую кровь ссылку не нашёл. Возможно провода, отходящие от статора коротнуло, а обмотка жива. Вскрывать, короче, надо

crznv Дата: Ср, 04.03.2015, 08:56 | Сообщение # 58

Бывает тут
Группа: Свой
Мотоцикл: drz400s 2004
Город: Санкт-Петербург
Сообщений: 44
Репутация: 0 ±
Статус: Offline
demonizer, хорошо, вскрытие покажет. Тогда такой вопрос, как видно на фото РР стоит не родной, от XVS650, полагаю это говорит о том, что старый йок, а про ямаховское пишут, что хорошее и надежное. По замеряемым параметрам РР проходит, кроме выдаваемого напряжения, но это может быть из-за неисправного статора (пробой + напряжение с одной обмотки меньше положенного). Поправьте, если я ошибаюсь, не сильно грамотен, только учусь.

Каким образом одно влияет на другое? Причинно следственные связи? В посте про перемотку статора:
Цитата demonizer ()
далее подключаем регулятор и меряем постоянку на клеммах АКБ. если меньше 13,5В - регулятор в мусорку тут же, иначе спалим статор снова

Что и почему может убить?


Сообщение отредактировал crznv - Ср, 04.03.2015, 09:28

demonizer Дата: Ср, 04.03.2015, 09:13 | Сообщение # 59

DR.Zло
Группа: Свой
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3185
Мой статус в Skype
Статус: Offline
Пробитый симистор в регуляторе будет кипятить обмотку.

crznv Дата: Ср, 04.03.2015, 09:38 | Сообщение # 60

Бывает тут
Группа: Свой
Мотоцикл: drz400s 2004
Город: Санкт-Петербург
Сообщений: 44
Репутация: 0 ±
Статус: Offline
Цитата demonizer ()
Пробитый симистор в регуляторе будет кипятить обмотку.
Заранее как-то можно проверить? Или проще купить всё сразу? )
