Fuel monitor
demonizer Дата: Сб, 30.01.2016, 16:51 | Сообщение # 1

DR.Zло
Группа: Свой
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3282
Мой статус в Skype
Статус: Offline
Ссылка на скачивание ПО.
По многочисленным просьбам, создаю тему, так сказать, экстракт из ЭТОГО топика

После многолетних тестов, было сгенерировано следующее устройство, состоящее из трёх элементов:

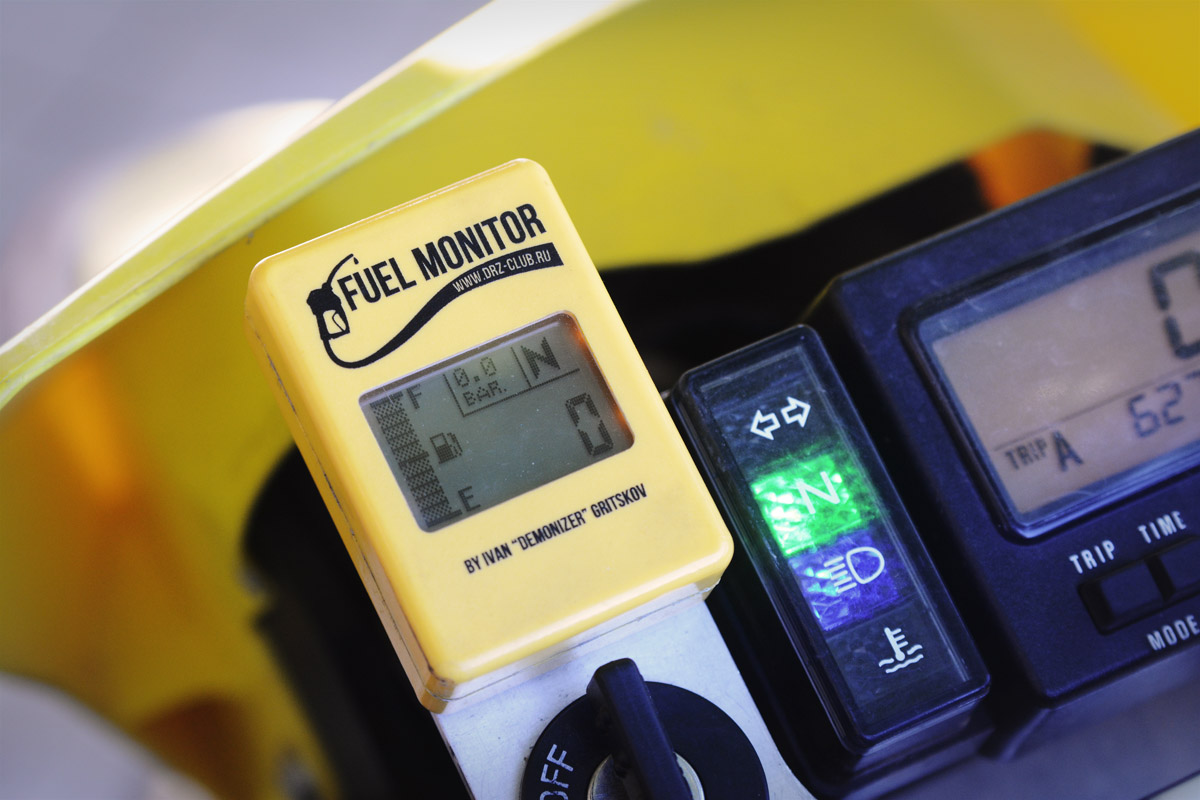

Модуль индикации (он же master):

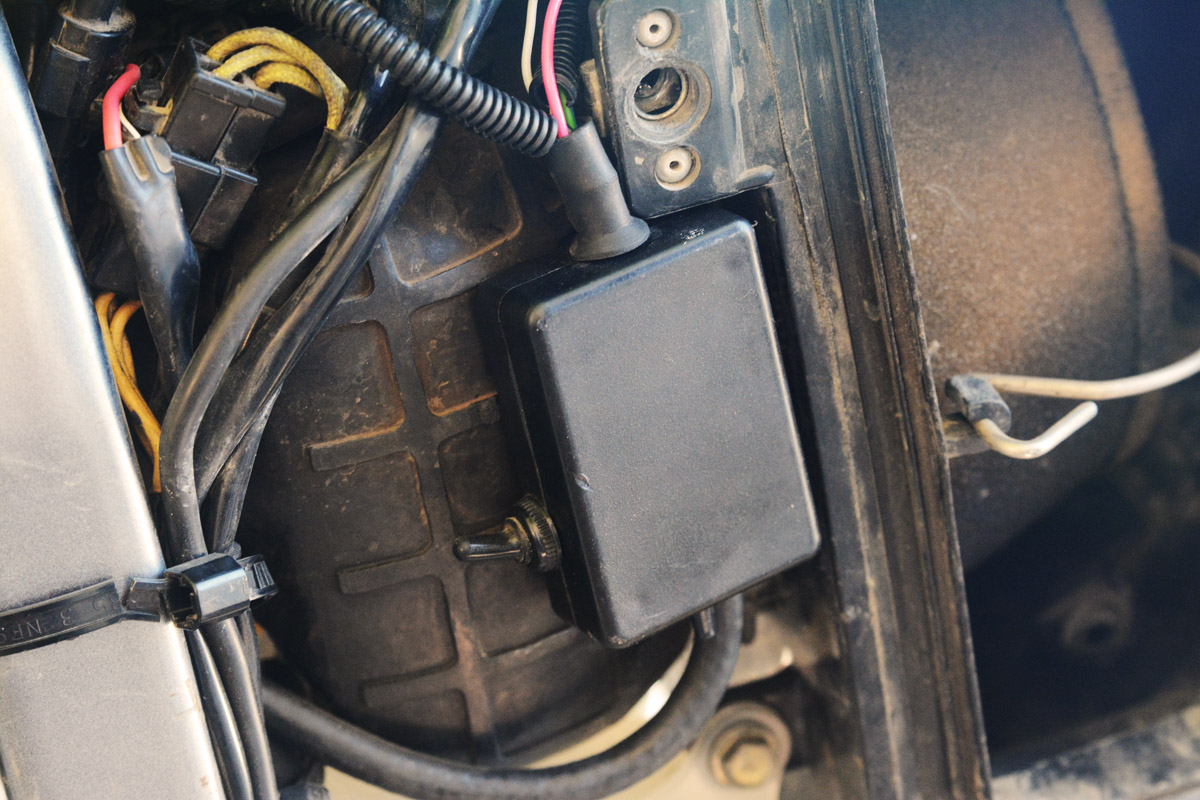

Измерительный модуль (он же slave):

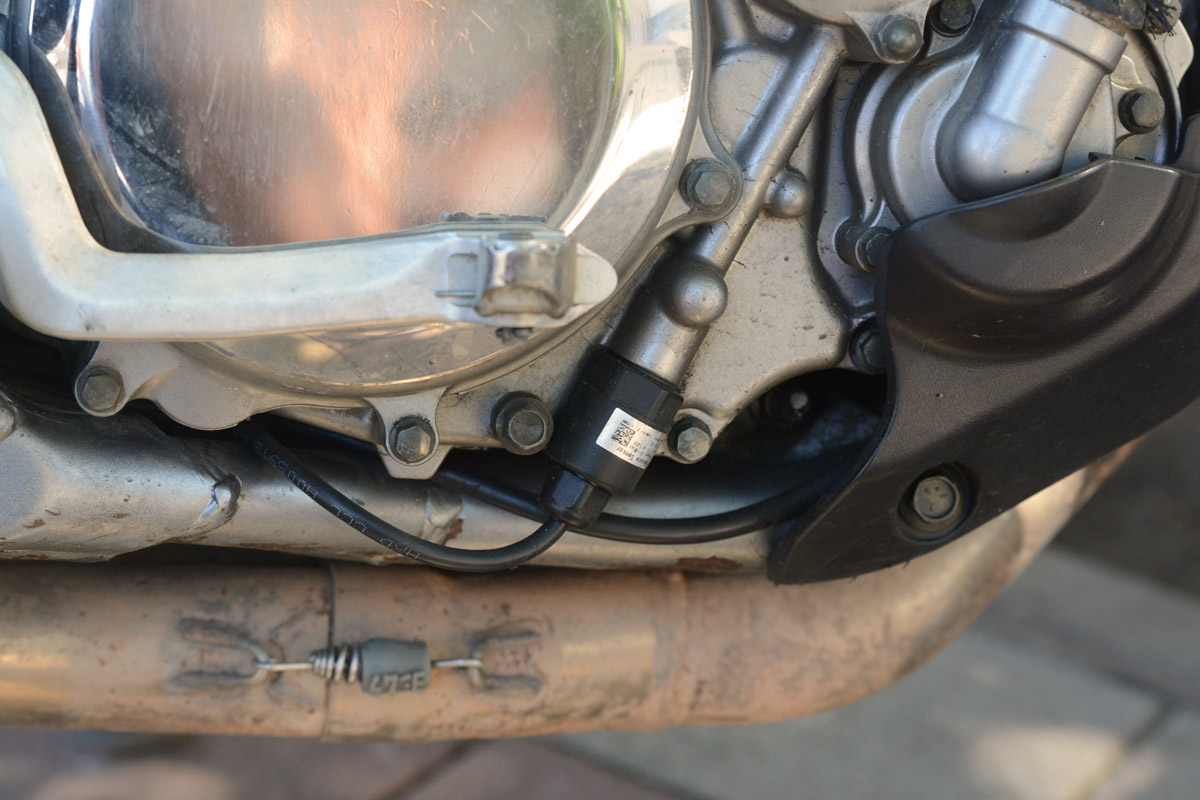

Электронный датчик давления:



Принцип работы:

Измерительный модуль собирает данные с внешних и внутренних датчиков и отправляет их посредством LIN-шины в модуль индикации.

Модуль индикации отображает эти параметры и, при выходе их за допустимые значения, зажигает ошибку.

Подключается система в штатную проводку мотоцикла в пяти точках

Модуль индикации:
- + питания от замка зажигания
- земля/масса питания
- лампа перегрева

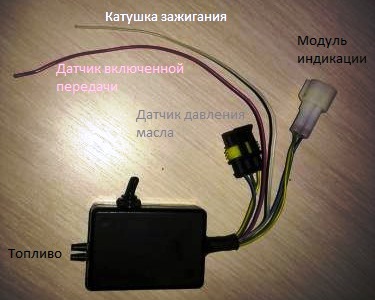

Измерительный модуль:
- Датчик включенной передачи (розовый провод)
- Выход на катушку зажигания (белый провод)
(провода соответствуют друг другу по цвету)

Датчик давления масла подключается к измерительному модулю в соответствующий разъём

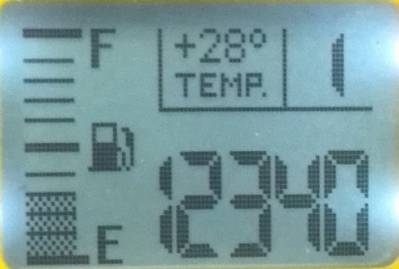

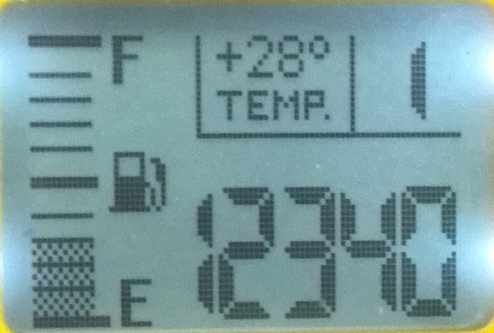

Отображаемые параметры:

- цифровой тахометр (0 - 18888 об/мин)

- индикатор включенной передачи ( N - 1 - 2 - 3 - 4 - 5  - E*)
* - Значение "E" указывает на отсутствие сигнала с датчика включенной передачи, либо выключенной кнопке "Стоп-двиг"

- температура воздуха (-55 - +125)

- давление масла (0-5bar)



- шкала уровня топлива (одно деление - один литр)


- напряжение бортовой сети (8-18V)


Отображает ошибки ТОЛЬКО при заведенном двигателе:

- низкое давление масла ( < 0.1bar при 1700об/мин, < 0.2bar при 3000об/мин)


- низкое напряжение бортсети ( < 12.5V)


- низкий уровень топлива (< 1.4л)
Прикрепления: 7824778.jpg(185Kb) · 5840115.jpg(279Kb) · 6750716.jpg(211Kb) · 4556698.jpg(35Kb) · 6912558.jpg(79Kb) · 6255211.jpg(6Kb) · 5922453.jpg(6Kb) · 1370278.jpg(9Kb) · 4042888.jpg(9Kb) · 9120482.jpg(6Kb)


Сообщение отредактировал demonizer - Сб, 30.01.2016, 16:56

demonizer Дата: Сб, 30.01.2016, 16:53 | Сообщение # 2

DR.Zло
Группа: Свой
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3282
Мой статус в Skype
Статус: Offline
Отображает ошибку как при заведенном двигателе, так и при включенном зажигании и заглушенном двигателе:

- потеря соединения с измерительным блоком (Отсутствие связи в течение 3 сек.)


Сервисный режим калибровки бака включается тумблером на измерительном модуле (включение на > 10сек)
Прикрепления: 5369208.jpg(5Kb) · 9838563.jpg(6Kb)

demonizer Дата: Сб, 30.01.2016, 17:01 | Сообщение # 3

DR.Zло
Группа: Свой
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3282
Мой статус в Skype
Статус: Offline

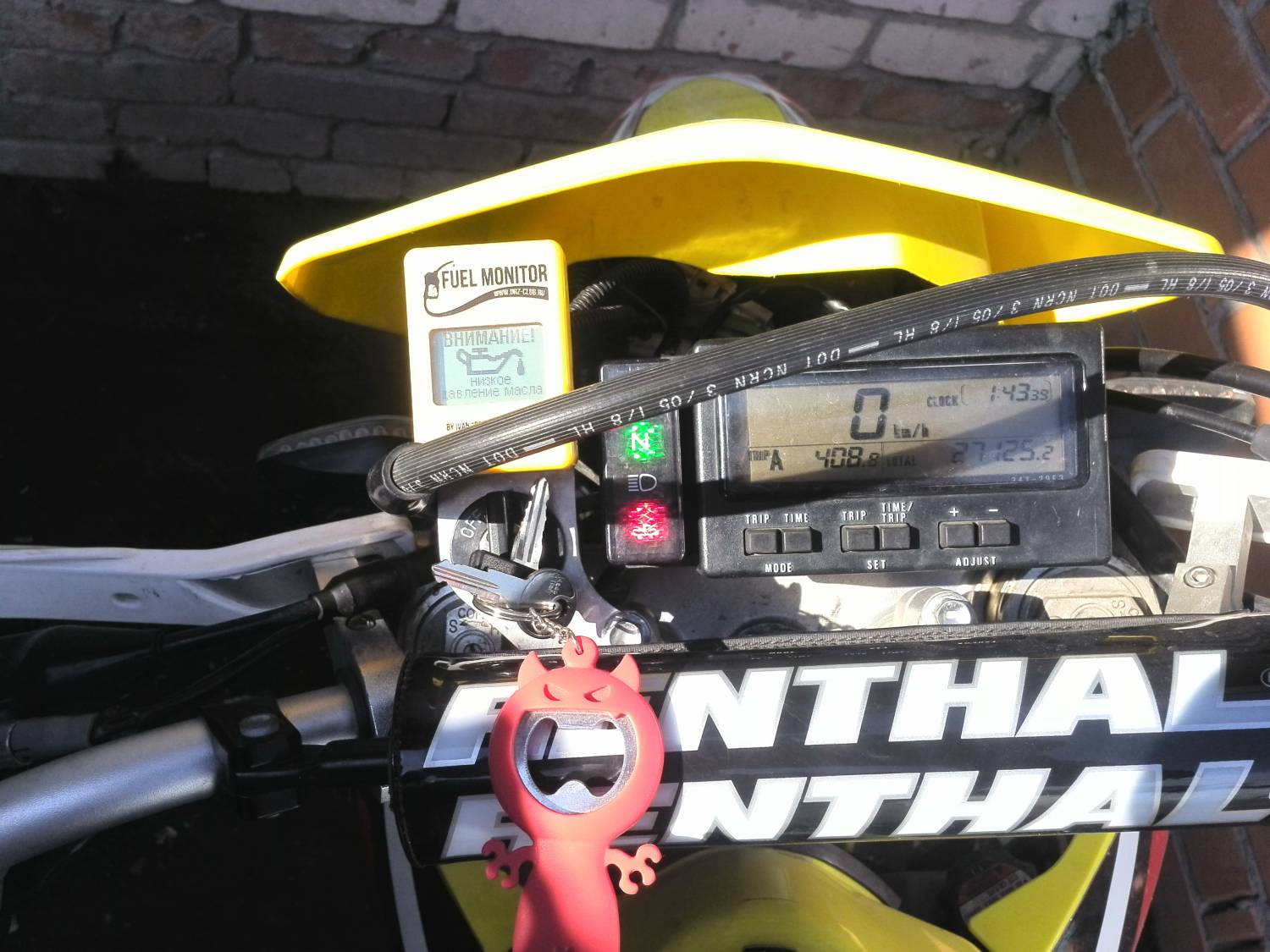

Одновременно с отображением ошибки на дисплее, зажигается лампа перегрева.


Видео:

Прикрепления: 7368841.jpg(169Kb)

demonizer Дата: Сб, 30.01.2016, 17:16 | Сообщение # 4

DR.Zло
Группа: Свой
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3282
Мой статус в Skype
Статус: Offline

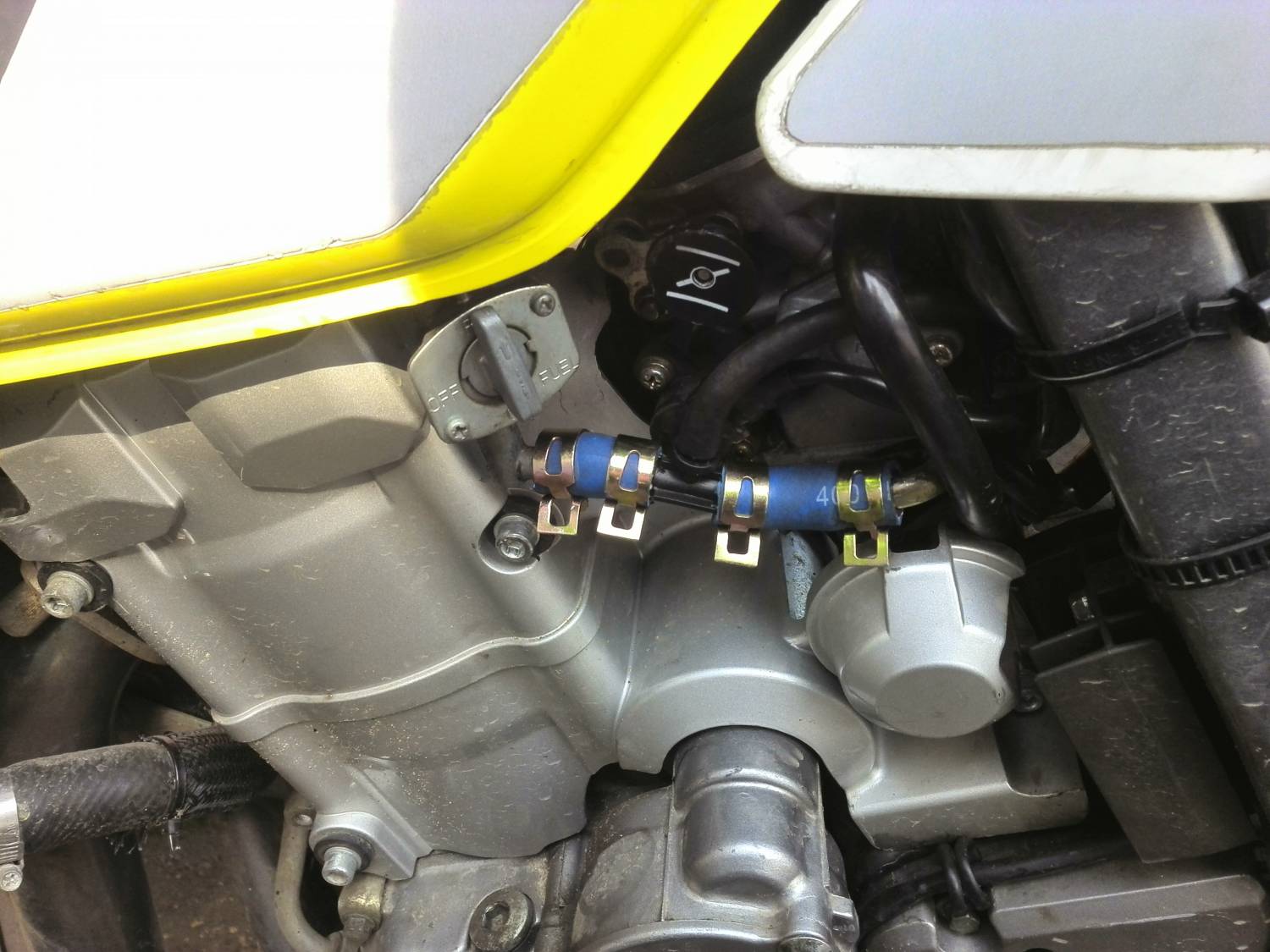

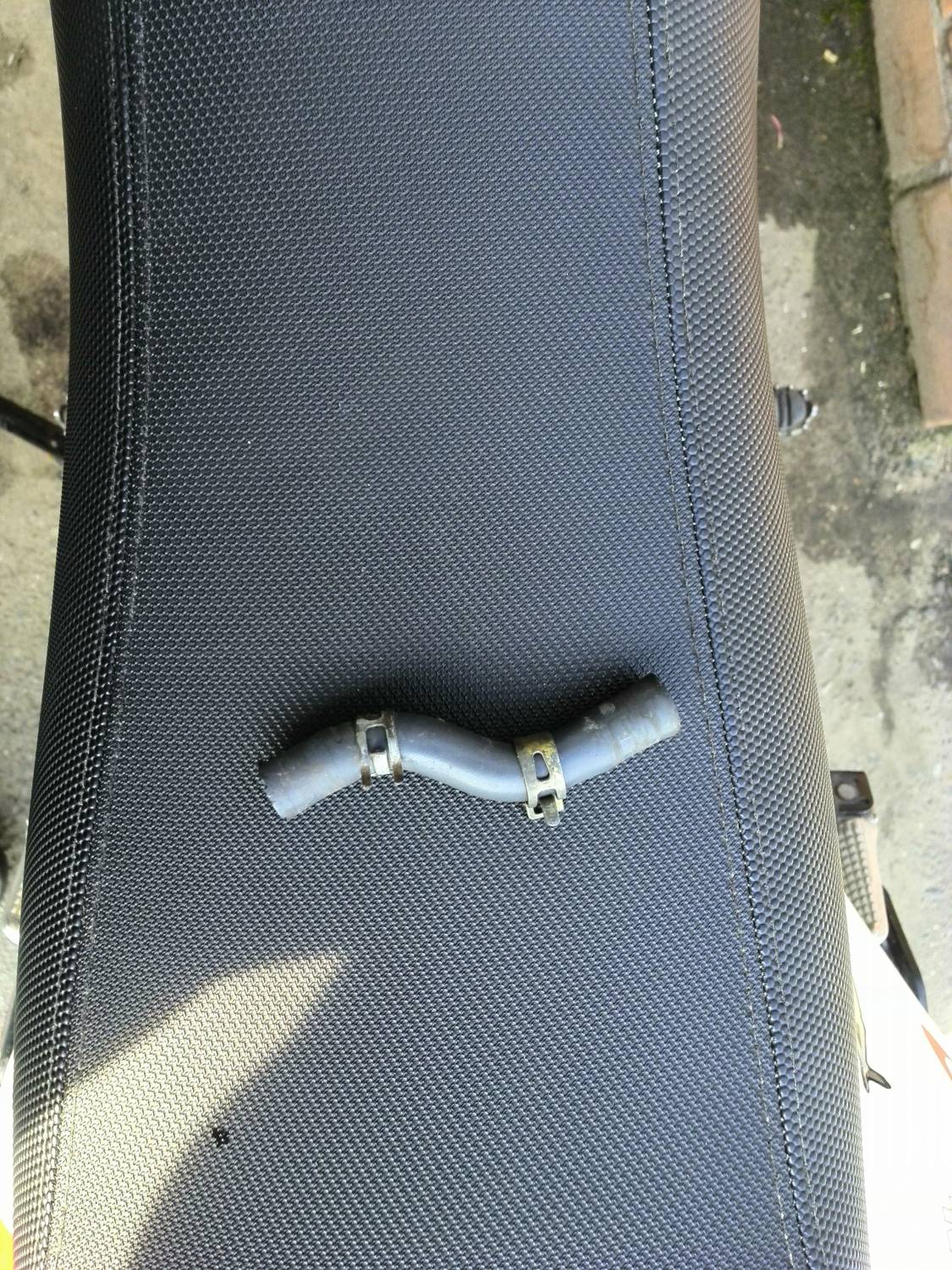

Подключение к топливной магистрали производится посредством тройника, штатный шланг между карбюратором и краном демонтируется



Прикрепления: 6125728.jpg(149Kb) · 2171813.jpg(415Kb)


Сообщение отредактировал demonizer - Сб, 30.01.2016, 17:16

demonizer Дата: Сб, 30.01.2016, 17:28 | Сообщение # 5

DR.Zло
Группа: Свой
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3282
Мой статус в Skype
Статус: Offline
Прикрепления: 4968724.jpg(135Kb)

Kaigan Дата: Сб, 30.01.2016, 17:30 | Сообщение # 6

Бывает тут
Группа: Свой
Мотоцикл: DRZ400SM; BOULEVARD M50
Город: Владивосток
Сообщений: 82
Репутация: 0 ±
Статус: Offline
Корпус желтый, подсветка пусть будет оранжевая.

demonizer Дата: Сб, 30.01.2016, 17:56 | Сообщение # 7

DR.Zло
Группа: Свой
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3282
Мой статус в Skype
Статус: Offline
Kaigan, ок.

Добавлено (30.01.2016, 17:56)
---------------------------------------------
На данный момент партия расписана, но подтвердили намерения не все.

Стоимость всего комплекта 6500р.

Льготные цены распространяются на следующих товарищей, активно помогающих в реализации идеи:
She (Свои счёты smile )
limpopus (фрезеровка кронштейнов и корпусов)
MaxZT (Дизайн шелкографии)

Также есть возможность приобрести неполный комплект (без датчика давления масла), в этом случае, в комплект будет включен разъём-заглушка, а давление масла будет отображаться на максимуме.
В последствии, можно будет самостоятельно приобрести датчик давления и подключить его, используя разъём из комплекта.
Дополнительно потребуется герметизация датчика, нарезка нужной резьбы и резиновое маслостойкое уплотнительное кольцо.
В этом случае, цена будет уменьшена на 1500р.


Сообщение отредактировал demonizer - Сб, 30.01.2016, 17:57

SerBerg Дата: Сб, 30.01.2016, 18:05 | Сообщение # 8

Бывает тут
Группа: Свой
Мотоцикл: DRZ400S
Город: Новороссийск
Сообщений: 20
Репутация: 0 ±
Статус: Offline
1. Можно померять цвет на: чёрный корпус оранжевая подсветка?
2. Предоплату будешь собирать?

demonizer Дата: Сб, 30.01.2016, 20:26 | Сообщение # 9

DR.Zло
Группа: Свой
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3282
Мой статус в Skype
Статус: Offline
SerBerg, Наверное можно, дома посмотрю. Но желтый корпус выглядит эффектнее ;)

Да, предоплату придётся собрать для заказа датчиков. Минимум, по 2000. Остальное уже куплено, собрано, лежит и ждёт.
8 комплектов готовы полностью, за исключением датчиков, для остальных кронштейны готовы, электроника собрана, ждём отфрезерованные корпуса.

Кто сколько внёс, опубликуем здесь же. Для тех, кто готов - стучимся в личку, сбрасываю номер карты. В комментарии к платежу указываем свой никнэйм

Добавлено (30.01.2016, 19:17)
---------------------------------------------

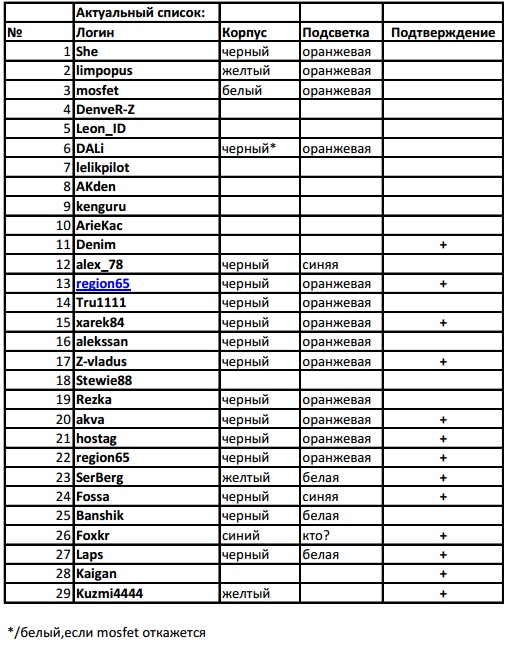

Кого забыл по таблице-отписывайтесь по цветам

Добавлено (30.01.2016, 19:55)
---------------------------------------------
Господа админы? нельзя ли мне добавить полномочий на этот топик, чтобы я мог редактировать список вне времени и пространства?


Сообщение отредактировал demonizer - Сб, 30.01.2016, 20:26

limpopus Дата: Сб, 30.01.2016, 20:29 | Сообщение # 10

Часто заходит
Группа: Свой
Мотоцикл: drz400smk5
Город: 77 СВАО
Сообщений: 279
Репутация: 4 ±
Статус: Offline
demonizer, я в деле. Мне можно без скидки.
желтый корпус с оранжевой подсветкой. Высылай реквизиты!


Сообщение отредактировал limpopus - Сб, 30.01.2016, 20:29

demonizer Дата: Сб, 30.01.2016, 20:31 | Сообщение # 11

DR.Zло
Группа: Свой
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3282
Мой статус в Skype
Статус: Offline


1. SerBerg 5000р в копилке
2. за limpopus внёс сам :)
3. Fossa 6500р получено
4. Kaigan 6500р получено
5. Region65 4000р получено
Прикрепления: 3926276.gif(9Kb)


Сообщение отредактировал demonizer - Вс, 31.01.2016, 08:38

limpopus Дата: Сб, 30.01.2016, 20:48 | Сообщение # 12

Часто заходит
Группа: Свой
Мотоцикл: drz400smk5
Город: 77 СВАО
Сообщений: 279
Репутация: 4 ±
Статус: Offline
demonizer, ну тогда надо будет акт сверки сформировать и по его результатам провести взаимозачет/расчет  smile

demonizer Дата: Сб, 30.01.2016, 21:15 | Сообщение # 13

DR.Zло
Группа: Свой
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3282
Мой статус в Skype
Статус: Offline
limpopus, агась

Добавлено (30.01.2016, 21:15)
---------------------------------------------
Да, чуть не забыл. Со 2-го по 23-е февраля наши азиатские друзья празднуют новый год, т. е. У нас 3 недели на сборы для заказа датчиков.


Fossa Дата: Сб, 30.01.2016, 22:09 | Сообщение # 14

Освоился
Группа: Свой
Мотоцикл: есть
Город: Москва
Сообщений: 203
Репутация: 2 ±
Статус: Offline
Что-то засомневался на счет цвета подсветки. Можно фото для понимания как синий/желтая светит? И реквизиты для $

We are all killing time while time is killing us.

demonizer Дата: Сб, 30.01.2016, 22:31 | Сообщение # 15

DR.Zло
Группа: Свой
Мотоцикл: dr-z400smk5
Город: Sochi->Krasnodar
Сообщений: 3282
Мой статус в Skype
Статус: Offline
Синяя подсветка клёвая, но смотреть на неё ночью невозможно. :D
Завтра сделаю фото синей
Реквизиты в личке


Сообщение отредактировал demonizer - Сб, 30.01.2016, 22:33
