Аварийка
Dimaest Дата: Пн, 18.03.2013, 11:05 | Сообщение # 46

Проходящий сквозь стены
Группа: Свой
Мотоцикл: 300 EXC
Город: Tallinn
Сообщений: 2671
Мой статус в Skype
Статус: Offline
для аварийки не надо реле искать, только пульт(кнопку), именно в нём фишка! как на автомобилях;)

Дачник Дата: Пн, 18.03.2013, 11:10 | Сообщение # 47

Зам . директора насосного завода МИКУНИ
Группа: Свой
Мотоцикл: DR-Z400yeS К9 + Каёт 140 12/14
Город: Москва
Сообщений: 1347
Репутация: 15 ±
Статус: Offline
Dimaest, Дим, походу, мы со Славой уже сами допёрли до этого, методом научного тыка biggrin !!!
Мне вот нужно было не полениться и размотать там этот заглушенный спрятанный разъёмчик и посмотреть куда от него провода идут. Сразу бы и понятно стало. Ещё и сразу не обратил внимание на обозначение двух режимов на релюхе wacko !
Да, но, если ставить светодиодные, то лучше реле сменить, чтоб допрезисторы не вешать. Но это уже на любителя.


Сообщение отредактировал Дачник - Пн, 18.03.2013, 11:24

She Дата: Пн, 18.03.2013, 11:25 | Сообщение # 48

ПетровичЪ
Группа: Админ
Мотоцикл: DR-Z400Es VF750 Magna
Город: 65, Эсутору
Сообщений: 5754
Репутация: 60 ±
Статус: Offline
Цитата (Дачник)
She, У тебя провод от кнопки аварийки куда подлючен?! А то может мне достаточно только пульт купить   ?!!!
Так к ней и подключен пульт. Я же выложил фото разъема в 30 посту.
Только пульт не разбирал. Буду рядом с мотом разберу сфотаю. Что куда идет.


Плохо когда глаза не боятся, а руки-крюки...

Сообщение отредактировал She - Пн, 18.03.2013, 11:26

Dimaest Дата: Пн, 18.03.2013, 11:36 | Сообщение # 49

Проходящий сквозь стены
Группа: Свой
Мотоцикл: 300 EXC
Город: Tallinn
Сообщений: 2671
Мой статус в Skype
Статус: Offline
Цитата (Дачник)
если ставить светодиодные, то лучше реле сменить, чтоб допрезисторы не вешать. Но это уже на любителя.


не на любителя!, яб сказал на эстета)))).. ибо у меня стояли диодные без резисторов.. чуть быстрее мигали и пофиг;)


Сообщение отредактировал Dimaest - Пн, 18.03.2013, 11:36

Дачник Дата: Вт, 19.03.2013, 00:30 | Сообщение # 50

Зам . директора насосного завода МИКУНИ
Группа: Свой
Мотоцикл: DR-Z400yeS К9 + Каёт 140 12/14
Город: Москва
Сообщений: 1347
Репутация: 15 ±
Статус: Offline
Ну, так ктож знал, что там разъём под пульт спрятан! А я ещё думал и чего там у меня замотано такое biggrin !
Во! Делов то оказыватеся - пульт только купить другой нужно, выходит!!!
Мдяяяя! Вот это мы погипотезировали, пока demonizera нету biggrin !!!
Сейчас он с реле разберётся, поправит нас, если это не так.

Добавлено (19.03.2013, 00:30)
---------------------------------------------

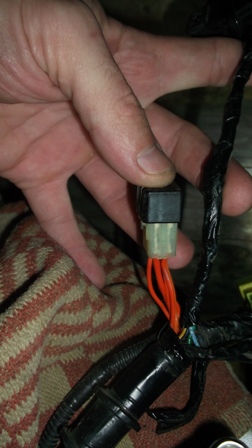

Посмотрел этот разъём. Он под шесть контактов. Снял с него заглушку, там перемычка стоит, перемыкает все контакты. Все провода оранжевые. Пока не прозванивал, не успел. Но что-то у меня сомнения по поводу него. Сбивает с толку эта перемычка. Похоже это просто клемник.
She, а ты не смотрел у себя, что за колодка идёт от кнопки аварийки? Сколько в ней проводов? Какая она с виду.
Я утром покажу свою которую нашёл, замотаную в жгуте рядом с релюхой, а то у меня картридер на работе остался.


Сообщение отредактировал Дачник - Вт, 19.03.2013, 00:47

She Дата: Вт, 19.03.2013, 02:06 | Сообщение # 51

ПетровичЪ
Группа: Админ
Мотоцикл: DR-Z400Es VF750 Magna
Город: 65, Эсутору
Сообщений: 5754
Репутация: 60 ±
Статус: Offline
Дачник, я же написал "Я же выложил фото разъема в 30 посту. Только пульт не разбирал. Буду рядом с мотом разберу сфотаю. Что куда идет." Семь проводов от пульта все по цвету совпадают со схемой, предоставленной тут.

Плохо когда глаза не боятся, а руки-крюки...

Дачник Дата: Вт, 19.03.2013, 10:22 | Сообщение # 52

Зам . директора насосного завода МИКУНИ
Группа: Свой
Мотоцикл: DR-Z400yeS К9 + Каёт 140 12/14
Город: Москва
Сообщений: 1347
Репутация: 15 ±
Статус: Offline
She, Там на фотке колодка куда блок вставляется. С этой колодкой и самим блоком уже разобрались и всё понятно, и что там внутри есть, в том числе. А для кнопки колодки я не видел. Пульт же не может быть на прямую к колодке реле подключен!???
Меня вот как раз интересовало куда и как пульт подключен. Точнее сама кнопка как подключена. Какая колодка с виду? Скольклько в ней проводов?
Ну, как будет время, глянь пожалуста. Буду очень признателен.
Я у себя пока фишку куда от кнопки аварийки провод подключать не нашёл.
Тот который я нашёл в жгуте под изолентой рядом с релюхой - это скорее просто клеммник для всех "+" после замка.




В общем это скорее не то, иначе нафига там перемычка. Будем искать дальше!
Может, конечно, у меня этой фишки и нет в моей проводке, не помню, чтоб свободные оставались. А остальные там хрен перепутаешь, они все разные.

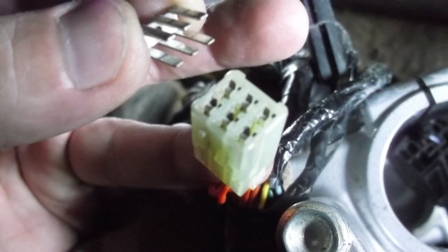

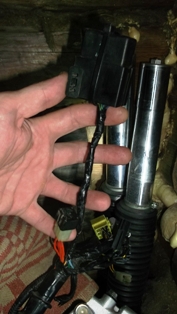

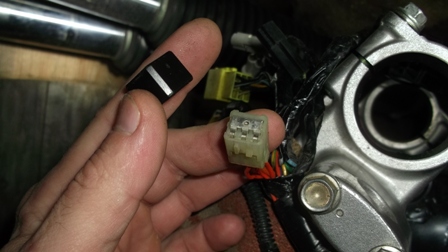

Прикрепления: 5003397.jpg(75Kb) · 5258382.jpg(72Kb) · 7724017.jpg(82Kb) · 7822966.jpg(101Kb)


Сообщение отредактировал Дачник - Вт, 19.03.2013, 10:50

She Дата: Вт, 19.03.2013, 11:20 | Сообщение # 53

ПетровичЪ
Группа: Админ
Мотоцикл: DR-Z400Es VF750 Magna
Город: 65, Эсутору
Сообщений: 5754
Репутация: 60 ±
Статус: Offline
На общем жгуте проводки есть фишка, к ней и подключается правый пульт.

Плохо когда глаза не боятся, а руки-крюки...

She Дата: Вт, 19.03.2013, 11:29 | Сообщение # 54

ПетровичЪ
Группа: Админ
Мотоцикл: DR-Z400Es VF750 Magna
Город: 65, Эсутору
Сообщений: 5754
Репутация: 60 ±
Статус: Offline

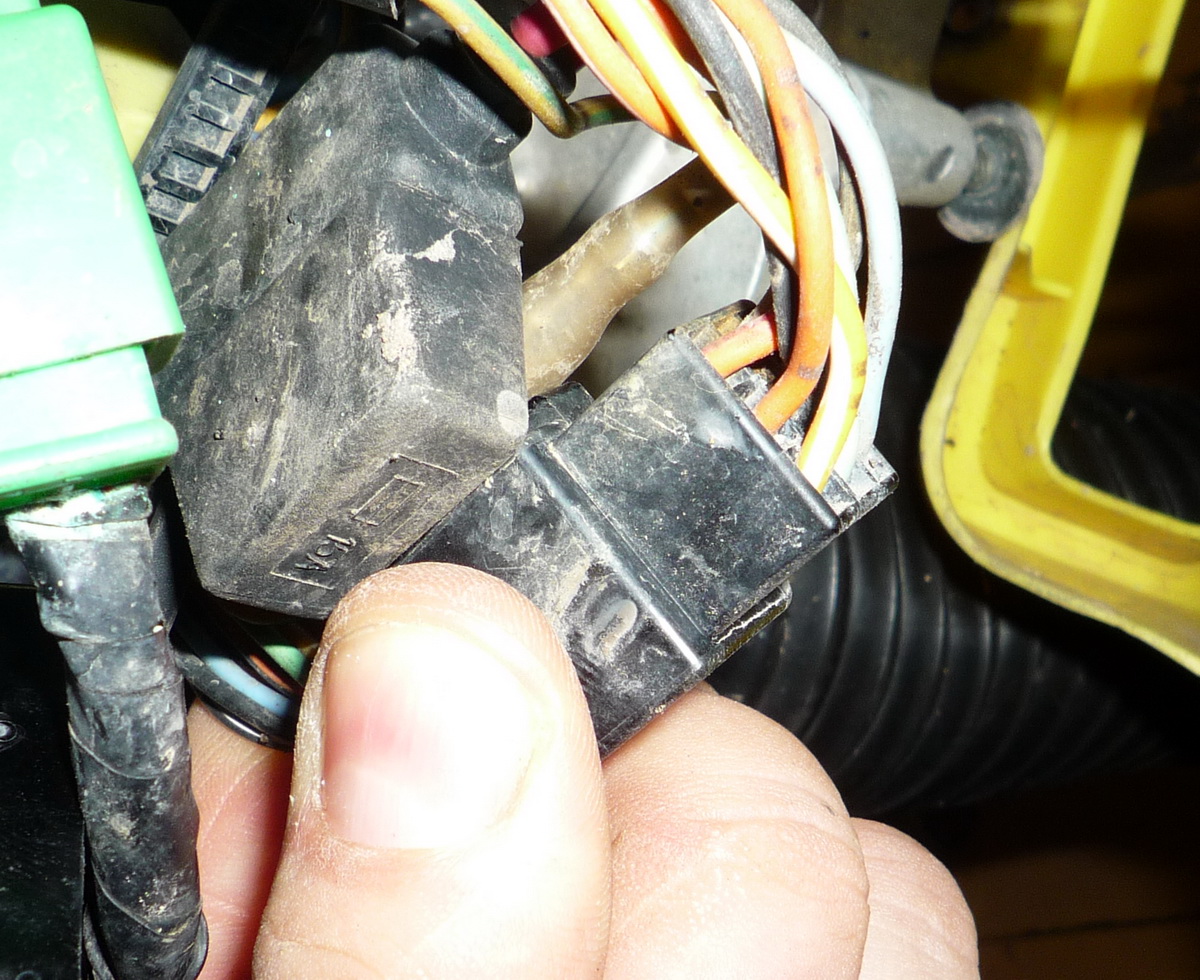

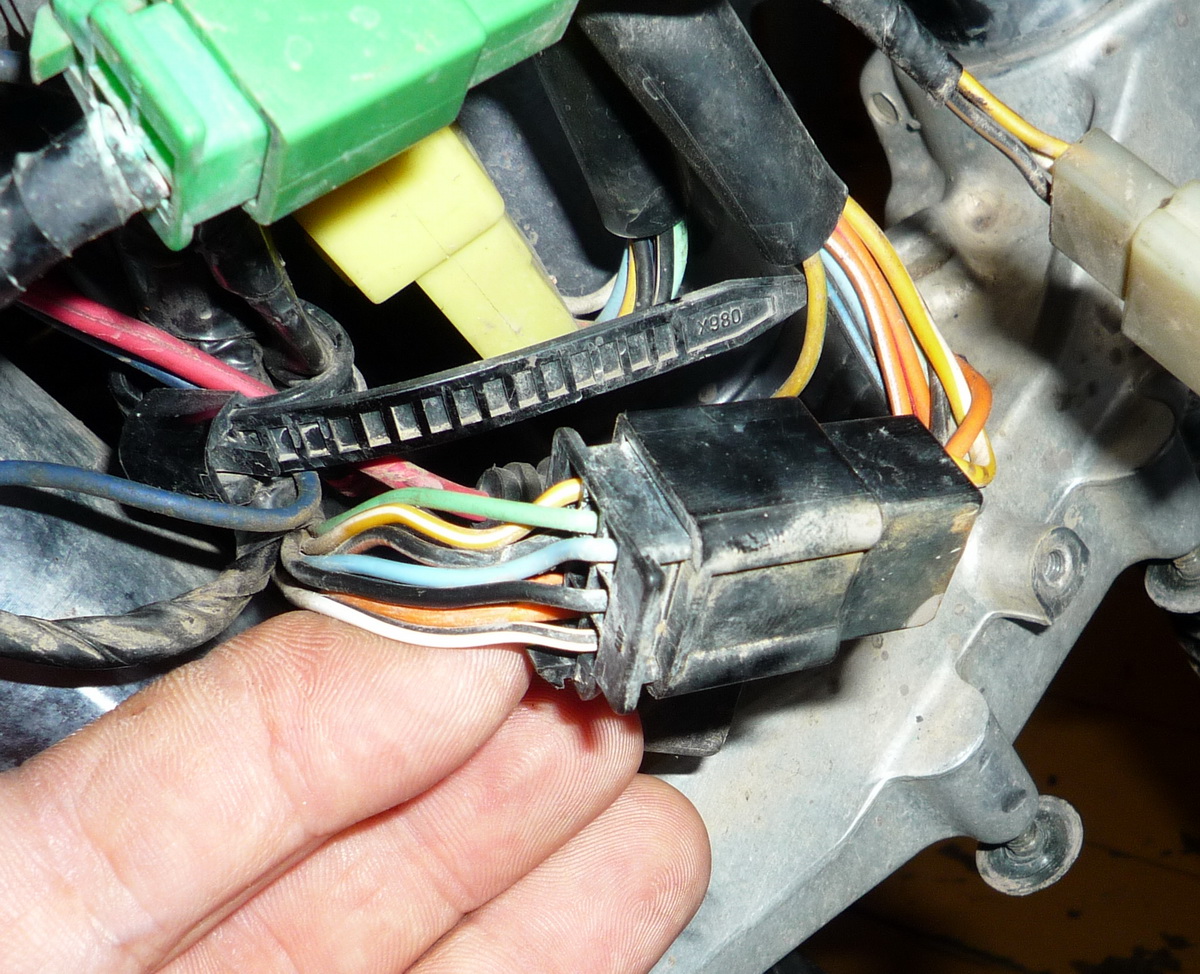

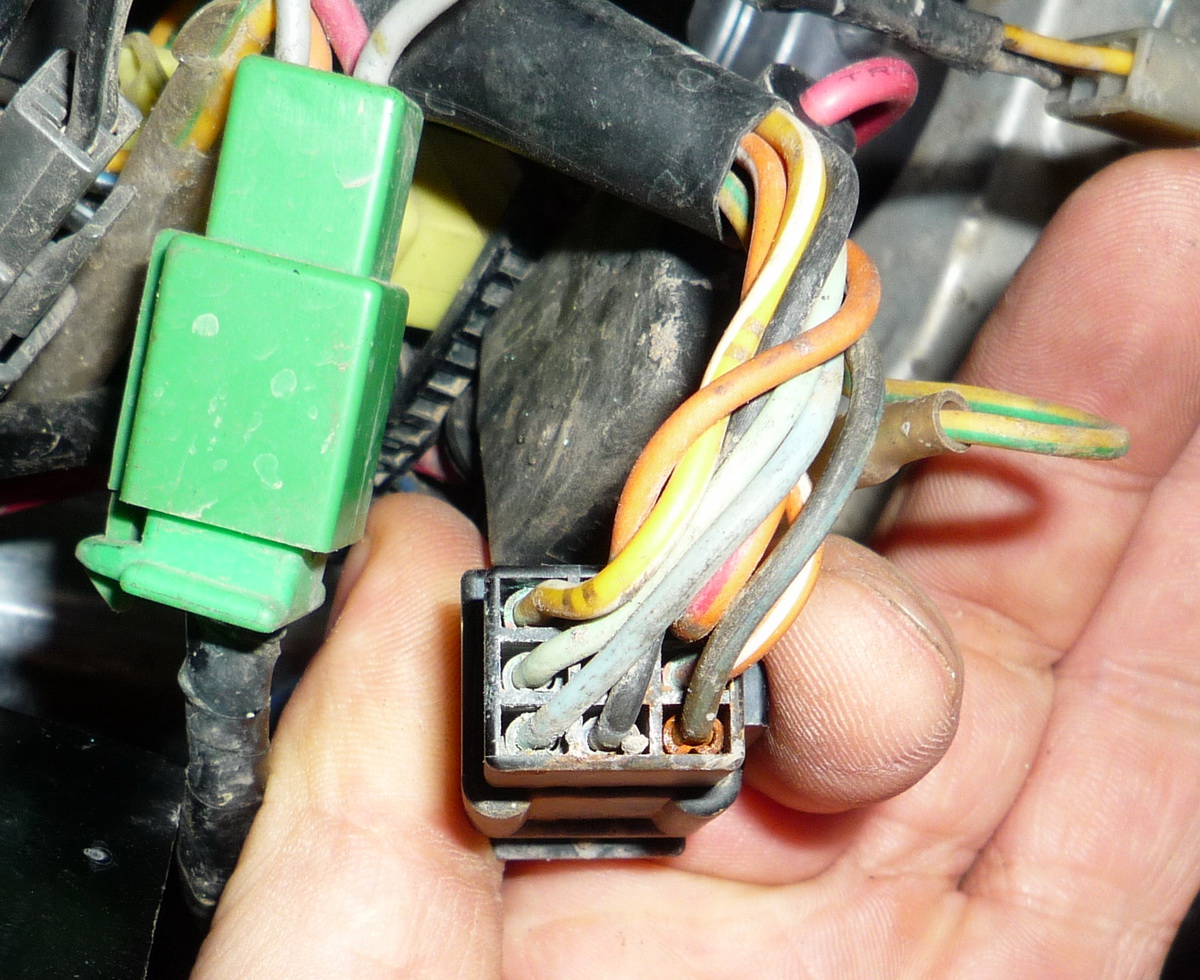

Фишка на 9 пинов. Центральный пустой.


Прикрепления: 3506320.jpg(403Kb) · 3135359.jpg(408Kb) · 4249451.jpg(431Kb)


Плохо когда глаза не боятся, а руки-крюки...

Сообщение отредактировал She - Вт, 19.03.2013, 11:35

Дачник Дата: Вт, 19.03.2013, 16:00 | Сообщение # 55

Зам . директора насосного завода МИКУНИ
Группа: Свой
Мотоцикл: DR-Z400yeS К9 + Каёт 140 12/14
Город: Москва
Сообщений: 1347
Репутация: 15 ±
Статус: Offline
She, Спасибо!!!!!!
Т.е. одна фишка от всего правого пульта? Правильно я понял?
Гляну сегодня на свои фишки для сравнения. Для начала внешнее сходство посмотрю.
Ну, сам понимаешь, всю проводку же не разжгутуешь, чтоб сразу увидеть, что куда. Попробую сначало так, потом прозвоню для контроля. Пойду хаккерским путём smile . А вдруг она у меня есть! Сомнительно, что она есть, но вдруг!

Добавлено (19.03.2013, 16:00)
---------------------------------------------
Теперь вот demnizer просвятил в соседней теме как работает наше реле. За что ему РЕСПЕКТ!!!
И теперь окончательно понятно, что значит надпись на блоке: (T 15W x 2, H 15W x 4) или (Т 21W x 2, H 21W x 4).
А это значится, что в простом варианте если нет спецкнопки, то можно тупо перемыкать в пульте поворотников три конца вместе, "любым подручным средством" - вот и аварийка smile ! Ничего сложного, оказывается, и реле расчитано именно на такое включение режима аварийки.
Но это в простом варианте. Можно чуть поднаворотить, сделать, чтоб и при выключенном зажигании ещё работала, вплоть до установки штатной кнопки.
А оно надо biggrin !?


Сообщение отредактировал Дачник - Вт, 19.03.2013, 16:18

AHOHCbI Дата: Вт, 19.03.2013, 22:42 | Сообщение # 56

Announcements
Группа: Свой
Мотоцикл: yamaha vino 49cc 1984г.в.
Город: Moscow citi Tushino
Сообщений: 668
Мой статус в Skype
Статус: Offline
вот на хохляцком лоуйсе нашел реле

 http://louis.com.ua/store/-flasher-relay--7-poles-for-various-suzuki

Electronic flasher unit, 7 polesThis flasher unit with 7 poles enables that LED indicators can be used on various Suzuki models.7-poles connection
12 V
0.05 A - 10 A (0.6 - 120 W)
...

Цена: 29,95 €


универсальное - всегда хуже специального

She Дата: Ср, 20.03.2013, 02:15 | Сообщение # 57

ПетровичЪ
Группа: Админ
Мотоцикл: DR-Z400Es VF750 Magna
Город: 65, Эсутору
Сообщений: 5754
Репутация: 60 ±
Статус: Offline
Это же самое реле в Louis Для россиянина будет стоить на 19 процентов дешевле доставка фиксированная 800 рэ.
Фирм живущих за счет перепродажи с лоуис очень много smile к 19% скидке добавляется еще до 8% постоянным покупателям. Так что вроде тебе и продают по цене магазина но все равно имеют 27% прибыли даже не имея у себя товара.
Вот тут все разъяснят как покупать в Louis


Плохо когда глаза не боятся, а руки-крюки...

Сообщение отредактировал She - Ср, 20.03.2013, 02:23

AHOHCbI Дата: Ср, 20.03.2013, 09:55 | Сообщение # 58

Announcements
Группа: Свой
Мотоцикл: yamaha vino 49cc 1984г.в.
Город: Moscow citi Tushino
Сообщений: 668
Мой статус в Skype
Статус: Offline
все правильно написал, короче louis.de, это для тех кому не лень и для тех кто хочет вернуть свои 19% ндс.
а вот русский аналог motopes.ru , но здесь уже ндс не вернуть...


универсальное - всегда хуже специального

She Дата: Ср, 20.03.2013, 10:05 | Сообщение # 59

ПетровичЪ
Группа: Админ
Мотоцикл: DR-Z400Es VF750 Magna
Город: 65, Эсутору
Сообщений: 5754
Репутация: 60 ±
Статус: Offline


Плохо когда глаза не боятся, а руки-крюки...

AHOHCbI Дата: Ср, 20.03.2013, 10:11 | Сообщение # 60

Announcements
Группа: Свой
Мотоцикл: yamaha vino 49cc 1984г.в.
Город: Moscow citi Tushino
Сообщений: 668
Мой статус в Skype
Статус: Offline
[b]She, они не везут к себе, они с луиса сразу покупателю отсылают, просто возможность вернуть ндс они оставляют себе (за простоту работы с переведенным на русский сайтом)[/b]

универсальное - всегда хуже специального
